Магнетик сепаратор — HITACHI HR750SM

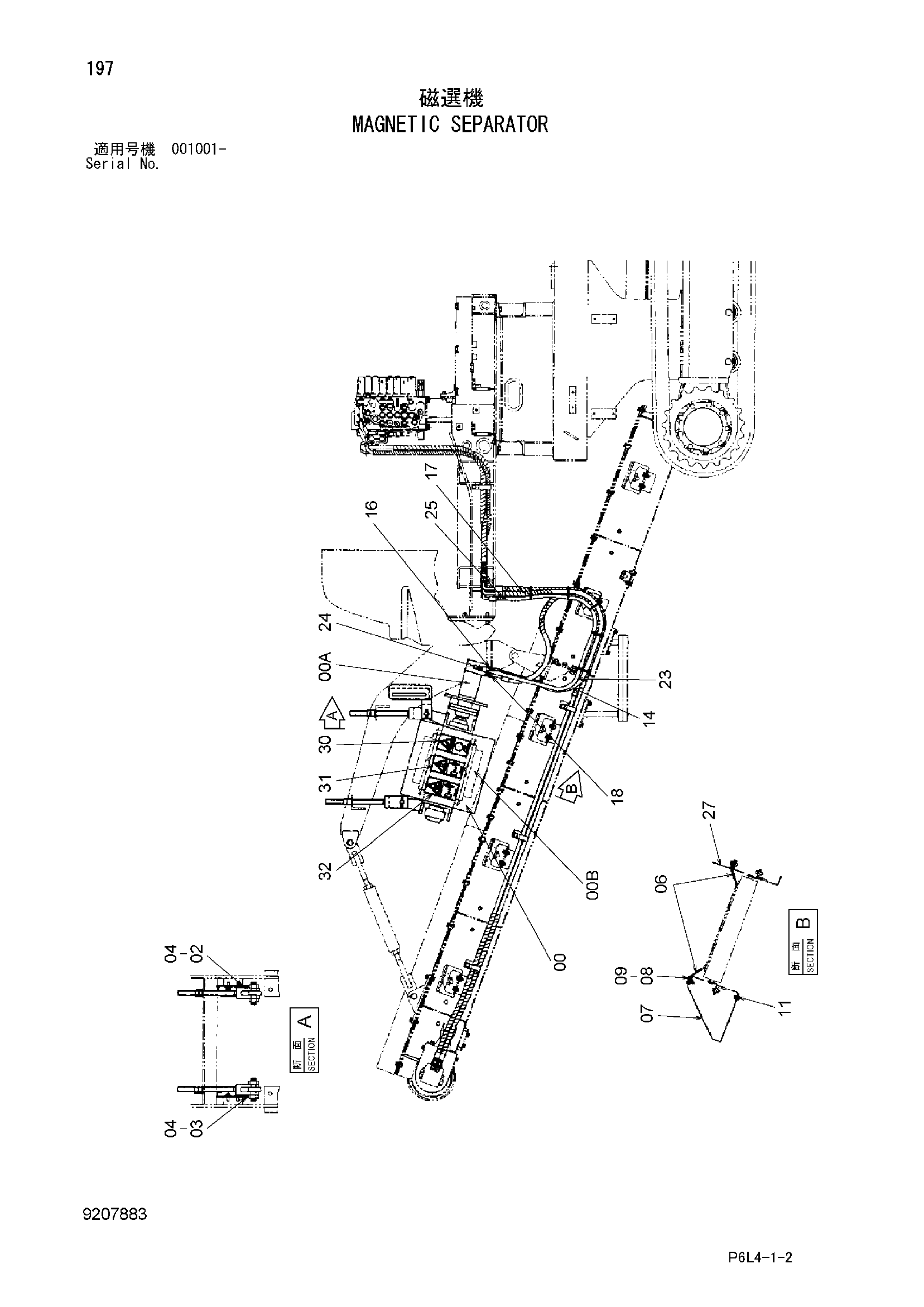

Заводская схема «Магнетик сепаратор» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4465544 | Конвейер магнит | 1 |
| 00A | 4384257 | Гидромотор | 1 |
| 00B | 4479437 | Ремень резиновый | 1 |
| 02 | 8085832 | Правый кронштейн | 1 |
| 03 | 8085833 | Левый кронштейн | 1 |
| 04 | J031025 | Болт с шайбой | 4 |
| 04 | J281025 замена: J901025 | Болт с шайбой | 4 |
| 06 | 4465612 | Скирт | 2 |
| 07 | 3093436 | Кхуте | 1 |
| 08 | 4466126 | Пластина | 1 |
| 09 | M311030 | Болт флусх | 4 |
| 11 | J021025 | Болт с шайбой | 2 |
| 11 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 4424079 | Шланг | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4327294 | Защитный кожух | 3 |
| 18 | A852344 | Угловой штуцер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4364514 | Шланг | 1 |
| 24 | A852323 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4327293 | Защитный кожух | 3 |
| 27 | 4473715 | Крышка боковой | 1 |
| 30 | 3085206 | Предупреждающая табличка | 2 |
| 31 | 3087351 | Предупреждающая табличка | 2 |
| 32 | 3085756 | Предупреждающая табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
