Гидромотор — HITACHI HR750SM

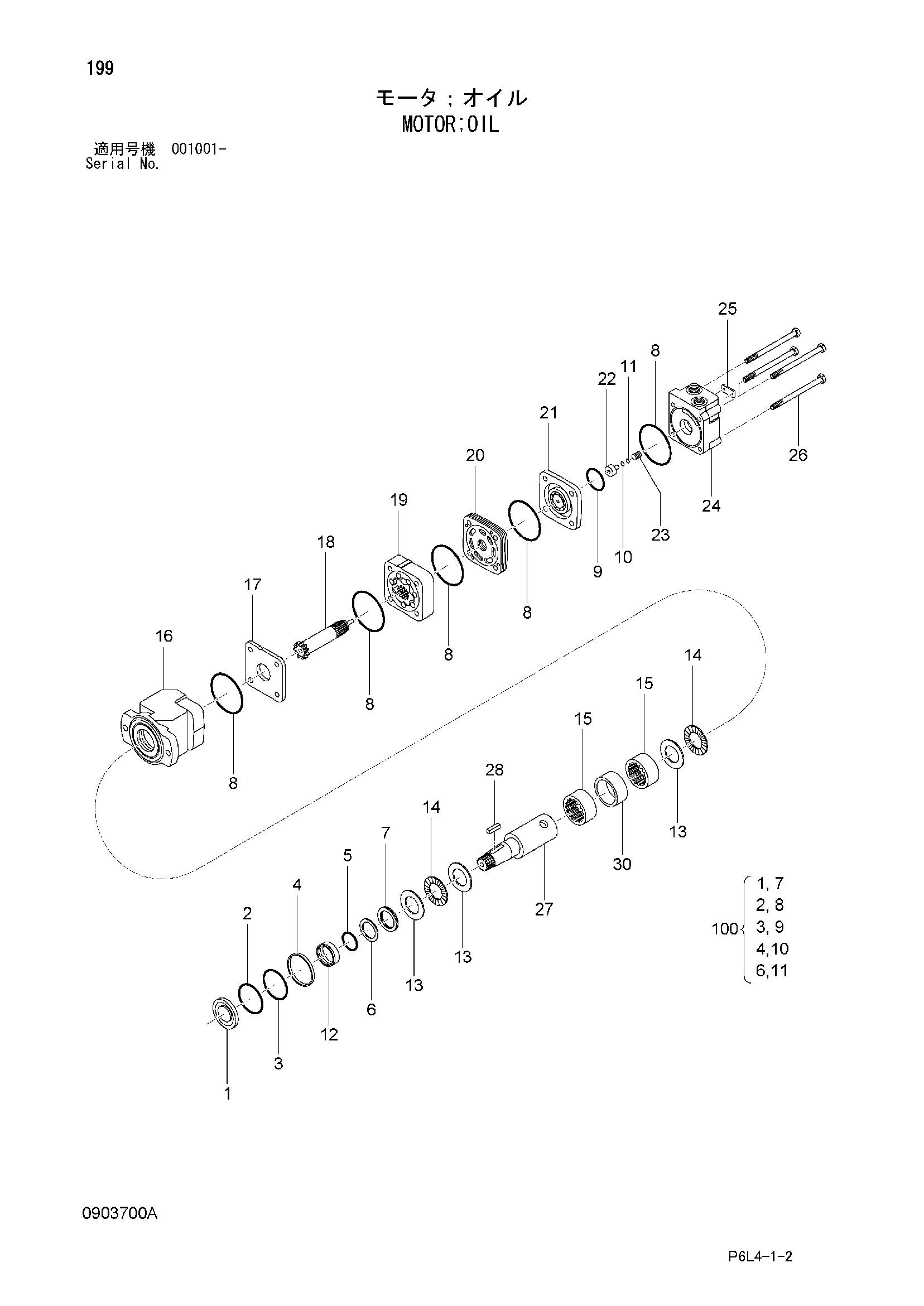

Заводская схема «Гидромотор» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4384257 | Гидромотор | 1 | |
| 5 | 0903524 | Кольцо | 1 |
| 12 | 0903501 | Корпус | 1 |
| 13 | 0903502 | Упорная шайба | 3 |
| 14 | 0903503 | Подшипник | 2 |
| 15 | 0903504 | Роликовый подшипник | 2 |
| 16 | 0903505 | Корпус | 1 |
| 17 | 0903506 | Веар-плате | 1 |
| 18 | 0903701 | Тяга | 1 |
| 19 | 0903702 | Ротор | 1 |
| 20 | 0903509 | Коллектор | 1 |
| 21 | 0903510 | Пластина | 1 |
| 22 | 0903511 | Поршень | 1 |
| 23 | 0903512 | Пружина | 1 |
| 24 | 0903513 | Крышка | 1 |
| 26 | 0903703 | Комплект болт | 4 |
| 27 | 0903515 | Вал | 1 |
| 28 | 0903516 | Шпонка | 1 |
| 30 | 0903517 | Проставка | 1 |
| 100 | 0903518 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
