Схреддер (1/2) — HITACHI HR750SM

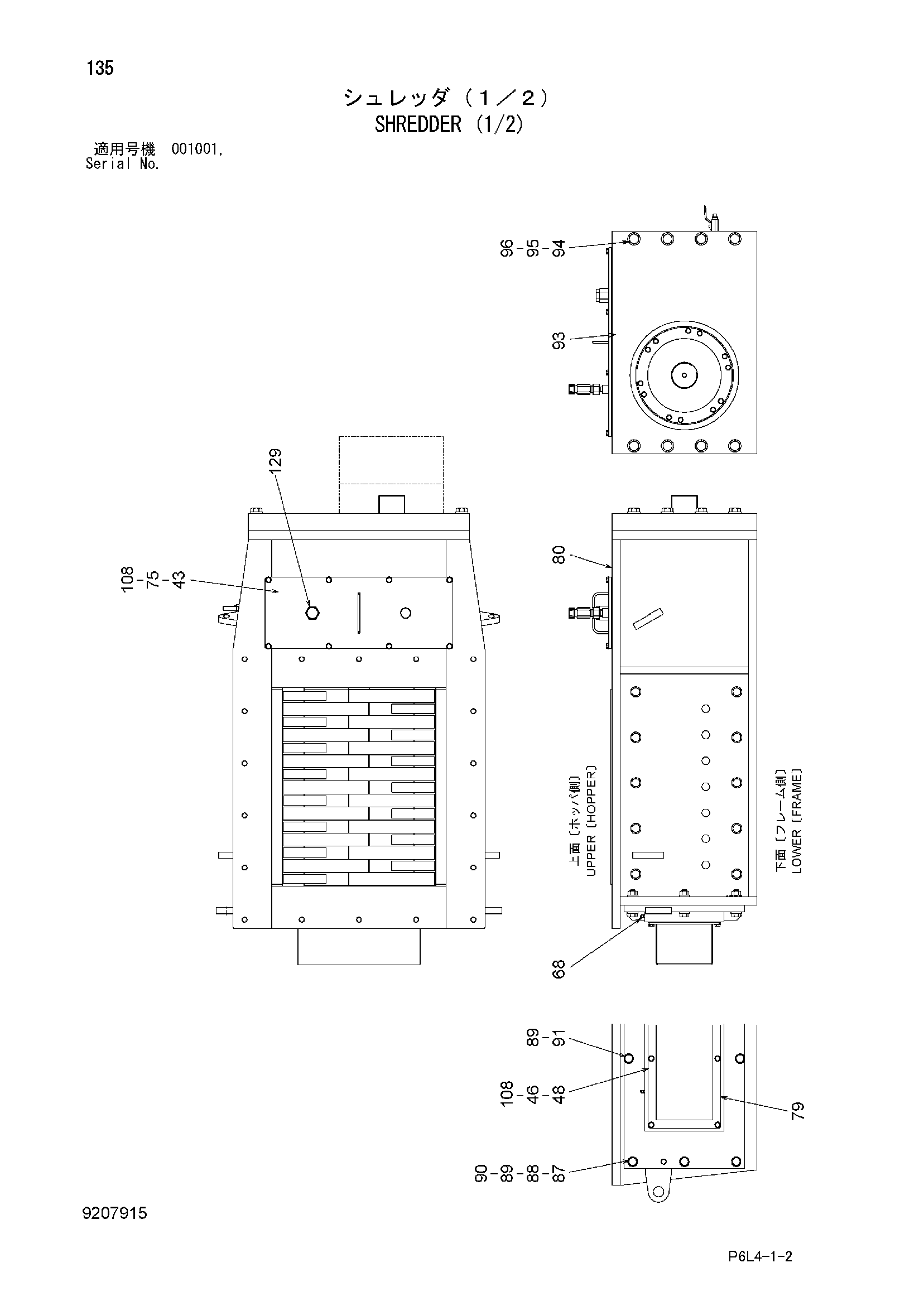

Заводская схема «Схреддер (1/2)» для HITACHI HR750SM. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 43 | 8086085 | Крышка | 1 |
| 46 | 8086086 | Крышка концевой | 1 |
| 48 | 4464505 | Манжета | 1 |
| 68 | J75581 | Пресс-маслёнка | 2 |
| 75 | 4472386 | Манжета | 1 |
| 79 | 7041378 | Корпус задний | 1 |
| 80 | 5008025 | Корпус | 1 |
| 87 | J922090 | Болт | 6 |
| 88 | J950020 | Гайка | 6 |
| 89 | J222020 | Шайба | 14 |
| 90 | J402050 | Установочный штифт | 2 |
| 91 | J922060 | Болт | 2 |
| 93 | 3093721 | Базовый гидромотор | 1 |
| 94 | J922402 | Болт | 8 |
| 95 | J222024 | Шайба | 8 |
| 96 | J402080 | Установочный штифт | 2 |
| 108 | J271025 | Болт с шайбой | 14 |
| 108A | J901025 | Болт | 1 |
| 108B | J222010 | Шайба | 1 |
| 129 | A885008 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR750SM и серийный номер машины. Это снижает риск заказа детали другого исполнения.
