Каталог запчастей HITACHI
Гусеничная цепь 500 — HITACHI HR420G-5

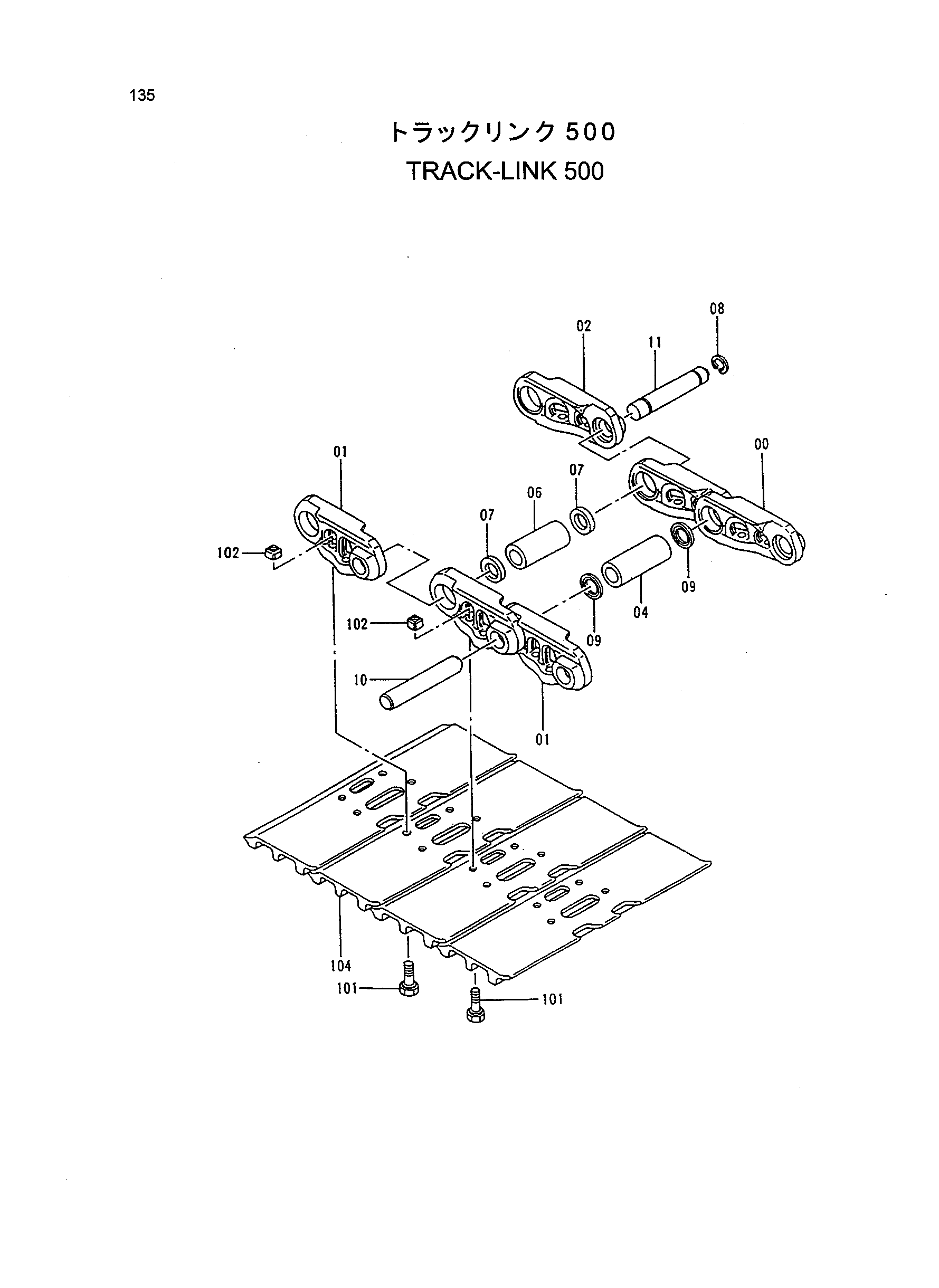

Заводская схема «Гусеничная цепь 500» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9176053 | Гусеничная цепь | 2 | |
| 00-11 | 9176007 | Гусеничная цепь | 1 |
| 00 | 1020006 | Гусеничная цепь B | 48 |
| 01 | 1020007 | Гусеничная цепь B | 49 |
| 02 | 4345300 | Гусеничная цепь M | 1 |
| 04 | 4386609 | Втулка | 48 |
| 06 | 4345302 | Соединительная втулка | 1 |
| 07 | 4379310 | Втулка | 2 |
| 08 | 4192666 | Кольцо | 1 |
| 09 | 4408124 | Уплотнение | 96 |
| 10 | 4314671 | Палец | 48 |
| 11 | 4267743 | Соединительный палец | 1 |
| 101 | 4297905 | Болт башмак | 196 |
| 102 | 4247133 | Гайка | 196 |
| 104 | 2037461 | Башмак грунтозацеп | 49 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
