Крышка(3) — HITACHI HR420G-5

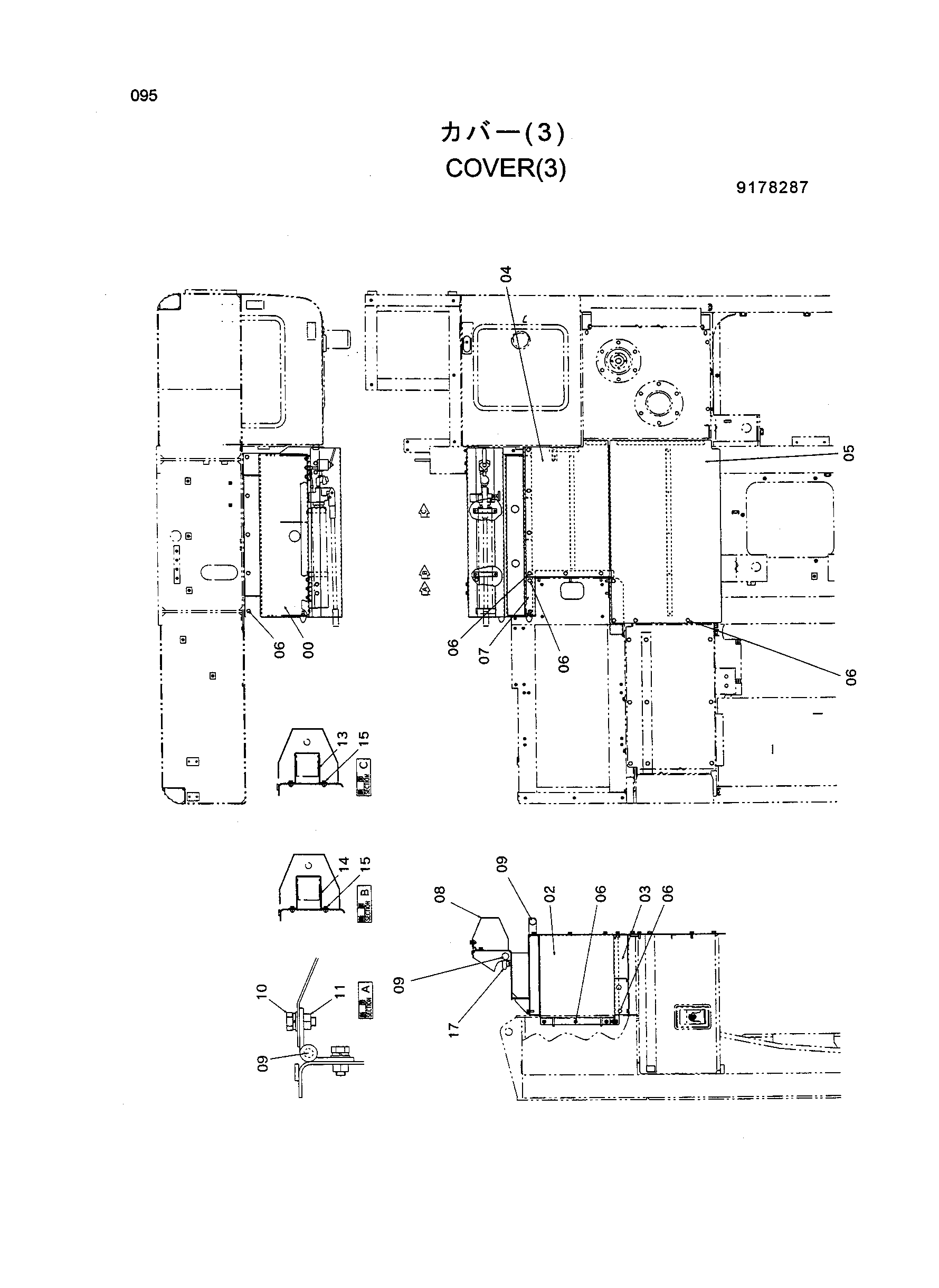

Заводская схема «Крышка(3)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018116 | Кронштейн | 1 |
| 02 | 8075237 | Крышка | 1 |
| 03 | 8075226 | Крышка | 1 |
| 04 | 7036039 | Крышка | 1 |
| 05 | 8075188 | Крышка | 1 |
| 06 | J021030 | Болт | 24 |
| 07 | 8077551 | Крышка | 1 |
| 08 | 3084035 | Крышка | 1 |
| 09 | 4402162 | Петля | 2 |
| 10 | J021025 | Болт | 10 |
| 11 | J950010 | Гайка | 4 |
| 13 | 4367414 | Пластина | 1 |
| 14 | 4405232 | Пластина | 1 |
| 15 | J010616 | Болт | 4 |
| 17 | 4415467 | Рукоятка | 1 |
| 19 | 4204586 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
