Трубопроводы основной(2) — HITACHI HR420G-5

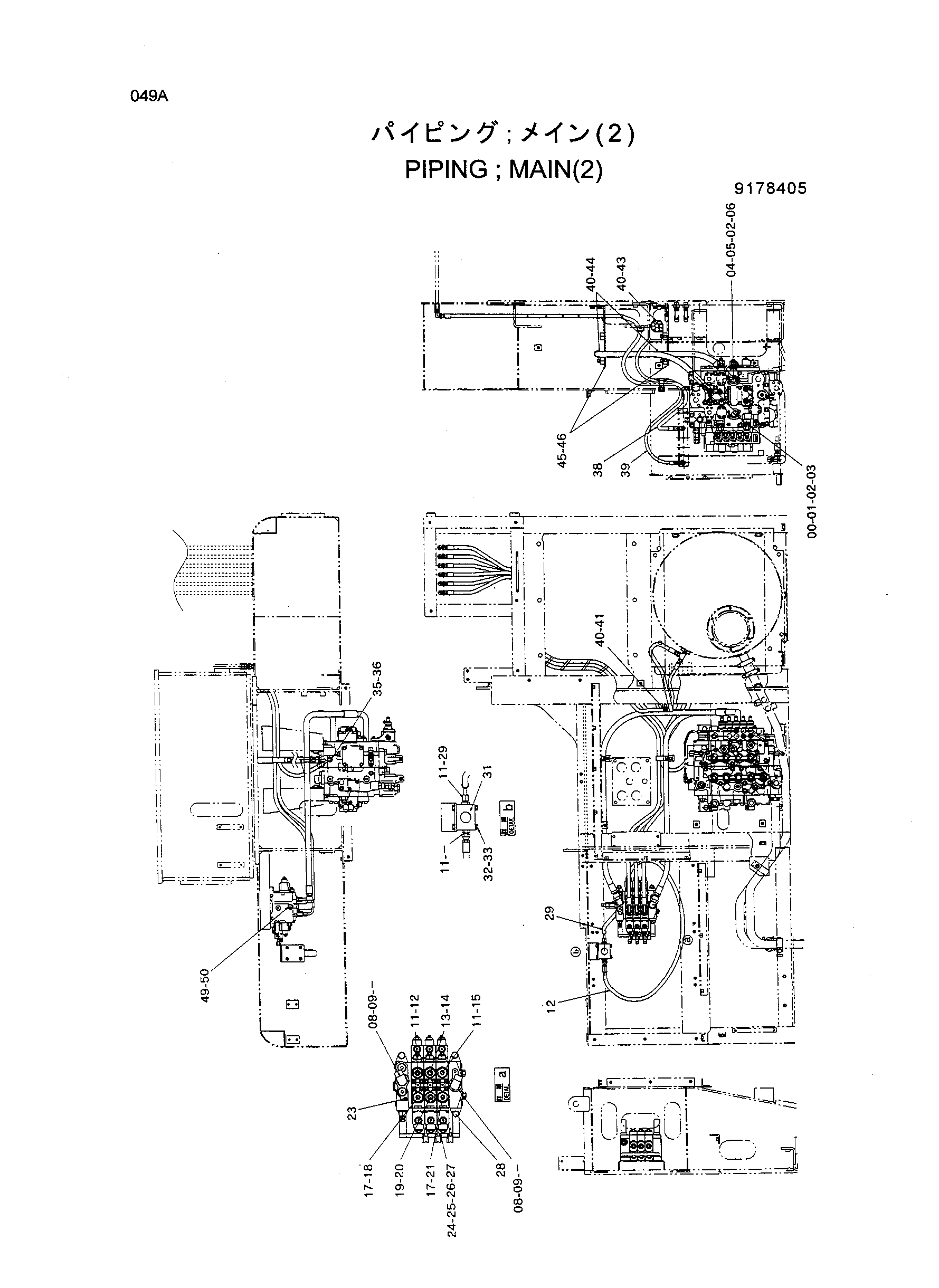

Заводская схема «Трубопроводы основной(2)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Z962453 | Фланг разрезной | 2 |
| 01 | Z966993 | Уплотнительное кольцо | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 4414426 | Шланг | 1 |
| 04 | Z986910 | Франге сприт | 2 |
| 05 | Z971489 | Уплотнительное кольцо | 1 |
| 06 | 4414425 | Шланг | 1 |
| 08 | 4267201 | Угловой штуцер | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 4200469 | Адаптер | 4 |
| 12 | 4227001 | Шланг | 1 |
| 13 | 4210361 | Адаптер | 1 |
| 14 | 4414414 | Шланг | 1 |
| 15 | 4414423 | Шланг | 1 |
| 17 | 4304367 | Адаптер | 2 |
| 18 | 4414422 | Шланг | 1 |
| 19 | 4330941 | Адаптер | 1 |
| 20 | 4414415 | Шланг | 1 |
| 21 | 4414424 | Шланг | 1 |
| 23 | 4392720 | Гидрораспределитель | 1 |
| 24 | 8073756 | Кронштейн | 1 |
| 25 | 4336874 | Кронштейн | 3 |
| 26 | J900610 | Болт | 3 |
| 27 | A590906 | Пружинная шайба | 3 |
| 28 | J011045 | Болт с шайбой | 4 |
| 29 | 4414421 | Шланг | 1 |
| 31 | 4406152 | Предохранительный клапан | 1 |
| 32 | J900880 | Болт | 4 |
| 33 | A590908 | Пружинная шайба | 4 |
| 35 | 4200466 | Адаптер | 1 |
| 36 | 4414436 | Шланг | 1 |
| 38 | 4414432 | Шланг | 1 |
| 39 | 4414438 | Шланг | 1 |
| 40 | J011020 | Болт | 3 |
| 41 | 4190282 | Зажим | 1 |
| 43 | 4193816 | Зажим | 1 |
| 44 | 4190264 | Зажим | 2 |
| 45 | 9752063 | Кронштейн | 2 |
| 46 | J011030 | Болт с шайбой | 4 |
| 49 | 4355012 | Датчик давления | 1 |
| 50 | 4393883 | Переходник S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
