Гидроцилиндр трубопроводы — HITACHI HR420G-5

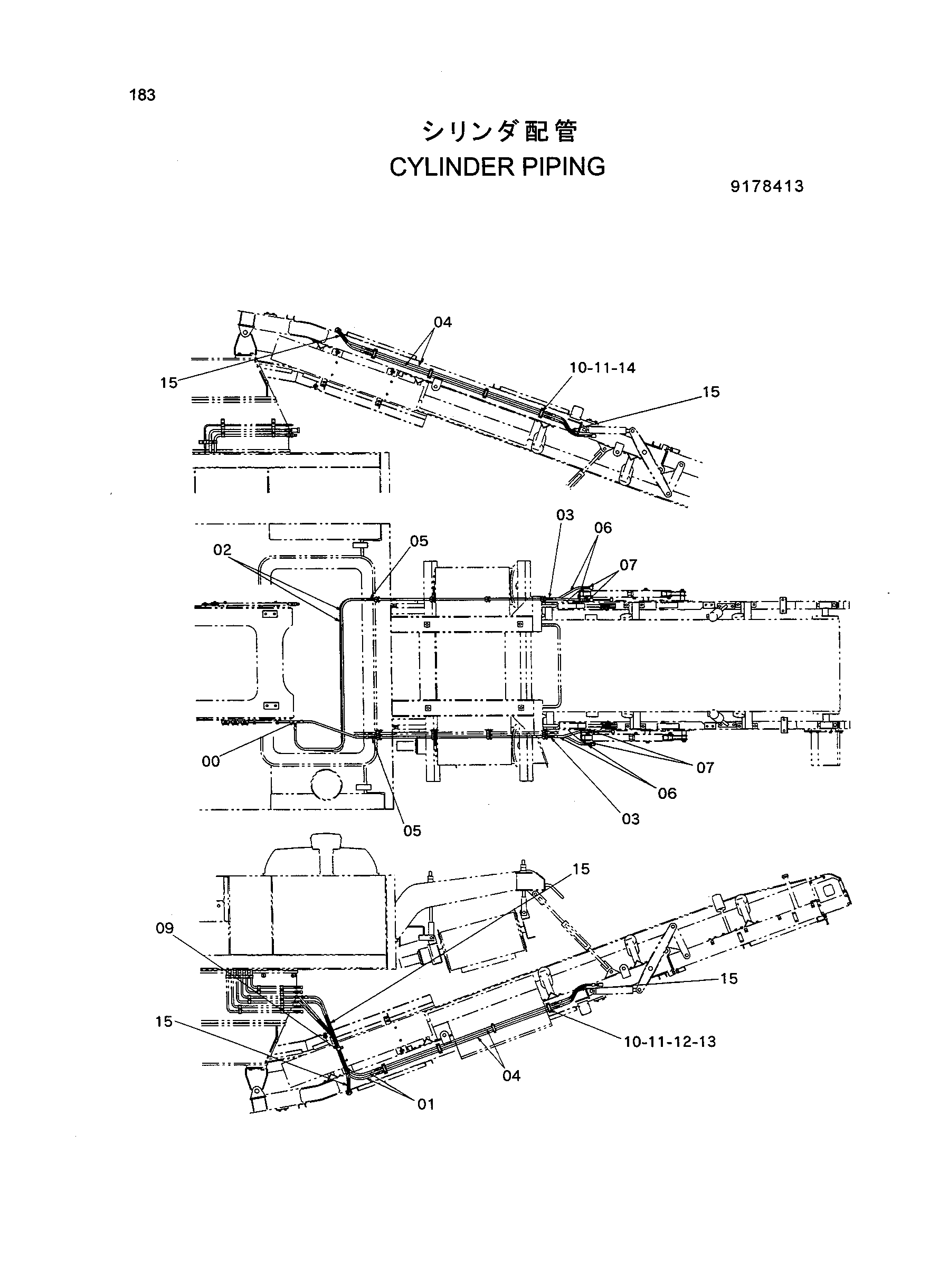

Заводская схема «Гидроцилиндр трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205363 | Тройник | 2 |
| 01 | 4241377 | Шланг | 2 |
| 02 | 4305232 | Шланг | 2 |
| 03 | 4200466 | Адаптер | 4 |
| 04 | 9751743 | Трубка | 4 |
| 05 | 4200466 | Адаптер | 4 |
| 06 | 4289667 | Шланг | 4 |
| 07 | 4200467 | Адаптер | 4 |
| 09 | 4190265 | Зажим | 1 |
| 10 | 4349111 | Хомут | 16 |
| 11 | 4344284 | Втулка | 16 |
| 12 | J900890 | Болт | 8 |
| 13 | A590908 | Пружинная шайба | 8 |
| 14 | J010850 | Болт с шайбой | 8 |
| 15 | 4044420 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
