Питатель блок — HITACHI HR420G-5

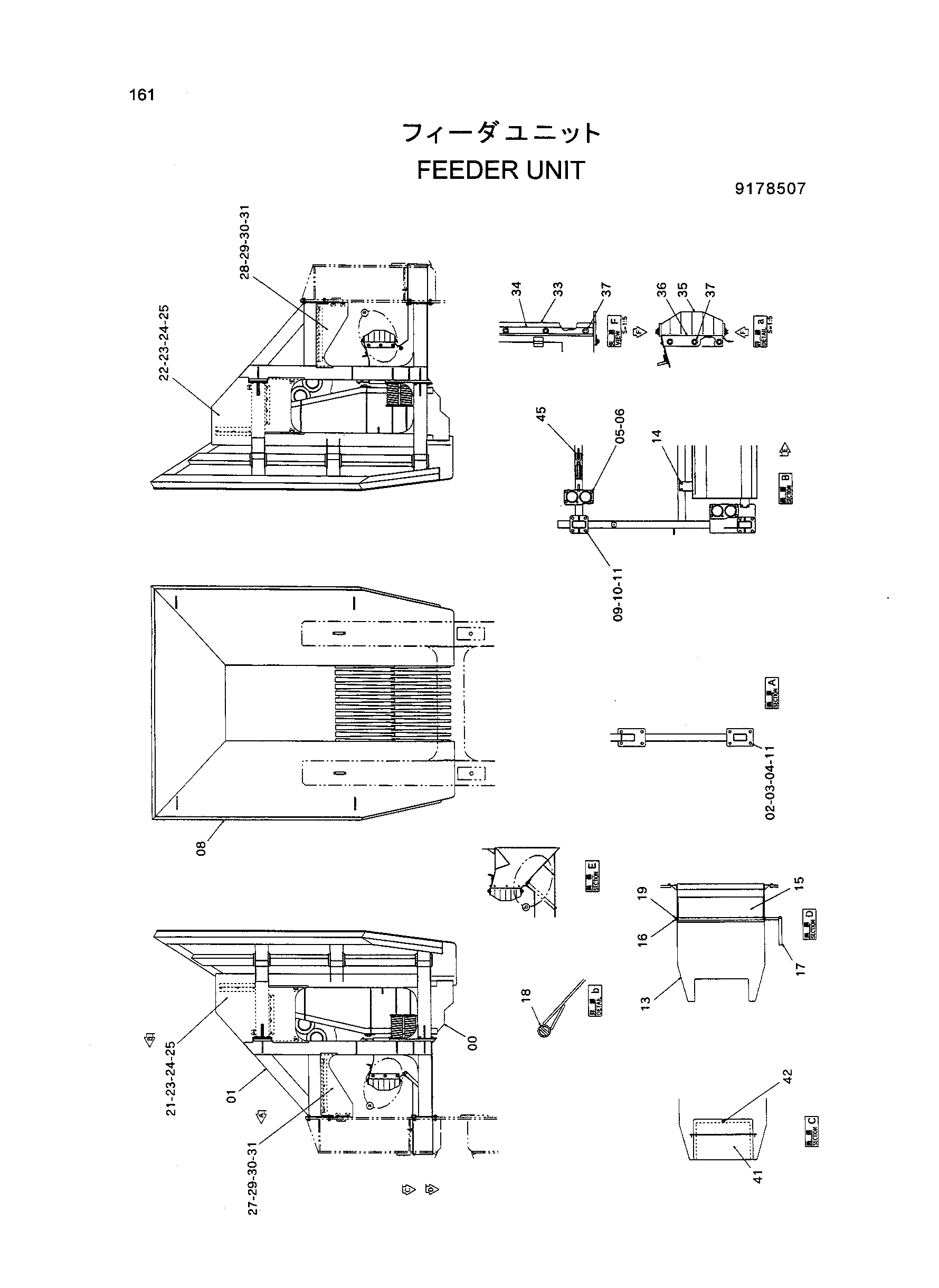

Заводская схема «Питатель блок» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176771 | Питатель | 1 |
| 01 | 6018092 | Рама | 1 |
| 02 | J901655 | Болт | 16 |
| 03 | A590916 | Пружинная шайба | 16 |
| 04 | J950016 | Гайка | 16 |
| 05 | J901640 | Болт | 16 |
| 06 | A590916 | Пружинная шайба | 16 |
| 08 | 5006352 | Бункер | 1 |
| 09 | J901645 | Болт | 16 |
| 10 | A590916 | Пружинная шайба | 16 |
| 11 | A590116 | Шайба | 32 |
| 13 | 6018094 | Кхуте | 1 |
| 14 | J021225 | Болт с шайбой | 8 |
| 15 | 8075246 | Флаппер | 1 |
| 16 | 3085012 | Штанга | 1 |
| 17 | 9752088 | Рычаг | 1 |
| 18 | 4144021 | Пружинный штифт | 4 |
| 19 | A766028 | Шплинт | 1 |
| 21 | 7035498 | Крышка боковой | 1 |
| 22 | 7035499 | Крышка боковой | 1 |
| 23 | J901020 | Болт | 20 |
| 24 | A590910 | Пружинная шайба | 20 |
| 25 | J217083 | Шайба | 20 |
| 27 | 8074075 | Крышка боковой | 1 |
| 28 | 8074077 | Крышка боковой | 1 |
| 29 | J901020 | Болт | 10 |
| 30 | A590910 | Пружинная шайба | 10 |
| 31 | J217083 | Шайба | 10 |
| 33 | 4407534 | Резиновая прокладка | 2 |
| 34 | 4407536 | Пластина | 2 |
| 35 | 4415232 | Резиновая прокладка | 2 |
| 36 | 4415234 | Пластина | 2 |
| 37 | J031040 | Болт с шайбой | 16 |
| 41 | 7036429 | Крышка | 1 |
| 42 | J031025 | Болт с шайбой | 1 |
| 45 | 4425970 | Турнбуккле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
