Боковой конвейер трубопроводы — HITACHI HR420G-5

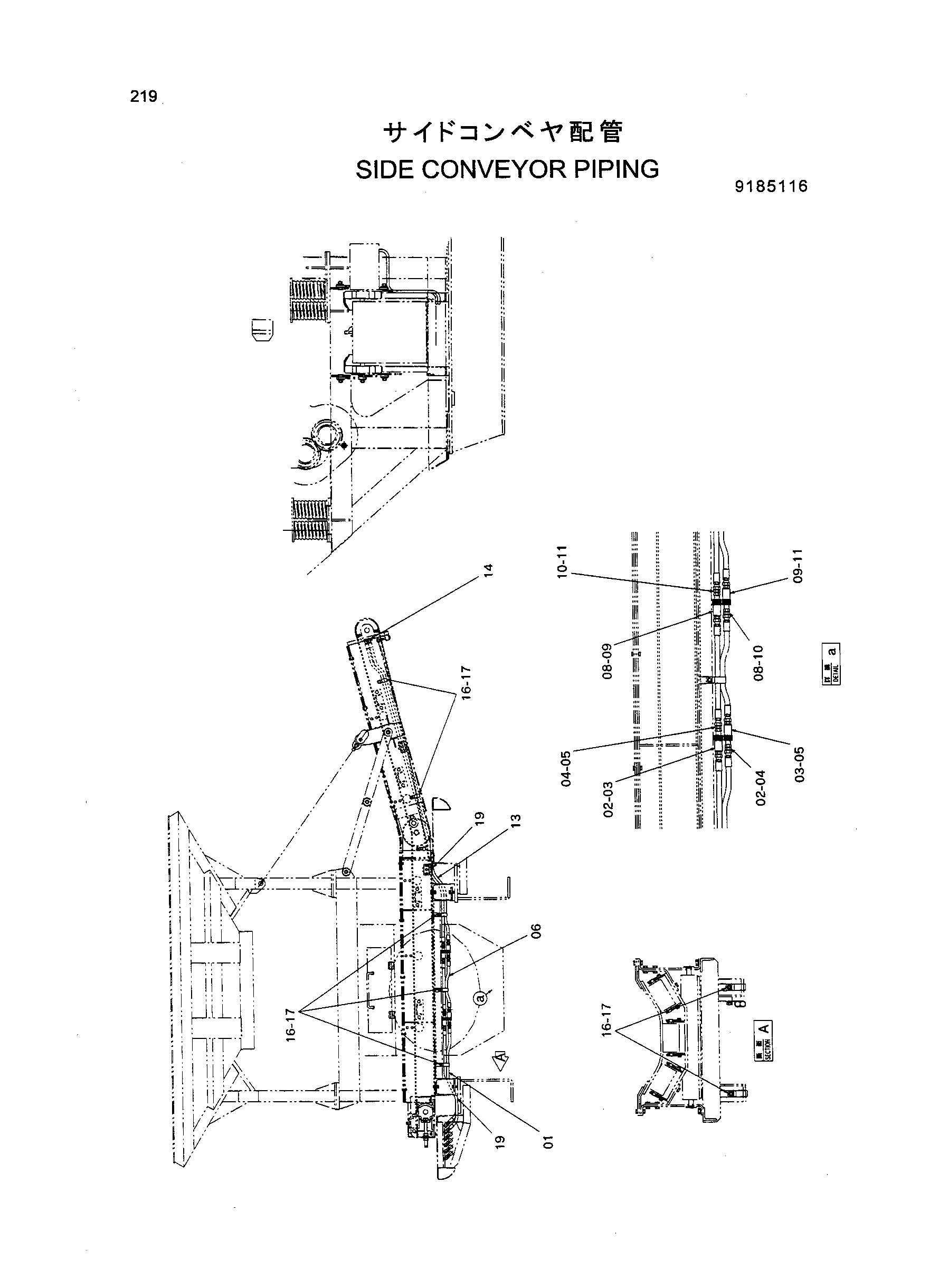

Заводская схема «Боковой конвейер трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4241376 | Шланг | 2 |
| 02 | 4215650 | Адаптер | 2 |
| 03 | 4022907 | Самоуплотняющееся соединение | 2 |
| 04 | 4022908 | Самоуплотняющееся соединение | 2 |
| 05 | 4215650 | Адаптер | 2 |
| 06 | 4305222 | Шланг | 2 |
| 08 | 4215650 | Адаптер | 2 |
| 09 | 4022907 | Самоуплотняющееся соединение | 2 |
| 10 | 4022908 | Самоуплотняющееся соединение | 2 |
| 11 | 4215650 | Адаптер | 2 |
| 13 | 4305242 | Шланг | 2 |
| 14 | 4200469 | Адаптер | 2 |
| 16 | 4190282 | Зажим | 7 |
| 17 | J011016 | Болт с шайбой | 7 |
| 19 | 4044420 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
