Боковой конвейер(2) — HITACHI HR420G-5

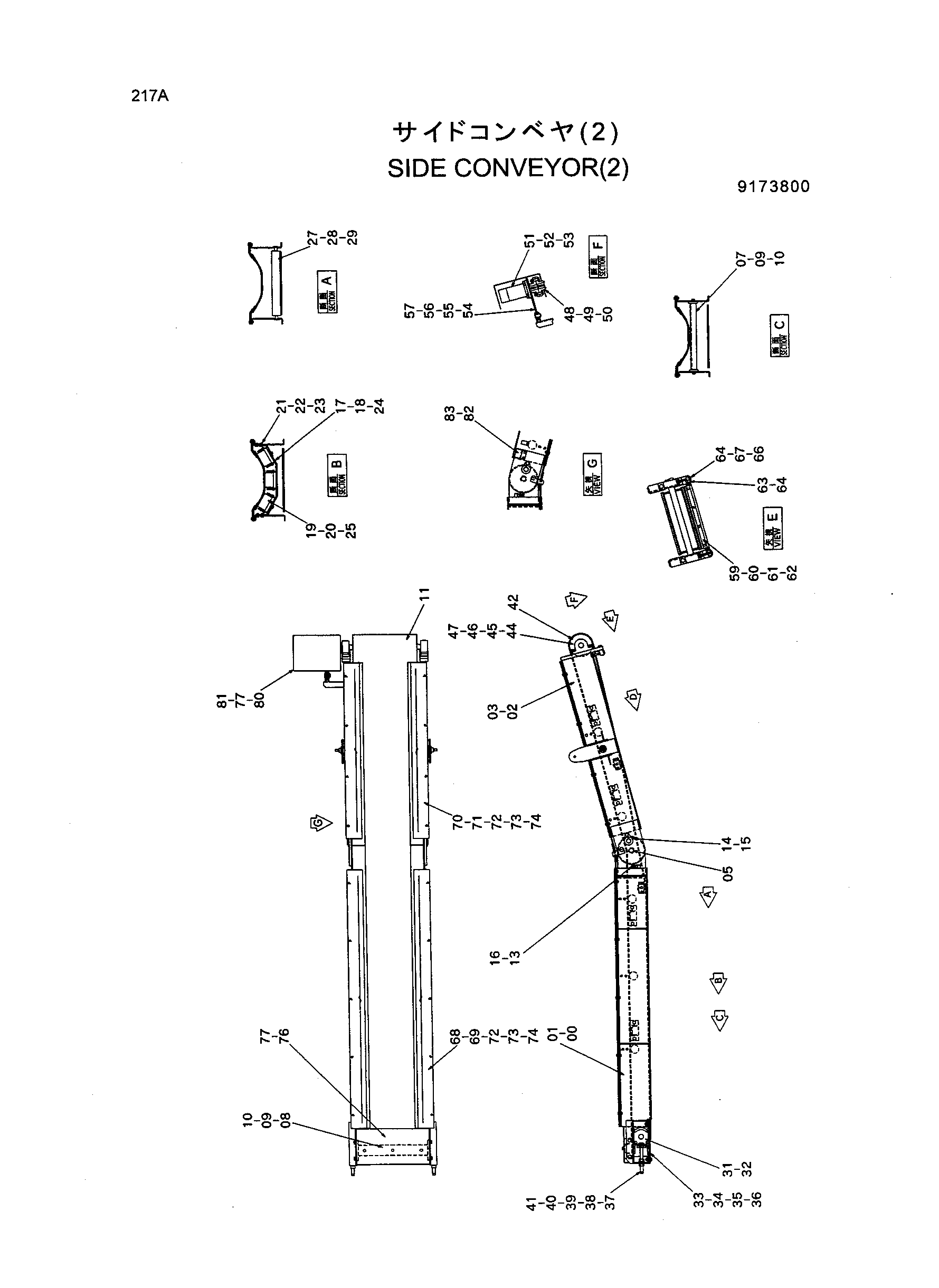

Заводская схема «Боковой конвейер(2)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6017704	Рама	1
01	6017702	Рама	1
02	6017695	Рама	1
03	6017696	Рама	1
05	4407309	Мост	1
07	8073619	Опора	4
08	8073622	Опора	1
09	4407296	Регулировочная шайба	10
10	J011035	Болт	20
11	4417060	Ремень	1
13	J901235	Болт	2
14	9751131	Стопорный палец	2
15	J021025	Болт	2
16	J950012	Гайка	2
17	8073630	Кронштейн каток	5
18	3083509	Кронштейн каток	10
19	4407273	Ролик	15
20	4407317	Пластина	30
21	J900825	Болт	20
22	A590908	Пружинная шайба	20
23	J950008	Гайка	20
24	J020820	Болт с шайбой	20
25	J010612	Болт с шайбой	30
27	4407274	Ролик	2
28	4407316	Пластина	4
29	J010825	Болт	8
31	7035278	Шкив таил	1
32	4407269	Подшипник. блок	2
33	8073618	Пластина	2
34	J901235	Болт	4
35	A590912	Пружинная шайба	4
36	J950012	Гайка	4
37	4407282	Бобышка	2
38	Z446750	Пружинный штифт	2
39	4407280	Болт регулировочный	2
40	4359107	Гайка	4
41	A590120	Шайба	4
42	7036240	Шкив привод	1
44	4407270	Подшипник. блок	2
45	J901445	Болт	4
46	A590114	Шайба	4
47	A590914	Пружинная шайба	4
48	4407058	Муфта фланец	1
49	94-2280	Шпонка	1
50	M450608	Установочный винт	2
51	4384257	Гидромотор	1
52	M341230	Болт с внутренним шестигранником	4
53	A590912	Пружинная шайба	4
54	4407095	Пластина	1
55	4407083	Палец	1
56	A590120	Шайба	1
57	A764040	Шплинт	1
59	8073577	Держатель	1
60	4407129	Скрапер	1
61	4407128	Пластина	1
62	J010830	Болт с шайбой	4
63	J011040	Болт с шайбой	2
64	J217083	Шайба	4
66	J950010	Гайка	2
67	M261000	Болт	2
68	3083505	Пластина	2
69	3083503	Резиновая прокладка	2
70	3083507	Пластина	2
71	3083504	Резиновая прокладка	2
72	J900830	Болт	18
73	A590908	Пружинная шайба	18
74	J950008	Гайка	18
76	3083445	Крышка	1
77	J021025	Болт	10
80	8074266	Крышка	1
81	8074264	Пластина	1
82	4417019	Пластина	1
83	J010816	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
