Экран трубопроводы (для HR420G-5) — HITACHI HR420G-5

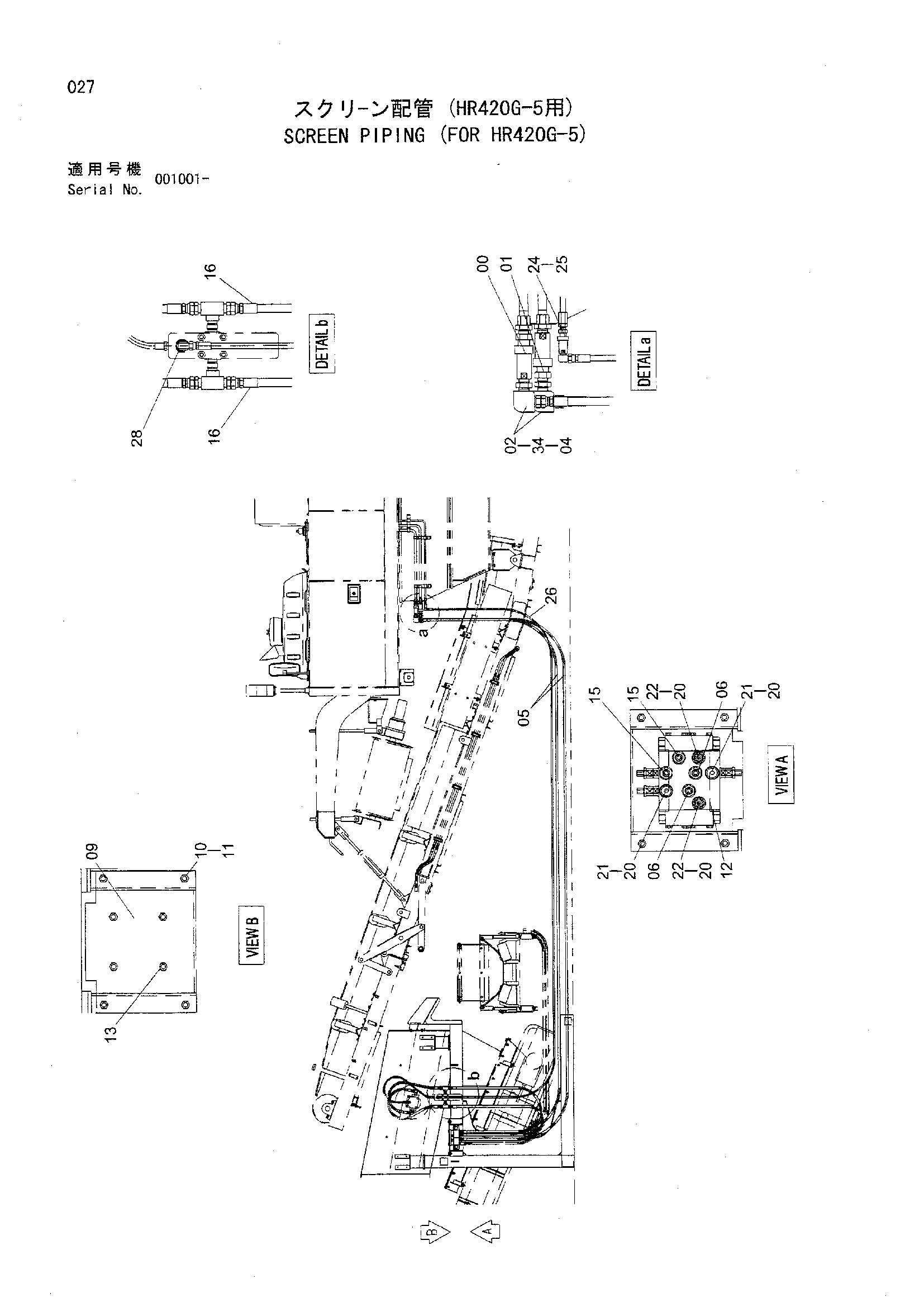

Заводская схема «Экран трубопроводы (для HR420G-5)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4041579 | Самоуплотняющееся соединение | 1 |
| 00A | 4072597 | Колпачок | 1 |
| 01 | 4041578 | Самоуплотняющееся соединение | 1 |
| 01A | 4072598 | Колпачок | 1 |
| 02 | 94-1704 | Адаптер | 2 |
| 04 | 4317015 | Адаптер | 2 |
| 05 | 4429747 | Шланг | 2 |
| 06 | 4210361 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8078387 | Пластина | 1 |
| 10 | J021240 | Болт с шайбой | 4 |
| 10 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 10 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 11 | J950012 | Гайка | 4 |
| 12 | 4392743 | Блок клапанов | 1 |
| 13 | J021240 | Болт с шайбой | 4 |
| 13 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 13 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 15 | 4210361 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4305277 | Шланг | 2 |
| 20 | 4142256 | Адаптер | 4 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4022907 | Самоуплотняющееся соединение | 2 |
| 21A | 4072595 | Колпачок | 1 |
| 22 | 4022908 | Самоуплотняющееся соединение | 2 |
| 22A | 4072596 | Колпачок | 1 |
| 24 | 4025602 | Самоуплотняющееся соединение | 1 |
| 24A | 4048093 | Колпачок | 1 |
| 25 | 4154656 | Угловой штуцер | 1 |
| 26 | 4429748 | Шланг | 1 |
| 28 | 4303816 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4022907 | Самоуплотняющееся соединение | 2 |
| 30A | 4072595 | Колпачок | 1 |
| 31 | 4022908 | Самоуплотняющееся соединение | 2 |
| 31A | 4072596 | Колпачок | 1 |
| 32 | 4215650 | Адаптер | 4 |
| 33 | 4305255 | Шланг | 2 |
| 34 | 94-0618 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
