Пол — HITACHI HR420G-5

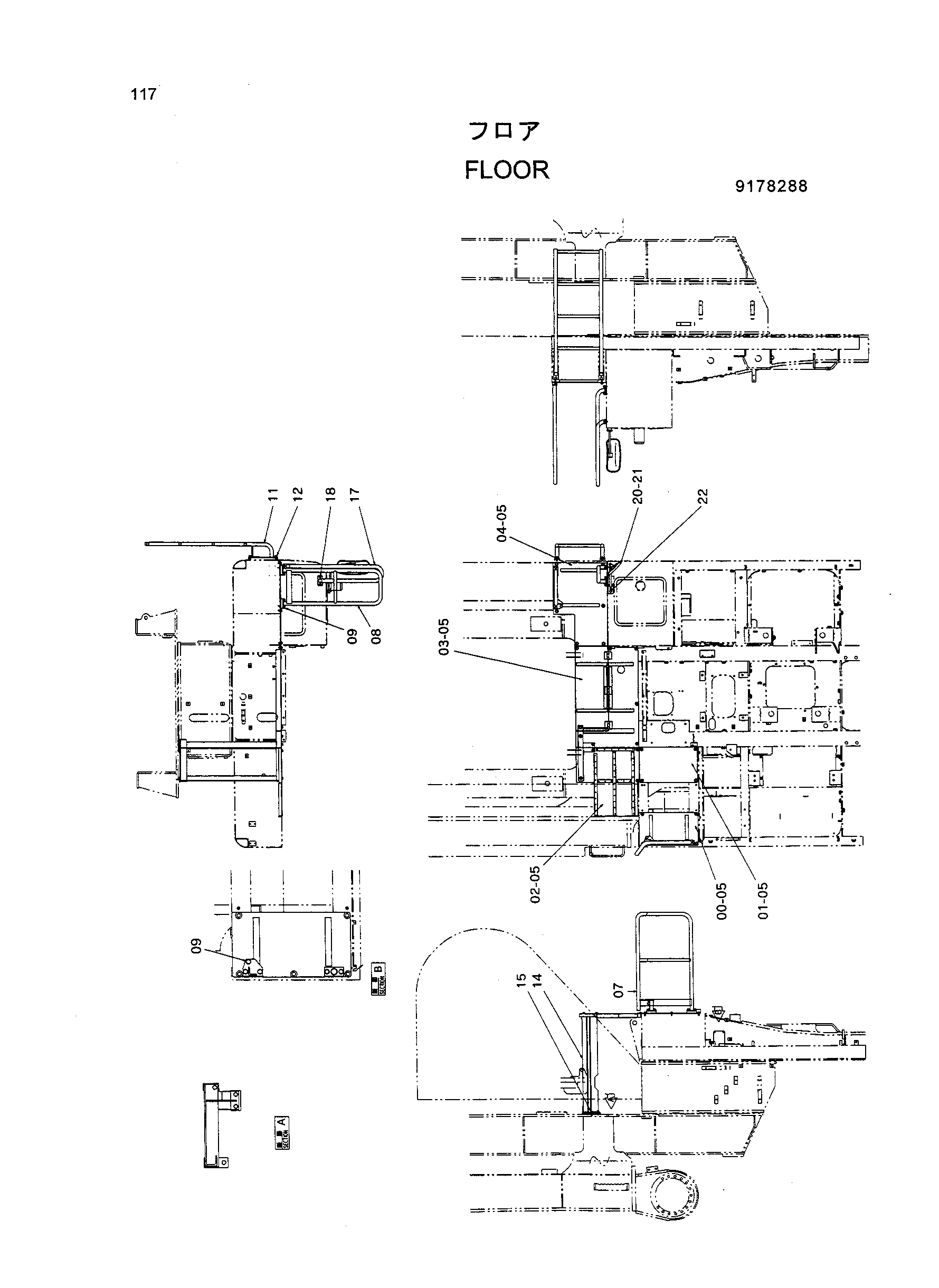

Заводская схема «Пол» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7035315 | Пол | 1 |
| 01 | 3081242 | Пол | 1 |
| 02 | 7036054 | Пол | 1 |
| 03 | 8072332 | Пол | 1 |
| 04 | 8071986 | Пол | 1 |
| 05 | J031030 | Болт с шайбой | 27 |
| 07 | 7035972 | Поручень | 1 |
| 08 | 8075346 | Поручень | 1 |
| 09 | J021230 | Болт | 10 |
| 11 | 8075039 | Ступень | 1 |
| 12 | J021230 | Болт | 4 |
| 14 | 7036046 | Кронштейн | 1 |
| 15 | J021035 | Болт | 4 |
| 17 | 8070763 | Поручень | 1 |
| 18 | J011230 | Болт с шайбой | 4 |
| 20 | 4165676 | Зеркало | 1 |
| 21 | 8062377 | Стойка | 1 |
| 22 | J021230 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
