Конвейер(3) — HITACHI HR420G-5

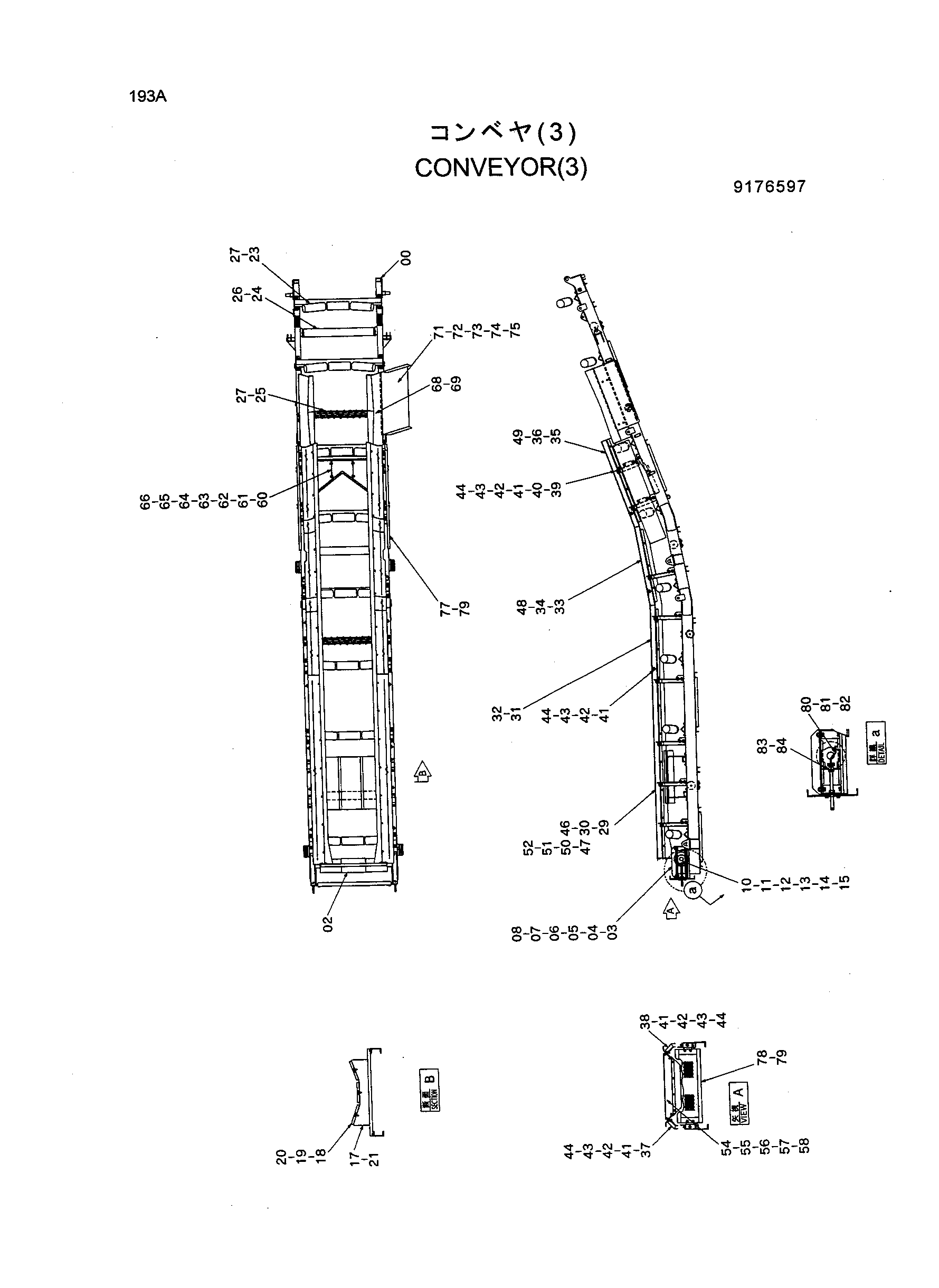

Заводская схема «Конвейер(3)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006295	Рама	1
02	7035725	Шкив	1
03	7035729	Рама	1
04	7035730	Рама	1
05	8070472	Рама	2
06	J901640	Болт	8
07	A590916	Пружинная шайба	8
08	J950016	Гайка	4
10	4401306	Подшипник. блок	2
11	4337482	Болт регулировочный	2
12	4393342	Бобышка	2
13	4024474	Пружинный штифт	2
14	4359107	Гайка	6
15	A590120	Шайба	4
17	7035738	Опора	1
18	4411921	Амортизатор	3
19	A590912	Пружинная шайба	9
20	J950012	Гайка	9
21	J031025	Болт с шайбой	8
23	4411917	Ролик	8
24	4411918	Ролик	3
25	4411919	Ролик	2
26	J031020	Болт с шайбой	12
27	J031025	Болт с шайбой	40
29	6017982	Кронштейн	1
30	6017983	Кронштейн	1
31	7035793	Кронштейн	1
32	7035794	Кронштейн	1
33	7035790	Кронштейн	1
34	7035791	Кронштейн	1
35	7035785	Кронштейн	1
36	7035786	Кронштейн	1
37	8074659	Кронштейн	6
38	8074660	Кронштейн	6
39	8074662	Кронштейн	2
40	8074663	Кронштейн	2
41	J901235	Болт	70
42	A590112	Шайба	140
43	A590912	Пружинная шайба	70
44	J950012	Гайка	70
46	3084451	Резиновая прокладка	2
47	3080904	Пластина	2
48	4404747	Пластина	2
49	4412193	Пластина	2
50	M311040	Болт	32
51	A590110	Шайба	32
52	M660010	U-образная гайка	32
54	8074610	Пластина	1
55	J021025	Болт	4
56	4411926	Пластина	1
57	4411928	Резиновая прокладка	1
58	J021030	Болт	4
60	8074689	Опора	1
61	4393290	Тяга	2
62	8074609	Отвал	1
63	J021025	Болт	2
64	J901035	Болт	4
65	A590110	Шайба	8
66	J950010	Гайка	8
68	7035733	Крышка	2
69	J021020	Болт с шайбой	8
71	7035731	Кхуте	1
72	J901030	Болт	4
73	A590110	Шайба	8
74	A590910	Пружинная шайба	4
75	J950010	Гайка	4
77	8074656	Крышка	2
78	8074604	Крышка	1
79	J031025	Болт с шайбой	12
80	4502673	Угловой штуцер	2
81	4425421	Трубка	2
82	4502672	Разъём	2
83	9753355	Пластина	2
84	J75481	Штуцер	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
