Трубопроводы пилотный(5) — HITACHI HR420G-5

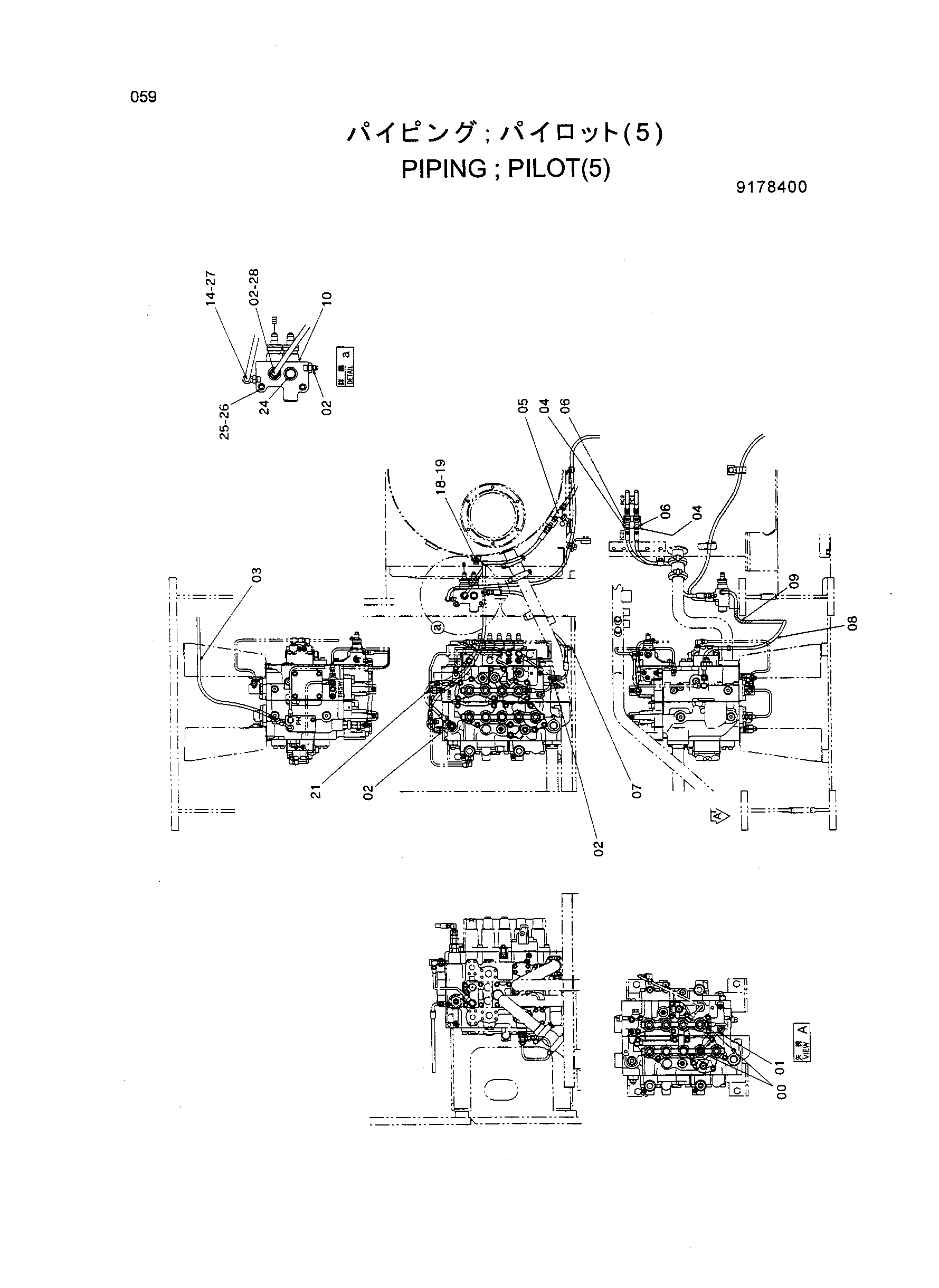

Заводская схема «Трубопроводы пилотный(5)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4255305 | Штуцер трубки | 2 |
| 01 | 4351261 | Трубка | 1 |
| 02 | 4200465 | Адаптер | 4 |
| 03 | 4361042 | Шланг | 1 |
| 04 | 4255792 | Адаптер | 2 |
| 05 | 4364784 | Тройник | 2 |
| 06 | 4332040 | Датчик давления | 2 |
| 07 | 4254600 | Зажим | 1 |
| 08 | 4325573 | Шланг | 1 |
| 09 | 4327293 | Защитный кожух | 1 |
| 10 | 4351659 | Электромагнитный клапан | 1 |
| 14 | 4154670 | Угловой штуцер | 1 |
| 18 | J011020 | Болт | 1 |
| 19 | 4190292 | Зажим | 1 |
| 21 | 4380677 | Датчик давления | 1 |
| 24 | 4093624 | Пробка | 1 |
| 25 | J780865 | Болт с внутренним шестигранником | 2 |
| 26 | J222008 | Шайба | 2 |
| 27 | 4420771 | Шланг | 1 |
| 28 | 4300850 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
