Крышка(6) — HITACHI HR420G-5

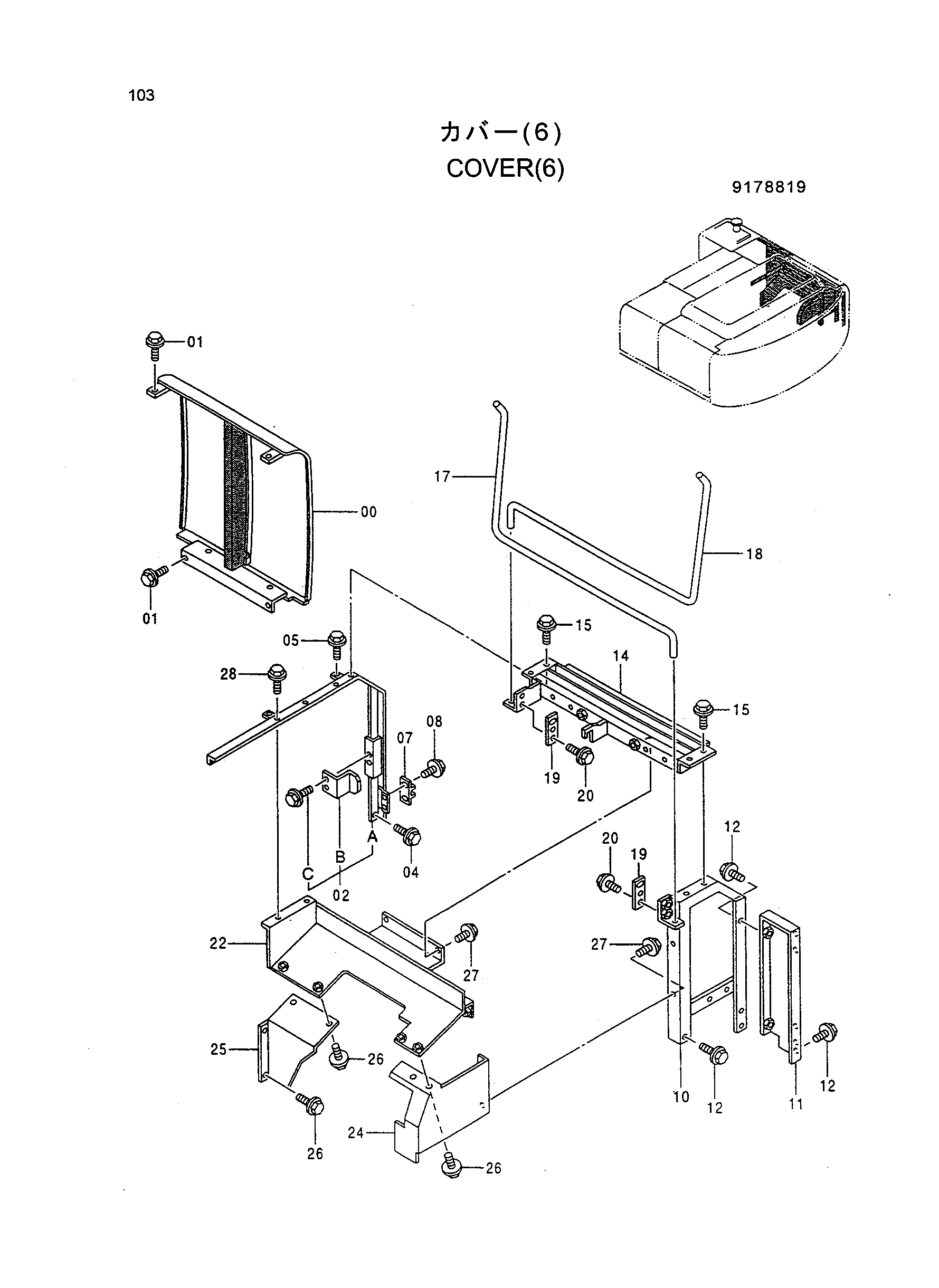

Заводская схема «Крышка(6)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6015121 | Крышка | 1 |
| 01 | J031025 | Болт с шайбой | 4 |
| 02 | 9143209 | Опора | 1 |
| 04 | J021030 | Болт | 2 |
| 05 | J031030 | Болт с шайбой | 2 |
| 07 | 4175253 | Кронштейн | 1 |
| 08 | J020614 | Болт с шайбой | 2 |
| 10 | 7030354 | Опора | 1 |
| 11 | 7030317 | Опора | 1 |
| 12 | J021030 | Болт | 5 |
| 14 | 7030388 | Опора | 1 |
| 15 | J021030 | Болт | 4 |
| 17 | 3052305 | Штанга торсион | 1 |
| 18 | 3052306 | Штанга торсион | 1 |
| 19 | 4261669 | Кронштейн | 2 |
| 20 | J021030 | Болт | 4 |
| 22 | 7033736 | Крышка | 1 |
| 24 | 8063370 | Крышка | 1 |
| 25 | 3073328 | Крышка | 1 |
| 26 | J021025 | Болт | 6 |
| 27 | J021030 | Болт | 5 |
| 28 | J031030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
