Гриззлй питатель(рама группа) — HITACHI HR420G-5

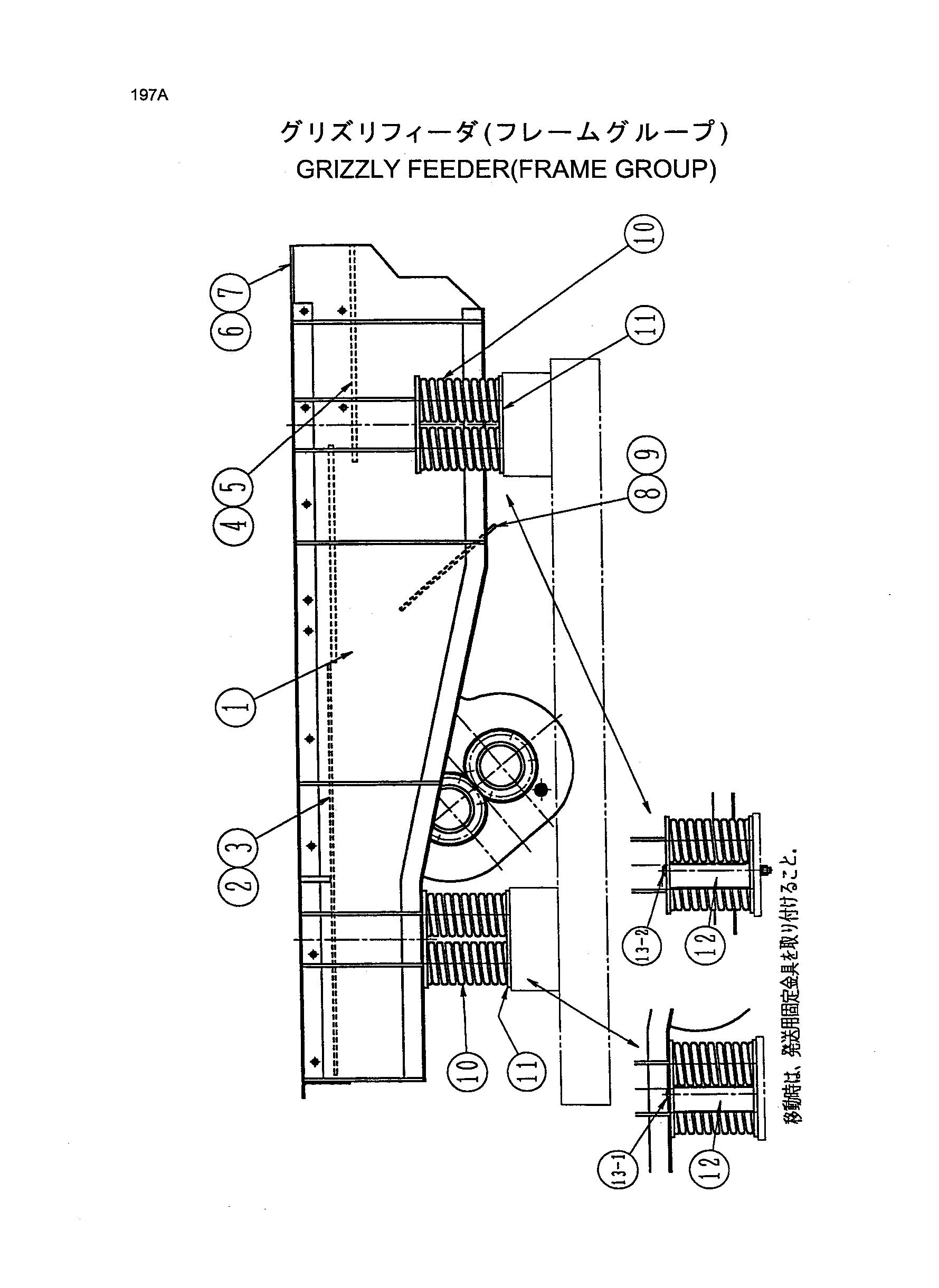

Заводская схема «Гриззлй питатель(рама группа)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A01 | 4478502 | Фламе | 1 |
| A02 | 4457666 | Пластина | 1 |
| A03 | 4457609 | Болт | 15 |
| A04-1 | 4457610 | Штанга | 1 |
| A04-2 | 4457648 | Штанга | 2 |
| A05-1 | 4457649 | Болт | 6 |
| A05-2 | 4457651 | Болт | 12 |
| A06-1 | 4457652 | Пластина | 1 |
| A06-2 | 4457653 | Пластина | 1 |
| A06-3 | 4457654 | Пластина | 1 |
| A06-4 | 4457655 | Пластина | 1 |
| A07-1 | 4457656 | Болт | 18 |
| A07-2 | 4457659 | Болт | 4 |
| A08 | 4478503 | Крышка | 1 |
| A09-1 | 4478505 | Болт | 4 |
| A09-2 | 4478506 | Болт | 2 |
| A10 | 4457660 | Пружина | 8 |
| A11-1 | 4478507 | Кронштейн | 2 |
| A11-2 | 4478509 | Кронштейн | 2 |
| A12 | 4478511 | Кронштейн | 4 |
| A13-1 | 4478512 | Болт | 2 |
| A13-2 | 4478513 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
