Бортовой редуктор — HITACHI HR420G-5

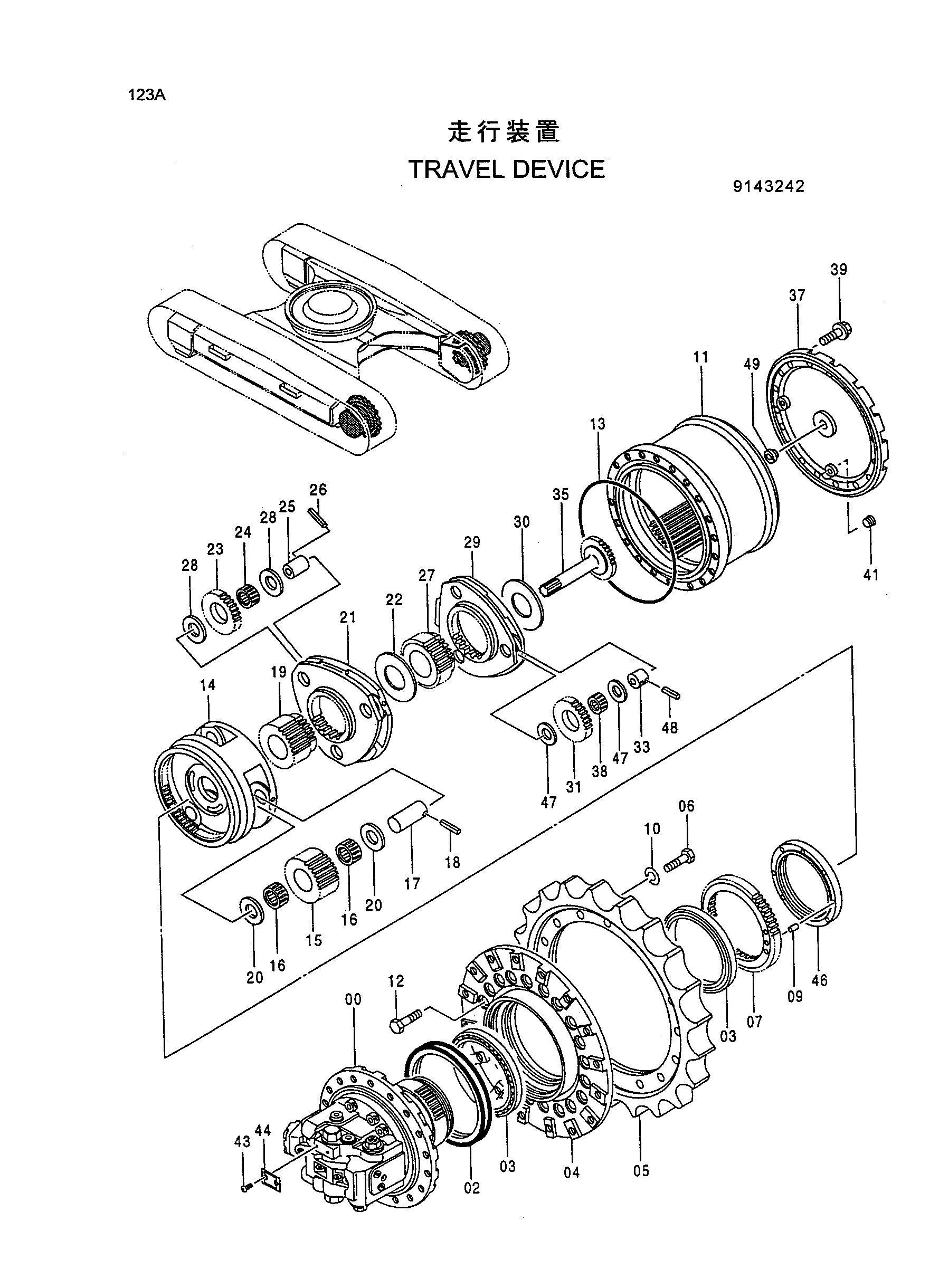

Заводская схема «Бортовой редуктор» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9134826	Травел-девике	2
00	9146471	Гидромотор	1
0001	9149087	Гидромотор	1
02	4114753	Комплект уплотнений	1
03	4246793	Роликовый подшипник	2
04	1013983	Барабан	1
05	1021239	Звёздочка	1
06	J932055	Болт	16
07	3047448	HUB	1
09	4246783	Установочный штифт	1
10	A590920	Пружинная шайба	16
11	1014493	Коронная шестерня	1
12	J931660	Болт	20
13	4246792	Уплотнительное кольцо	1
14	1014491	Водило	1
15	3052346	Планетарная шестерня	3
16	4172394	Игольчатый подшипник	6
17	4252442	Палец	3
18	4116309	Пружинный штифт	3
19	3049870	Солнечная шестерня	1
20	4271698	Упорная пластина	6
21	1014492	Водило	1
22	4246785	Проставка	1
23	3052345	Планетарная шестерня	3
24	4354271	Игольчатый подшипник	3
25	4252441	Палец	3
26	4197763	Пружинный штифт	3
27	3049872	Солнечная шестерня	1
28	4269295	Упорная пластина	6
29	1014490	Водило	1
30	4192979	Проставка	1
31	3049873	Планетарная шестерня	3
33	4210853	Палец	3
35	2028764	Вал проп	1
37	2028763	Крышка	1
38	4210849	Игольчатый подшипник	3
39	J011230	Болт с шайбой	16
41	4245797	Пробка	3
43	M492564	Приводной винт	2
44	3053559	Информационная табличка	1
46	3057125	Гайка	1
47	4192910	Упорная пластина	6
48	4173093	Пружинный штифт	3
49	4285323	Стопорный палец	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
