Конвейер(2) — HITACHI HR420G-5

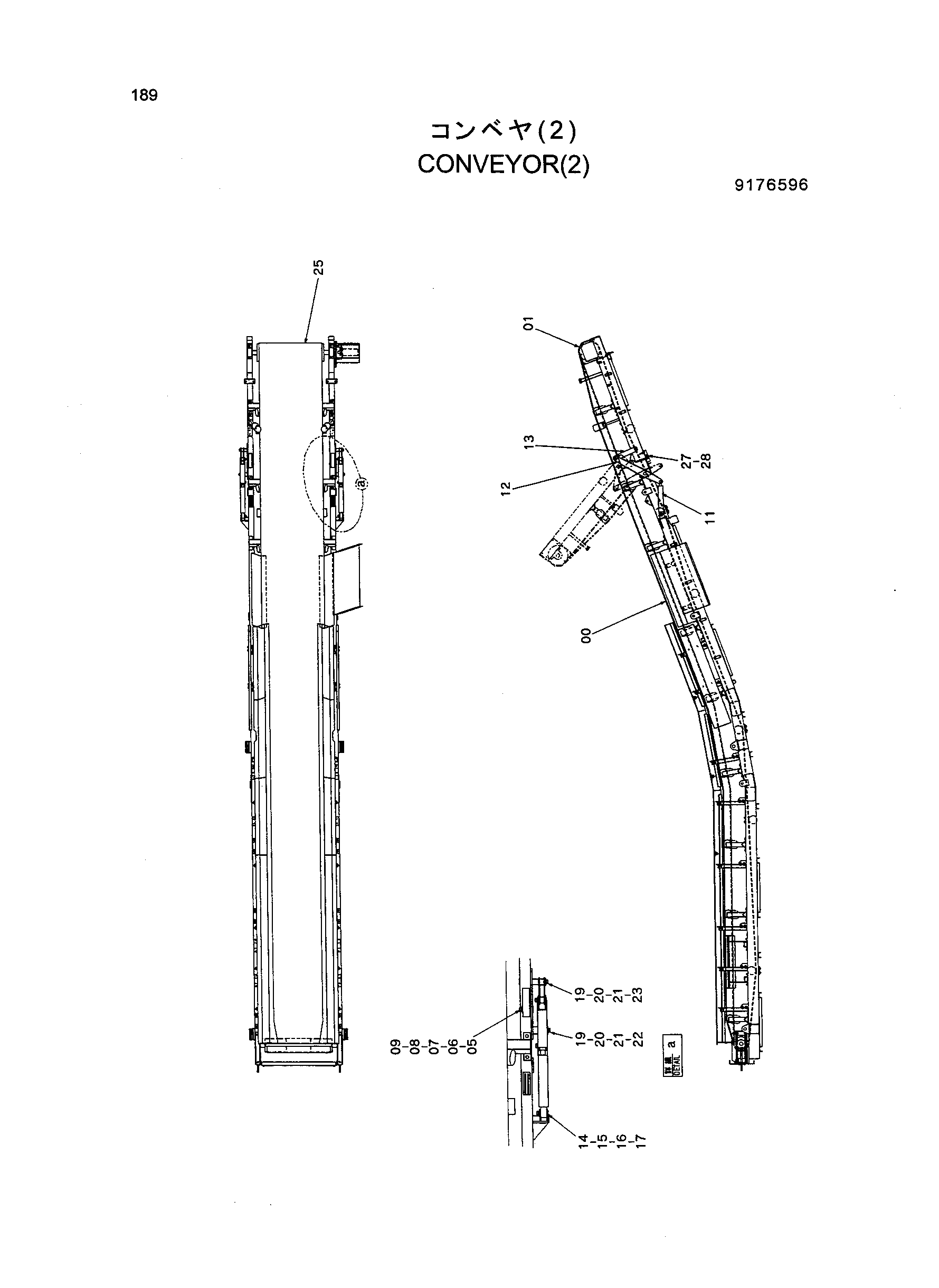

Заводская схема «Конвейер(2)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176597 | Конвейер | 1 |
| 01 | 9176598 | Конвейер | 1 |
| 03 | 4412267 | Паинтинг | 1 |
| 05 | 4397617 | Палец | 2 |
| 06 | A590142 | Шайба | 2 |
| 07 | J217085 | Шайба | 2 |
| 08 | A590916 | Пружинная шайба | 2 |
| 09 | J950016 | Гайка | 2 |
| 11 | 4381750 | Гидроцилиндр | 2 |
| 12 | 8070560 | Рычаг | 2 |
| 13 | 9749546 | Рычаг | 2 |
| 14 | 4393954 | Палец | 6 |
| 15 | J217085 | Шайба | 6 |
| 16 | A590916 | Пружинная шайба | 6 |
| 17 | J950016 | Гайка | 6 |
| 19 | J901625 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | J217085 | Шайба | 4 |
| 22 | A590142 | Шайба | 2 |
| 23 | A590130 | Шайба | 2 |
| 25 | 4411541 | Ремень | 1 |
| 27 | M262080 | Болт | 2 |
| 28 | J950020 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
