Каталог запчастей HITACHI
Платформа трубопроводы — HITACHI HR420G-5

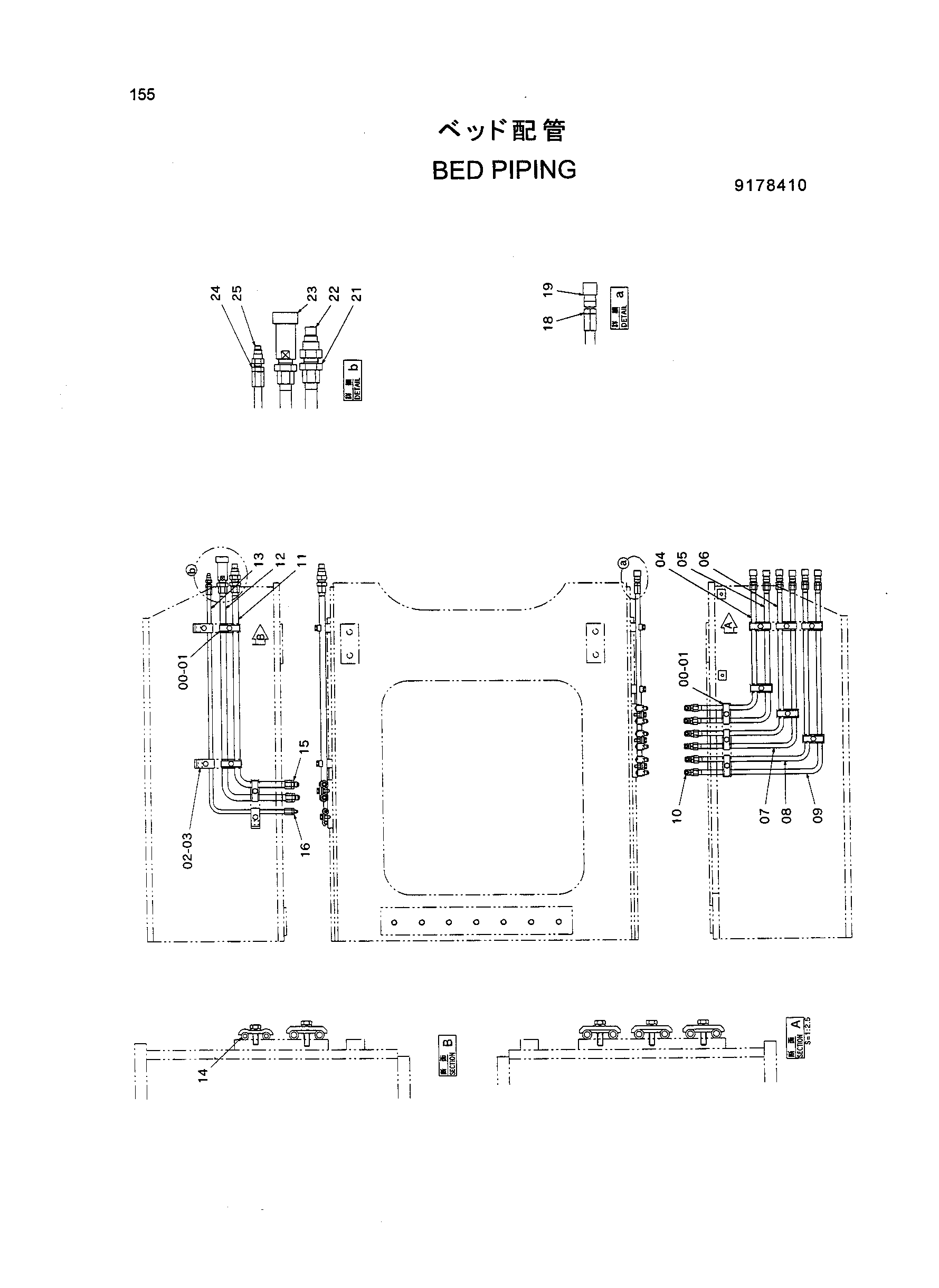

Заводская схема «Платформа трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4053593 | Хомут трубки | 12 |
| 01 | J011040 | Болт с шайбой | 12 |
| 02 | 4001156 | Хомут трубки | 3 |
| 03 | J011030 | Болт с шайбой | 3 |
| 04 | 9751976 | Трубка | 1 |
| 05 | 9751977 | Трубка | 1 |
| 06 | 9751978 | Трубка | 1 |
| 07 | 9751979 | Трубка | 1 |
| 08 | 9751980 | Трубка | 1 |
| 09 | 9751981 | Трубка | 1 |
| 10 | 4154671 | Угловой штуцер | 6 |
| 11 | 9751973 | Трубка | 1 |
| 12 | 9751974 | Трубка | 1 |
| 13 | 9751972 | Трубка | 1 |
| 14 | 4393618 | Трубка | 3 |
| 15 | 4210361 | Адаптер | 2 |
| 16 | 4200465 | Адаптер | 1 |
| 18 | 4200466 | Адаптер | 6 |
| 19 | 4223518 | Пробка | 6 |
| 21 | 4379242 | Адаптер | 2 |
| 22 | 4041578 | Муфта | 1 |
| 23 | 4041579 | Муфта | 1 |
| 24 | 4152200 | Адаптер | 1 |
| 25 | 4025603 | Муфта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
