Гриззлй питатель(вибратор группа) — HITACHI HR420G-5

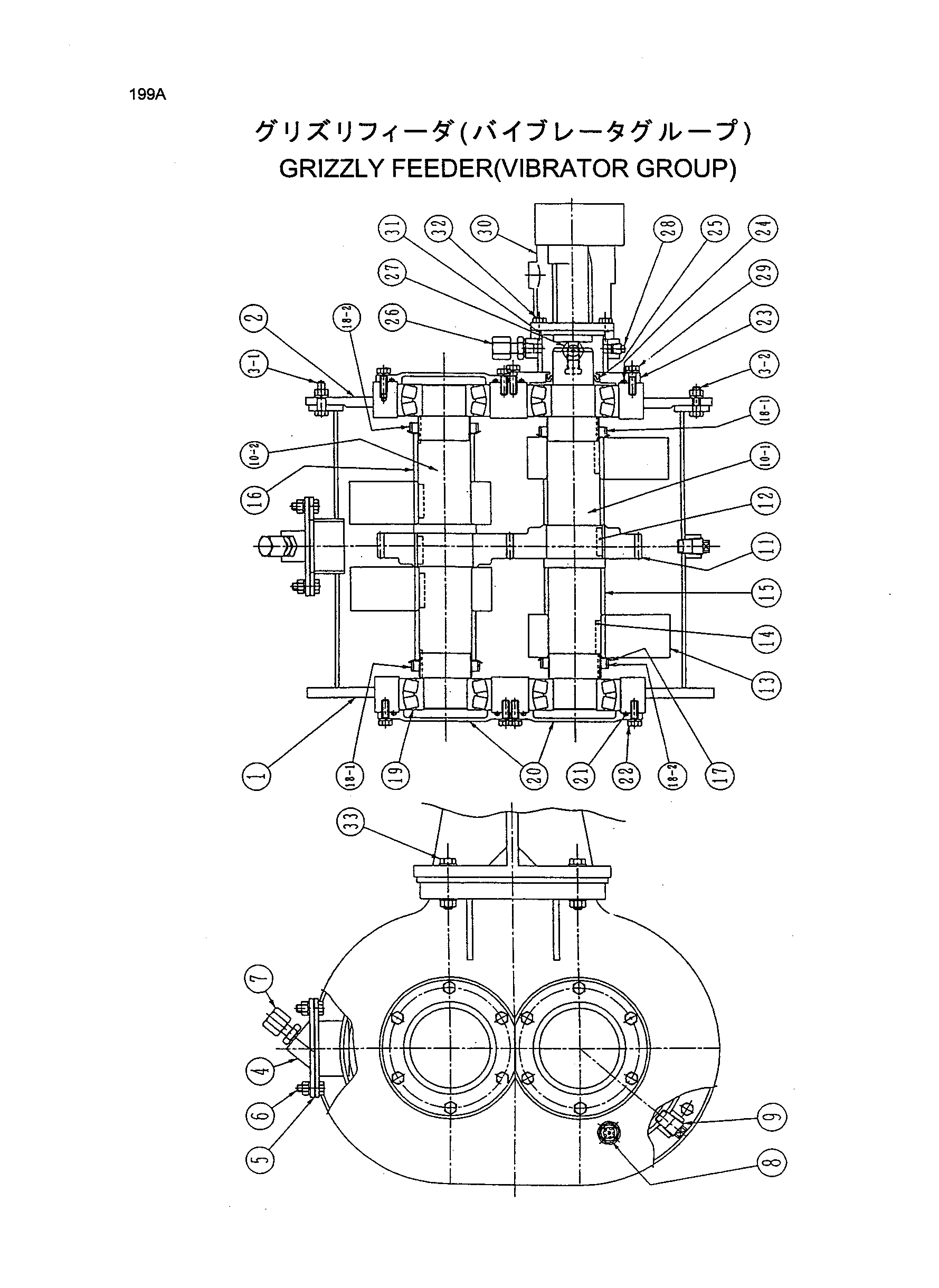

Заводская схема «Гриззлй питатель(вибратор группа)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| B01 | 4478514 | Фламе | 1 |
| B02 | 4478515 | Фламе | 1 |
| B03-1 | 4478516 | Болт реамер | 3 |
| B03-2 | 4478517 | Болт | 13 |
| B04 | 4478520 | Крышка | 1 |
| B05 | 4457661 | Манжета | 1 |
| B06 | 4478521 | Болт | 4 |
| B07 | 4478522 | Сапун воздушный | 1 |
| B08 | 4478523 | Указатель | 1 |
| B09 | 4478524 | Пробка дренажный | 1 |
| B10-1 | 4478525 | Вал | 1 |
| B10-2 | 4478526 | Вал | 1 |
| B11 | 4478527 | Шестерня | 2 |
| B12 | 4478528 | Шпонка | 2 |
| B13 | 4478530 | Груз | 4 |
| B14 | 4478531 | Шпонка | 4 |
| B15 | 4478532 | Спеакер | 2 |
| B16 | 4478533 | Спеакер | 2 |
| B17 | 4478534 | Стопорная шайба | 4 |
| B18-1 | 4478535 | Гайка блокировка | 2 |
| B18-2 | 4473536 | Гайка блокировка | 2 |
| B19 | 4457662 | Подшипник | 4 |
| B20 | 4478539 | Крышка | 3 |
| B21 | 4473540 | Уплотнительное кольцо | 3 |
| B22 | 4478541 | Болт | 18 |
| B23 | 4478542 | Кронштейн | 1 |
| B24 | 4478543 | Уплотнительное кольцо | 1 |
| B25 | 4457663 | Уплотнение масляный | 1 |
| B26 | 4478544 | Сапун воздушный | 1 |
| B27 | 4478545 | Указатель | 1 |
| B28 | 4478546 | Пробка дренажный | 1 |
| B29 | 4478547 | Болт | 6 |
| B30 | 4345124 | Гидромотор масляный | 1 |
| B31 | 4478548 | Уплотнительное кольцо | 1 |
| B32 | 4478549 | Болт | 4 |
| B33 | 4478550 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
