Конвейер трубопроводы — HITACHI HR420G-5

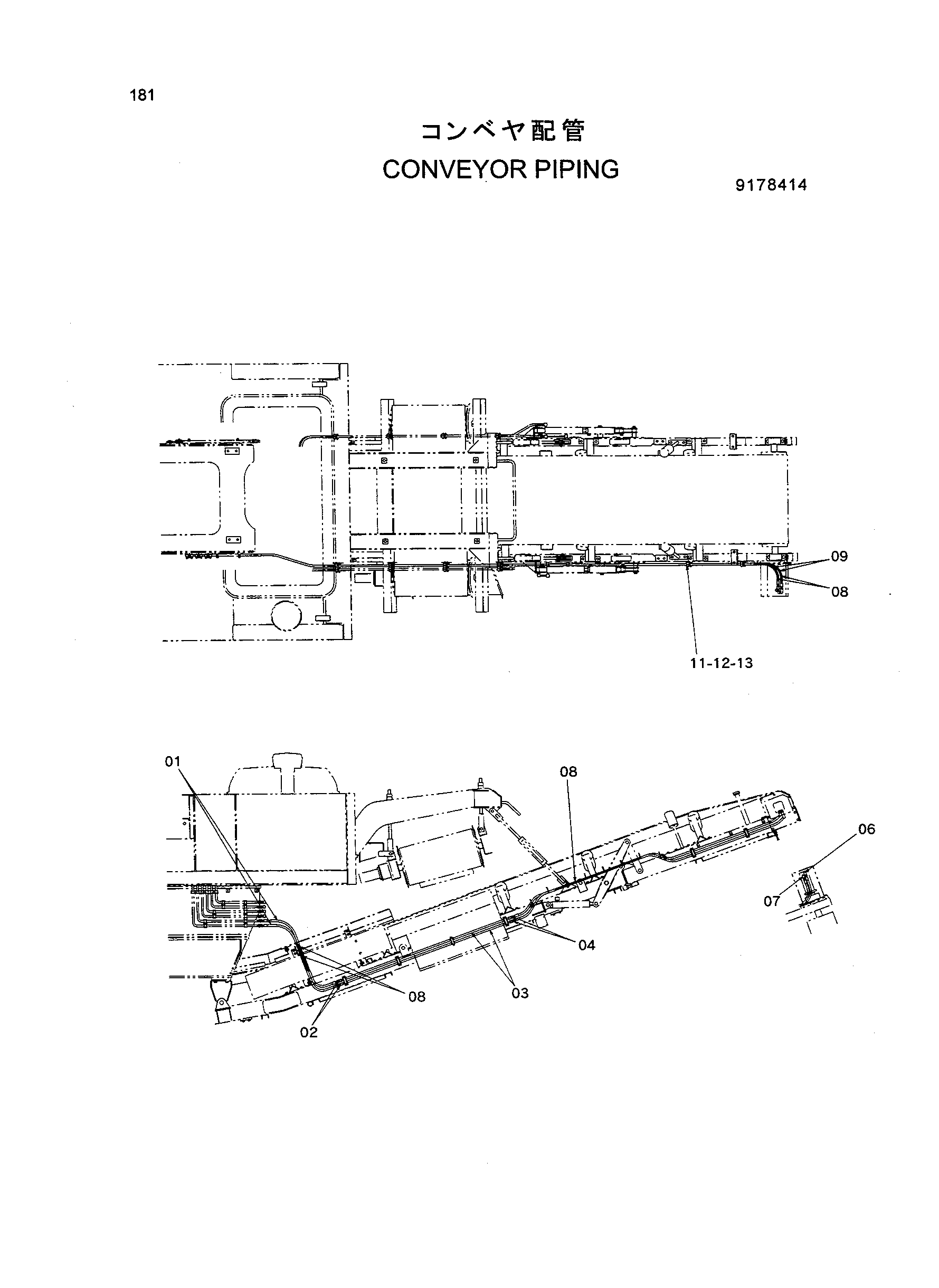

Заводская схема «Конвейер трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4293010	Шланг	2
02	4200466	Адаптер	2
03	9751743	Трубка	2
04	4200466	Адаптер	2
06	4277651	Угловой штуцер	1
07	4200471	Угловой штуцер	1
08	4044420	Защитный кожух	14
09	4305247	Шланг	2
11	4349111	Хомут	12
12	4344284	Втулка	12
13	J010850	Болт с шайбой	4

Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
