Гидромотор шкив — HITACHI HR420G-5

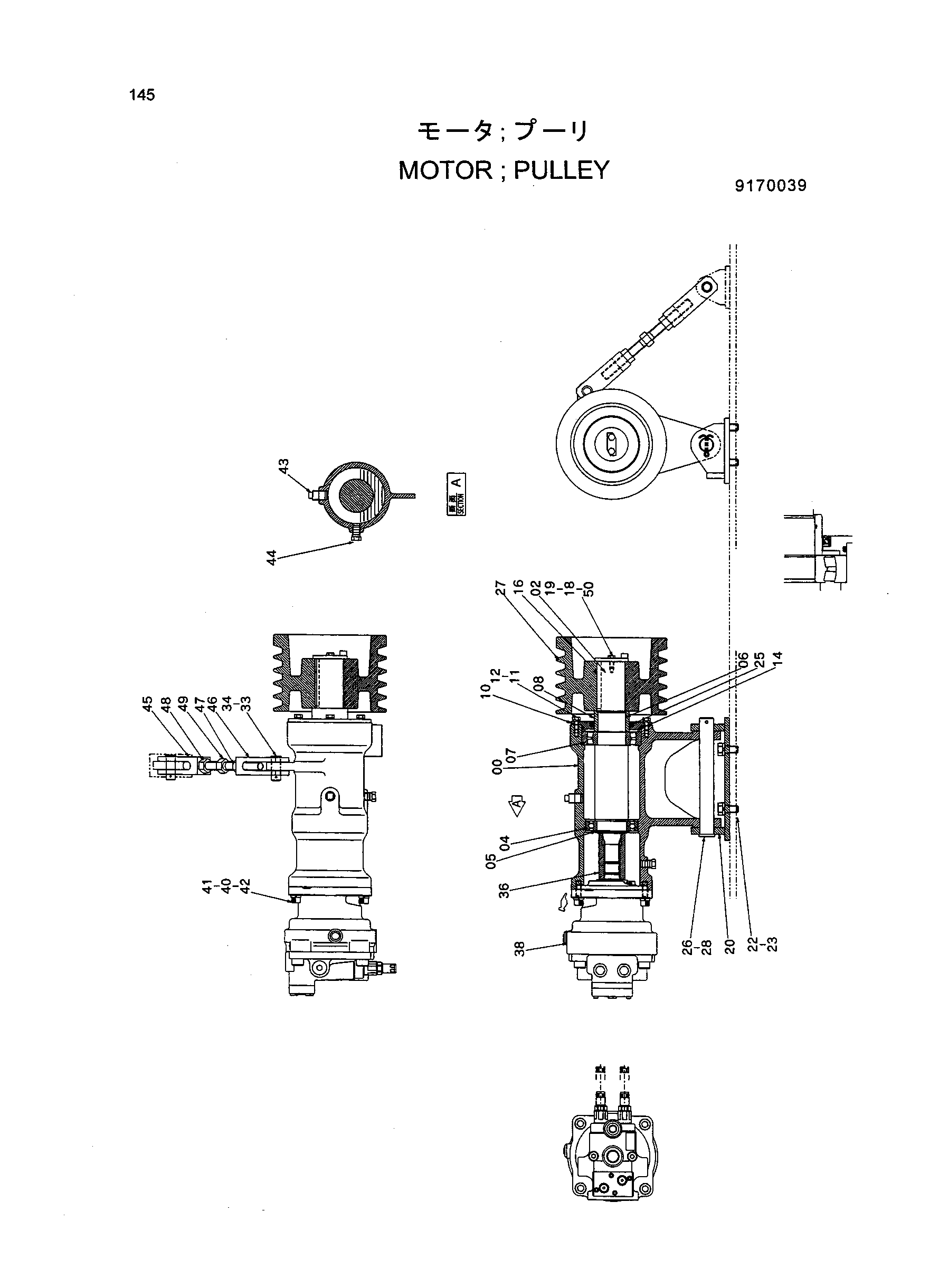

Заводская схема «Гидромотор шкив» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2042360 | Корпус | 1 |
| 02 | 2037524 | Вал | 1 |
| 04 | Z954804 | Подшипник шарик | 1 |
| 05 | Z991351 | Кольцо ретаинин | 1 |
| 06 | 4154310 | Уплотнительное кольцо | 1 |
| 07 | 4504707 | Подшипник. спх.рол. | 1 |
| 08 | 4345019 | Проставка | 1 |
| 10 | 2037538 | Корпус | 1 |
| 11 | J901228 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 14 | A810610 | Уплотнительное кольцо | 1 |
| 16 | 4345211 | Шпонка | 1 |
| 18 | X4833 | Стопорная пластина | 1 |
| 19 | J901025 | Болт | 2 |
| 20 | 8070723 | Кронштейн | 1 |
| 22 | J912045 | Болт | 4 |
| 23 | A590920 | Пружинная шайба | 4 |
| 25 | 4215632 | Масляное уплотнение | 1 |
| 26 | 4344906 | Палец | 1 |
| 27 | 3081027 | Шкив V | 1 |
| 28 | A768063 | Шплинт | 1 |
| 33 | 4345026 | Палец | 2 |
| 34 | A765040 | Шплинт | 2 |
| 36 | 3080837 | Муфта | 1 |
| 38 | 4392716 | Гидромотор | 1 |
| 40 | A590916 | Пружинная шайба | 4 |
| 41 | 4114405 | Шайба | 4 |
| 42 | M341656 | Болт с внутренним шестигранником | 4 |
| 43 | 4234782 | Пробка | 1 |
| 44 | 4509122 | Пробка | 2 |
| 45 | 4349359 | Крышка | 1 |
| 46 | 4394360 | Концевой вилка(правый) | 1 |
| 47 | J951024 | Гайка | 1 |
| 48 | J956024 | Гайка | 1 |
| 49 | 4394358 | Болт | 1 |
| 50 | 9745054 | Фиксатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
