Трубопроводы основной(1) — HITACHI HR420G-5

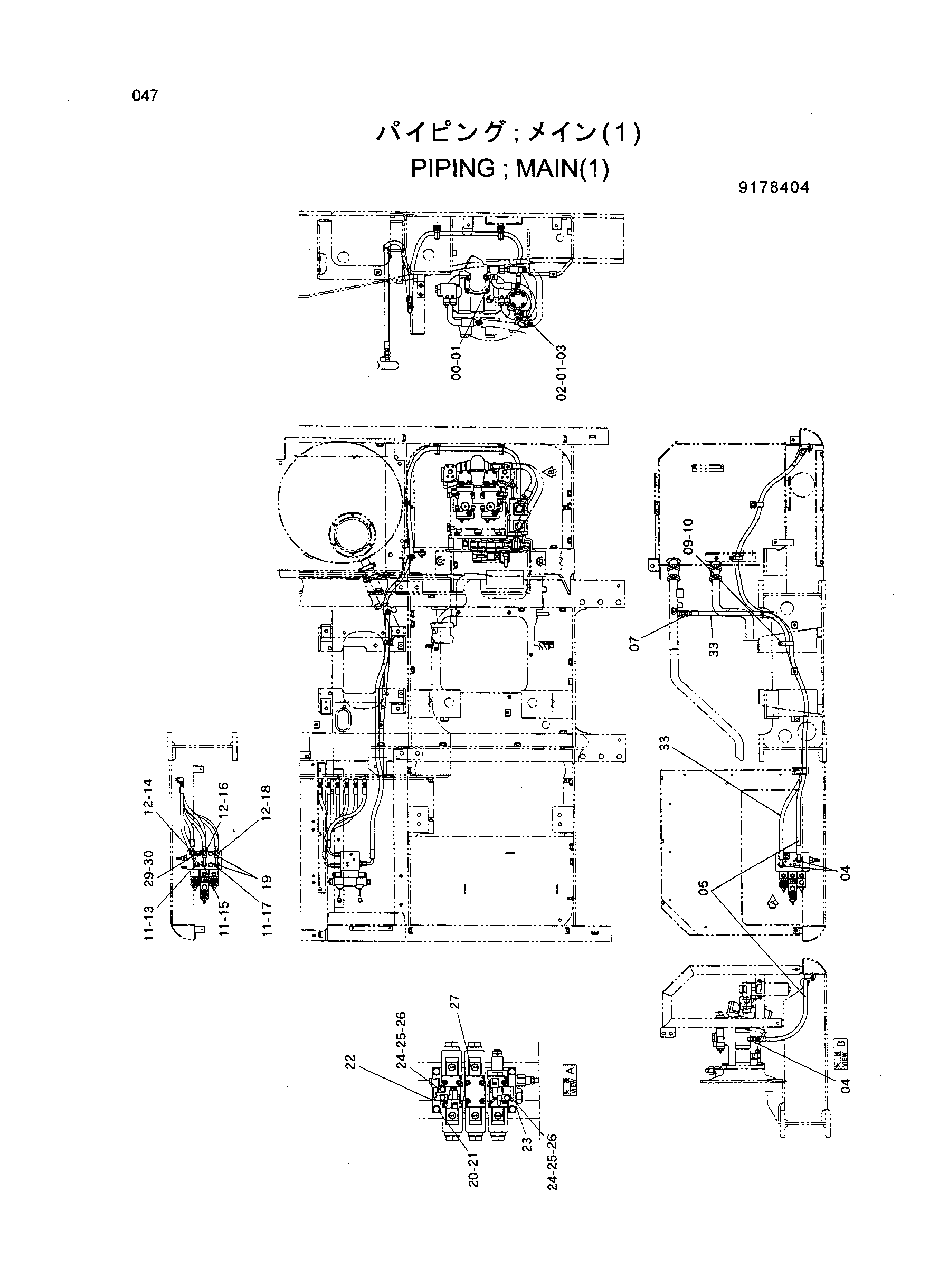

Заводская схема «Трубопроводы основной(1)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4218070 | Тройник | 1 |
| 01 | 4187308 | Уплотнительное кольцо | 2 |
| 02 | 4157562 | Угловой штуцер | 1 |
| 03 | 4320234 | Шланг | 1 |
| 04 | 4210361 | Адаптер | 3 |
| 05 | 4414637 | Шланг | 1 |
| 07 | 4221290 | Адаптер | 1 |
| 09 | 4190266 | Зажим | 1 |
| 10 | J011020 | Болт | 1 |
| 11 | 4231142 | Адаптер | 3 |
| 12 | 4200466 | Адаптер | 3 |
| 13 | 4414420 | Шланг | 1 |
| 14 | 4414419 | Шланг | 1 |
| 15 | 4414445 | Шланг | 1 |
| 16 | 4414418 | Шланг | 1 |
| 17 | 4414417 | Шланг | 1 |
| 18 | 4414416 | Шланг | 1 |
| 19 | 4093624 | Пробка | 2 |
| 20 | J900806 | Болт | 4 |
| 21 | A590908 | Пружинная шайба | 4 |
| 22 | 8073758 | Кронштейн | 1 |
| 23 | 8073757 | Кронштейн | 1 |
| 24 | 4336874 | Кронштейн | 5 |
| 25 | J900610 | Болт | 5 |
| 26 | A590906 | Пружинная шайба | 5 |
| 27 | 4392721 | Блок клапанов | 1 |
| 29 | 4355012 | Датчик давления | 1 |
| 30 | 4393883 | Переходник S | 1 |
| 33 | 4424043 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
