Гидролинии хода(верхний) — HITACHI HR420G-5

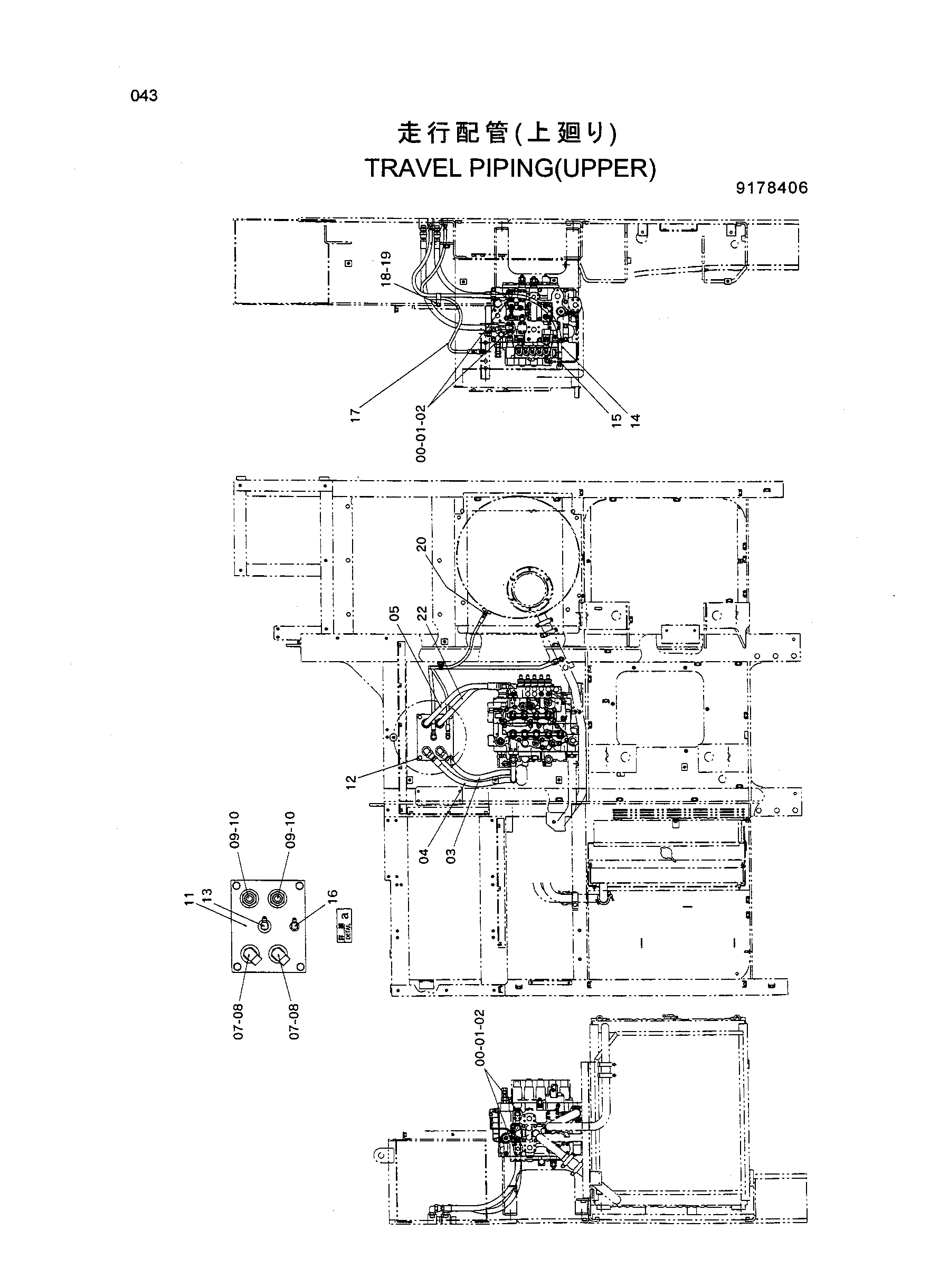

Заводская схема «Гидролинии хода(верхний)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Z986910 | Франге сприт | 8 |
| 01 | Z971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 03 | 4414281 | Шланг | 1 |
| 04 | 4205353 | Шланг | 1 |
| 05 | 4414567 | Шланг | 1 |
| 07 | 4157562 | Угловой штуцер | 2 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4189619 | Адаптер | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | 8075334 | Пластина | 1 |
| 12 | J011030 | Болт с шайбой | 4 |
| 13 | 4200471 | Угловой штуцер | 1 |
| 14 | 4414431 | Шланг | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 16 | 4200470 | Угловой штуцер | 1 |
| 17 | 4414433 | Шланг | 1 |
| 18 | J011020 | Болт | 1 |
| 19 | 4190282 | Зажим | 1 |
| 20 | 4200468 | Адаптер | 1 |
| 22 | 4424034 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
