Боковой конвейер(1) — HITACHI HR420G-5

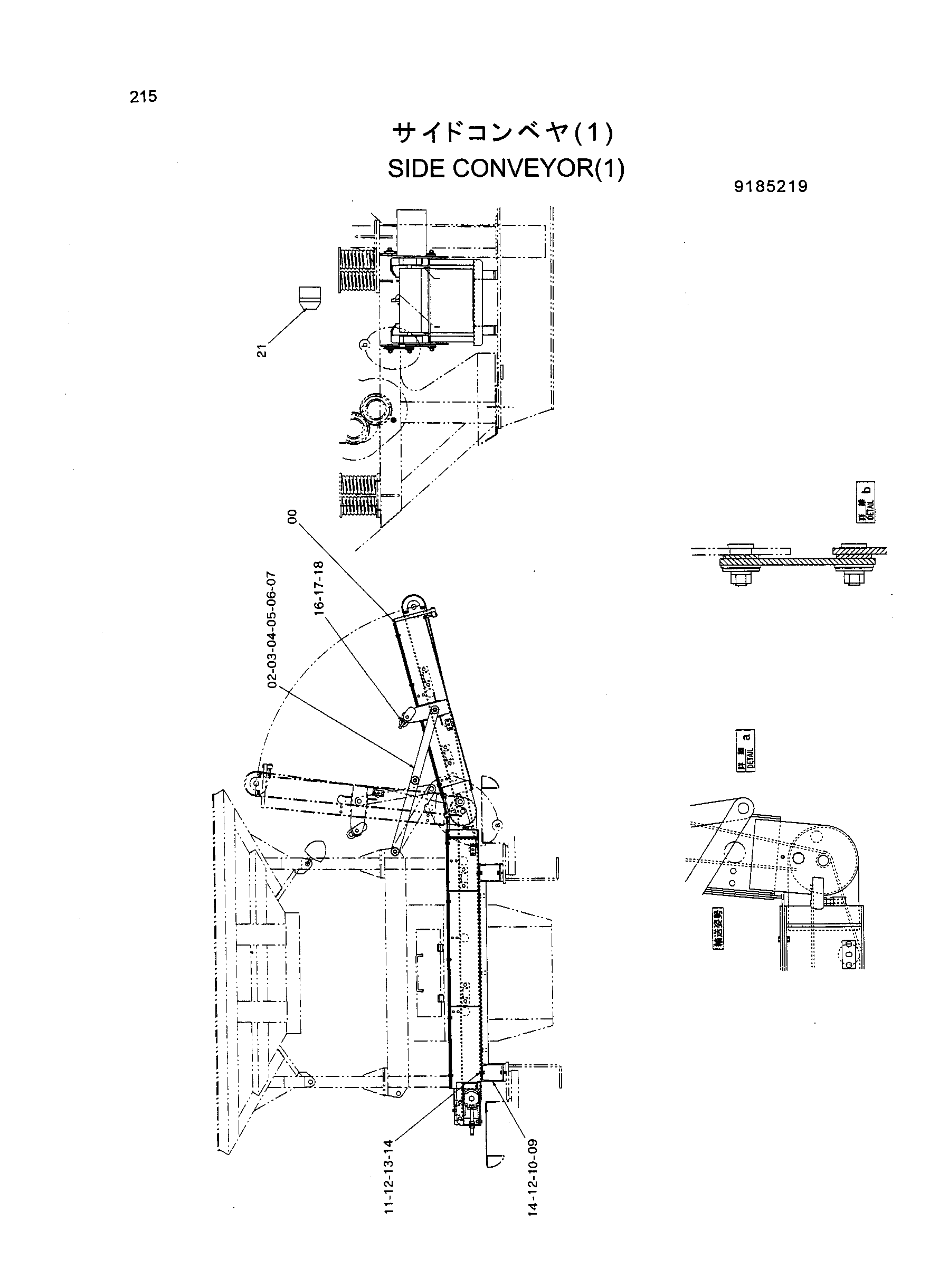

Заводская схема «Боковой конвейер(1)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9173800 | Конвейер | 1 |
| 02 | 9751158 | Тяга | 4 |
| 03 | 4407118 | Палец | 4 |
| 04 | A590130 | Шайба | 6 |
| 05 | J217085 | Шайба | 6 |
| 06 | A590916 | Пружинная шайба | 6 |
| 07 | J950016 | Гайка | 6 |
| 08 | J031230 | Болт | 4 |
| 09 | 6018253 | Рама | 1 |
| 11 | J901235 | Болт | 4 |
| 12 | A590112 | Шайба | 8 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | J950012 | Гайка | 4 |
| 16 | 8072782 | Подвес | 1 |
| 17 | 4407376 | Пластина | 2 |
| 18 | J011225 | Болт | 2 |
| 21 | 4418012 | Кхаин-блокк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
