Крышка(5) — HITACHI HR420G-5

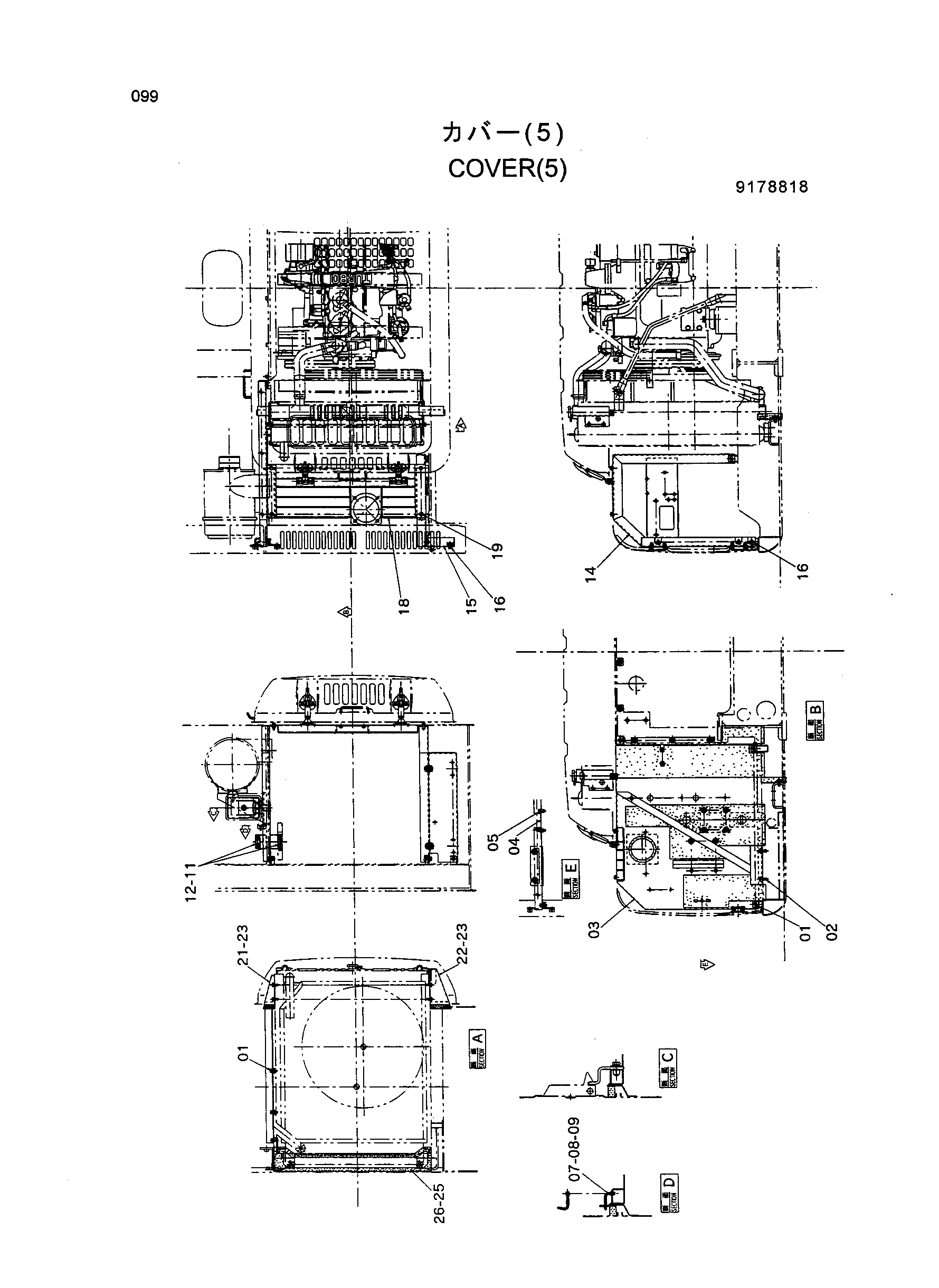

Заводская схема «Крышка(5)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт | 4 |
| 02 | J031235 | Болт | 2 |
| 03 | 9142896 | Крышка | 1 |
| 04 | 4353976 | Пластина | 1 |
| 05 | J021030 | Болт | 4 |
| 07 | 9738313 | Стойка | 1 |
| 08 | A590106 | Пружинная шайба | 1 |
| 09 | 4022696 | Палец | 1 |
| 11 | 4175253 | Кронштейн | 2 |
| 12 | J020614 | Болт с шайбой | 4 |
| 14 | 7030319 | Опора | 1 |
| 15 | 7030318 | Опора | 1 |
| 16 | J021030 | Болт | 5 |
| 18 | 7033981 | Крышка | 1 |
| 19 | J021030 | Болт | 4 |
| 21 | 8063297 | Крышка | 1 |
| 22 | 8063298 | Крышка | 1 |
| 23 | J021025 | Болт | 4 |
| 25 | 8063146 | Крышка | 1 |
| 26 | J031025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
