Ход пол — HITACHI HR420G-5

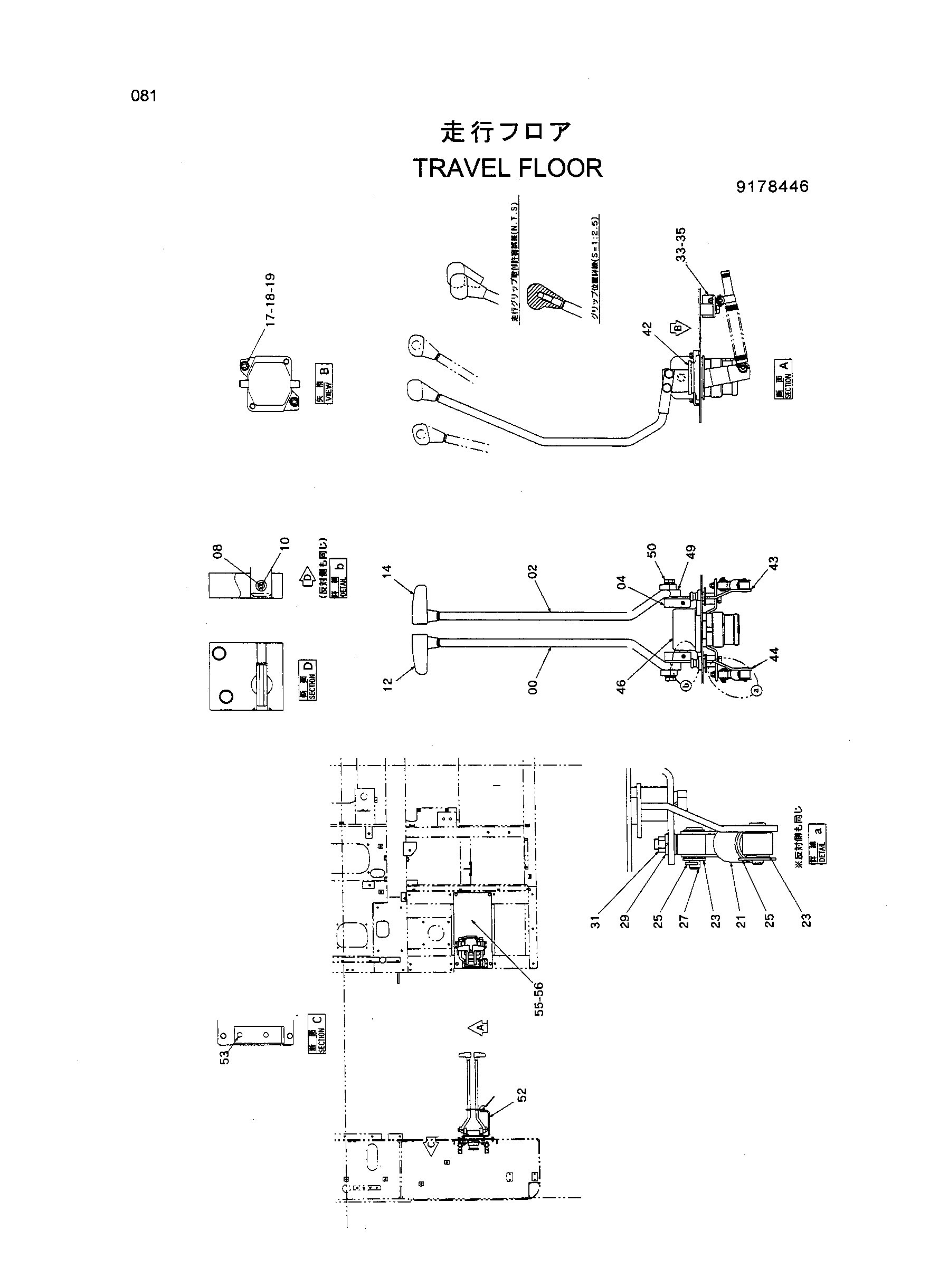

Заводская схема «Ход пол» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062667 | Рычаг | 1 |
| 02 | 8062623 | Рычаг | 1 |
| 04 | 3072628 | Кронштейн | 2 |
| 08 | 4205317 | Пружинный штифт | 2 |
| 10 | 4205318 | Пружинный штифт | 2 |
| 12 | 2038735 | Рукоятка | 1 |
| 14 | 2038734 | Рукоятка | 1 |
| 17 | J781035 | Болт с внутренним шестигранником | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | A590110 | Шайба | 2 |
| 21 | 4204959 | Амортизатор | 2 |
| 23 | A590108 | Шайба | 4 |
| 25 | 4022697 | Стопорный палец | 4 |
| 27 | 4044928 | Палец головка | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 31 | M500807 | Гайка | 2 |
| 33 | 4359716 | Кронштейн | 1 |
| 35 | J011020 | Болт | 2 |
| 42 | 3076503 | Защитный чехол | 2 |
| 43 | 9742277 | Левый кронштейн | 1 |
| 44 | 9742276 | Правый кронштейн | 1 |
| 46 | 9169583 | Пилотный клапан | 1 |
| 47 | J021225 | Болт с шайбой | 2 |
| 49 | 4395637 | Проставка | 2 |
| 50 | J021055 | Болт с шайбой | 4 |
| 52 | 8071427 | Замок | 1 |
| 53 | J011025 | Болт с шайбой | 2 |
| 55 | 7036051 | Пол | 1 |
| 56 | J021025 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
