Гидроножницы крышка — HITACHI HR420G-5

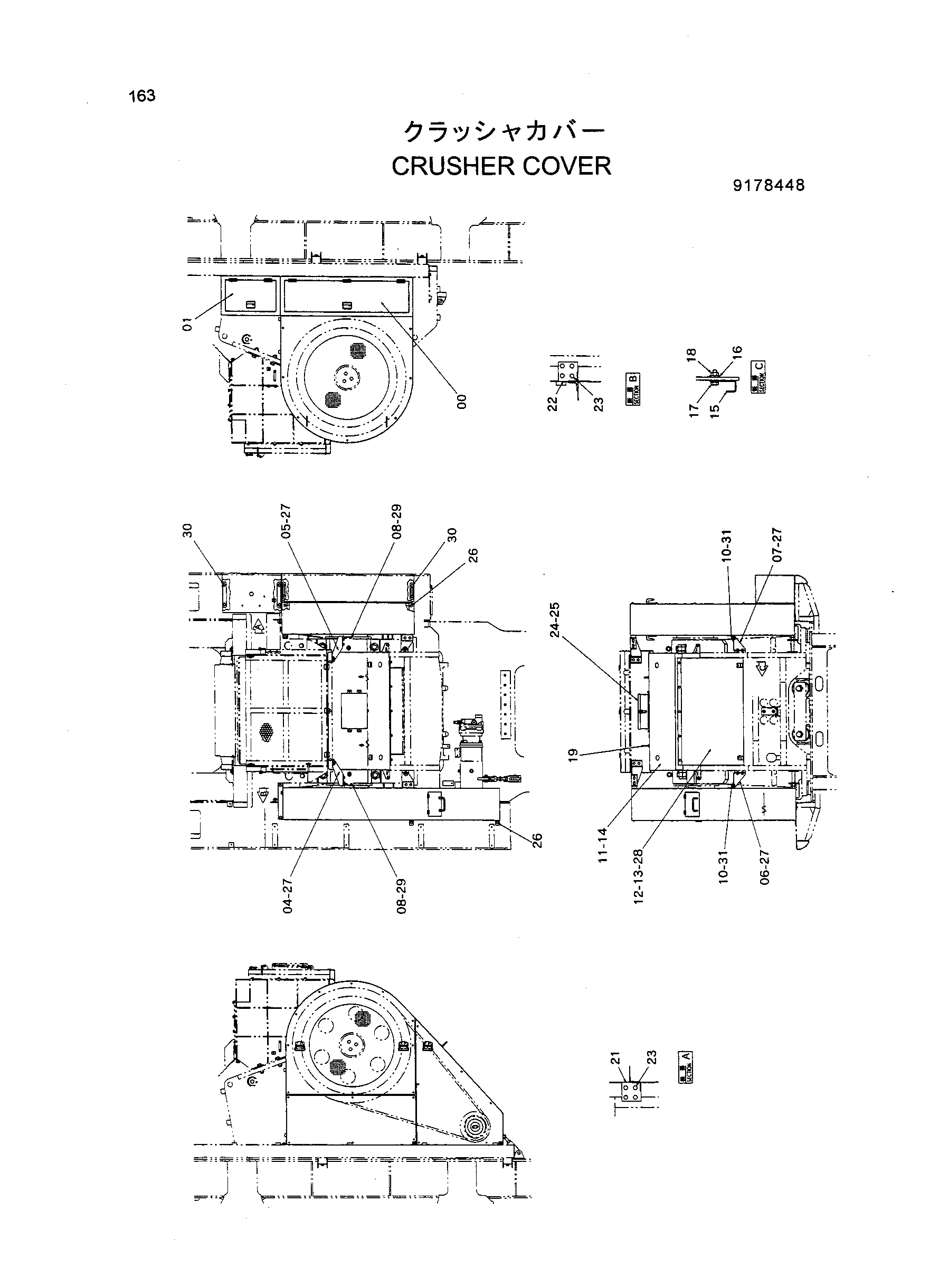

Заводская схема «Гидроножницы крышка» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018166 | Короб | 1 |
| 01 | 6018165 | Короб | 1 |
| 04 | 8071583 | Кронштейн | 1 |
| 05 | 8071546 | Кронштейн | 1 |
| 06 | 8071667 | Кронштейн | 1 |
| 08 | 8071590 | Кронштейн | 1 |
| 10 | J950012 | Гайка | 4 |
| 11 | 6018076 | Крышка | 1 |
| 12 | 4399759 | Резиновая прокладка | 1 |
| 13 | 4399769 | Пластина | 1 |
| 14 | J021225 | Болт с шайбой | 5 |
| 15 | 4404583 | Пластина | 2 |
| 16 | 4408150 | Пластина | 2 |
| 17 | J010825 | Болт | 2 |
| 18 | J950008 | Гайка | 2 |
| 19 | Z960821 | Болт проушина | 2 |
| 21 | 8070866 | Кронштейн | 1 |
| 22 | 8070865 | Кронштейн | 1 |
| 23 | J011225 | Болт | 8 |
| 24 | 8072506 | Короб | 1 |
| 25 | J011018 | Болт | 4 |
| 26 | J021230 | Болт | 7 |
| 27 | J021225 | Болт с шайбой | 8 |
| 28 | J031230 | Болт | 5 |
| 29 | J031225 | Болт с шайбой | 8 |
| 30 | J021025 | Болт | 8 |
| 31 | J021230 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
