Рама основной — HITACHI HR420G-5

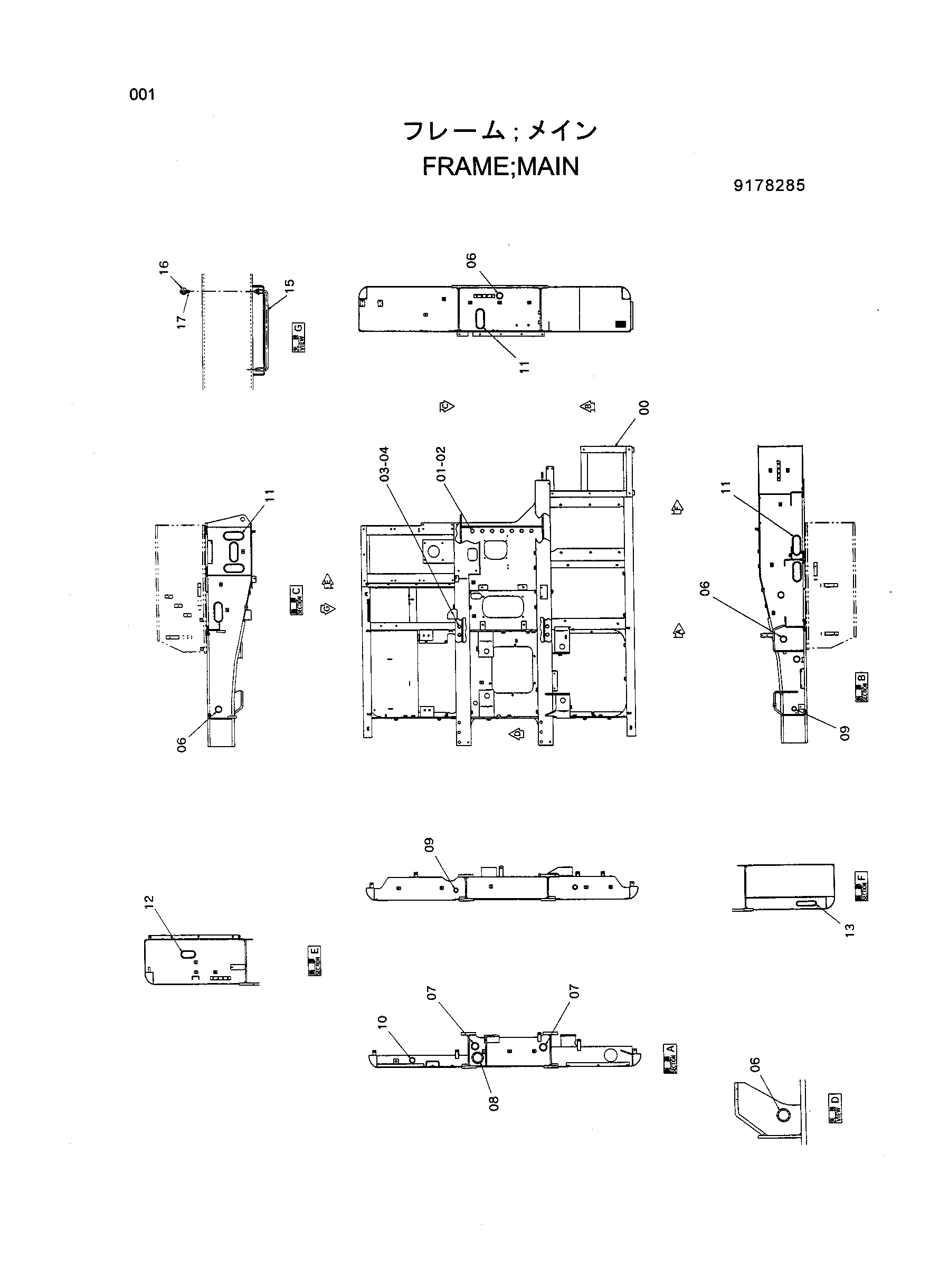

Заводская схема «Рама основной» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006398 | Рама основной | 1 |
| 01 | J912060 | Болт | 7 |
| 02 | A590120 | Шайба | 7 |
| 03 | J911860 | Болт | 4 |
| 04 | A590118 | Шайба | 4 |
| 06 | 4201749 | Резиновая втулка | 6 |
| 07 | 4255530 | Резиновая втулка | 2 |
| 08 | 4201986 | Резиновая втулка | 1 |
| 09 | 4210661 | Резиновая втулка | 3 |
| 10 | 4201995 | Резиновая втулка | 1 |
| 11 | 4402370 | Резиновая втулка | 7 |
| 12 | 4402369 | Резиновая втулка | 1 |
| 13 | 4293794 | Резиновая втулка | 1 |
| 15 | 4341788 | Стойка | 1 |
| 16 | A590108 | Шайба | 1 |
| 17 | 4022697 | Стопорный палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
