Электрооборудование(2) — HITACHI HR420G-5

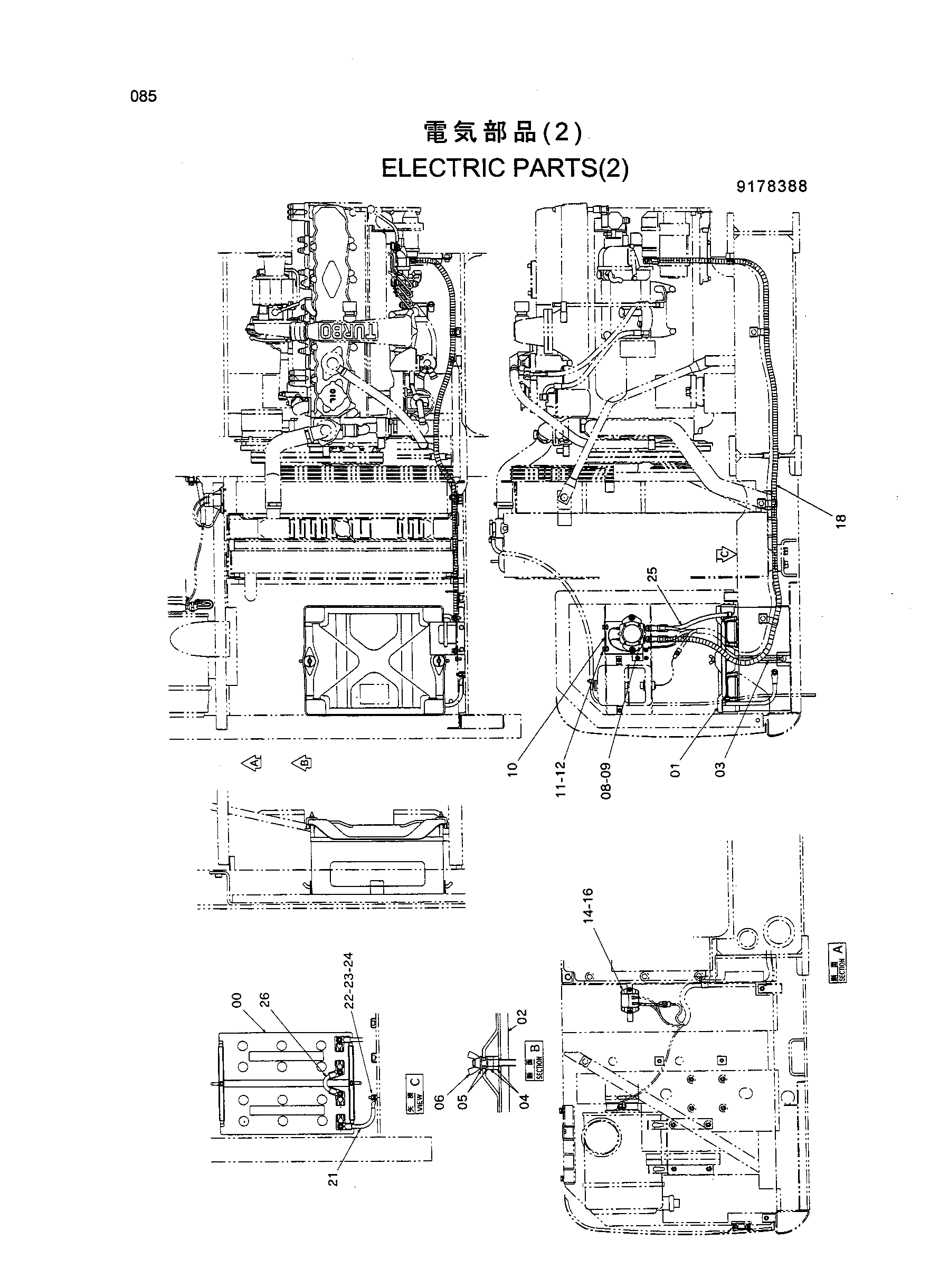

Заводская схема «Электрооборудование(2)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4237921 | Аккумулятор | 2 |
| 01 | 4351892 | Крышка аккумулятор | 1 |
| 02 | Z445214 | Опора | 2 |
| 03 | 4257034 | Болт крюк | 2 |
| 04 | J950010 | Гайка | 4 |
| 05 | A590110 | Шайба | 4 |
| 06 | M570010 | Гайка винг | 2 |
| 08 | 4168218 | Реле аккумулятор | 1 |
| 09 | J020830 | Болт с шайбой | 2 |
| 10 | 3056019 | Крышка | 1 |
| 11 | J900816 | Болт | 3 |
| 12 | A590108 | Шайба | 3 |
| 14 | 4362981 | Реле защитный | 1 |
| 16 | J450620 | Винт с шайбой | 2 |
| 18 | 4260760 | Жгут проводов | 1 |
| 21 | 4263509 | Жгут проводов | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | A590110 | Шайба | 1 |
| 25 | 4367870 | Жгут проводов | 1 |
| 26 | 4350736 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
