Управление короб детали — HITACHI HR420G-5

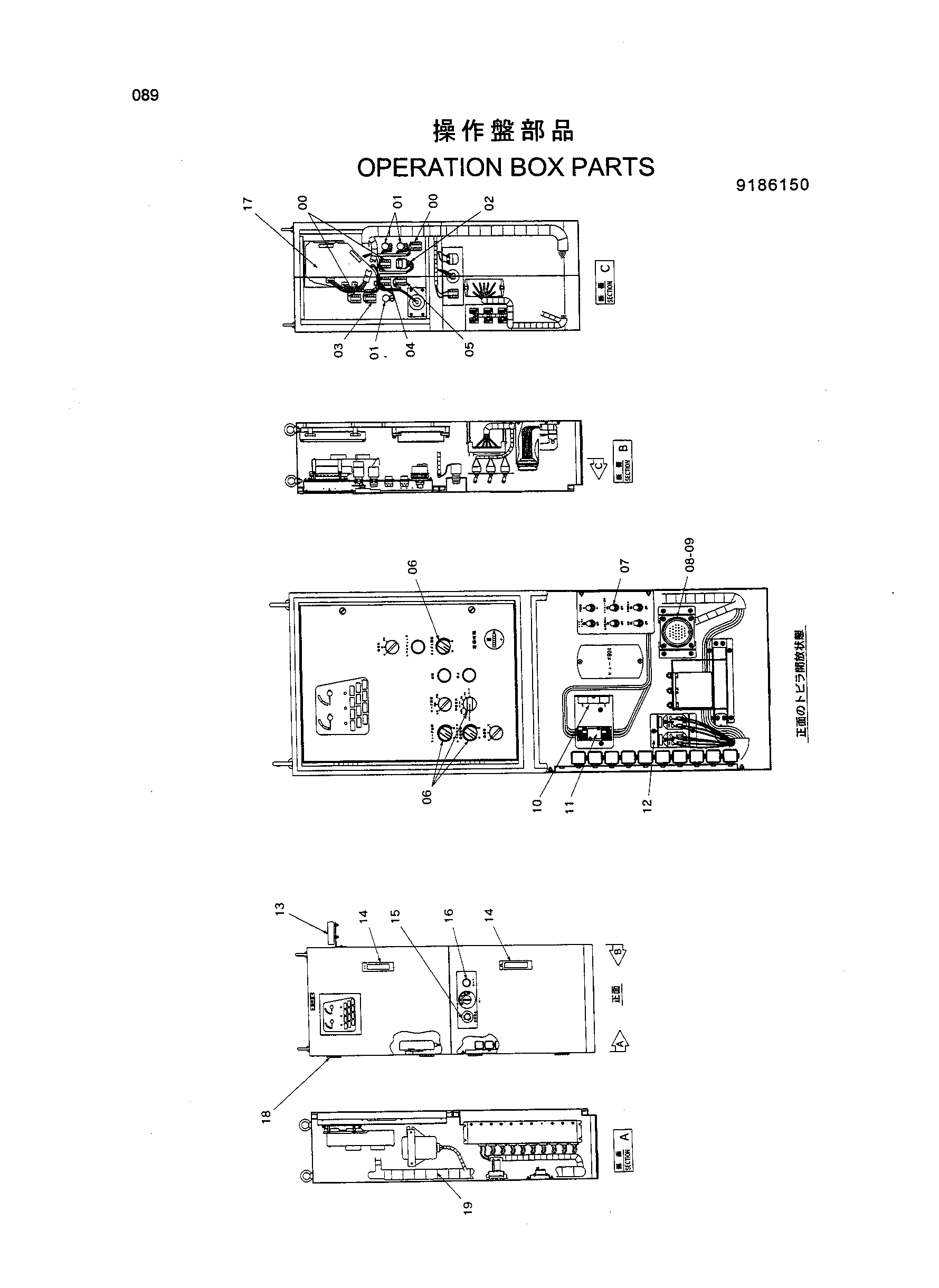

Заводская схема «Управление короб детали» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4403118 | Выключатель поворотный | 3 |
| 01 | 4421747 | Ресистор вариа. | 3 |
| 02 | 4421772 | Выключатель поворотный | 1 |
| 03 | 4426777 | Выключатель | 1 |
| 04 | 4355033 | Выключатель | 1 |
| 05 | 4355032 | Выключатель | 1 |
| 06 | 4434274 | Рукоятка | 4 |
| 07 | 4426784 | Выключатель | 6 |
| 08 | 4434222 | Клемма | 1 |
| 09 | 4434223 | Колпачок | 1 |
| 10 | 4425191 | Резистор | 3 |
| 11 | 4434204 | Реле | 1 |
| 12 | 4426787 | Реле | 2 |
| 13 | 4091871 | Уровень | 1 |
| 14 | 4434039 | Рукоятка | 2 |
| 15 | 4355034 | Выключатель | 1 |
| 16 | 4426775 | Выключатель | 1 |
| 17 | 4415277 | Монитор | 1 |
| 18 | 4434229 | Петля | 6 |
| 32 | 3070974 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
