Радиатор — HITACHI HR420G-5

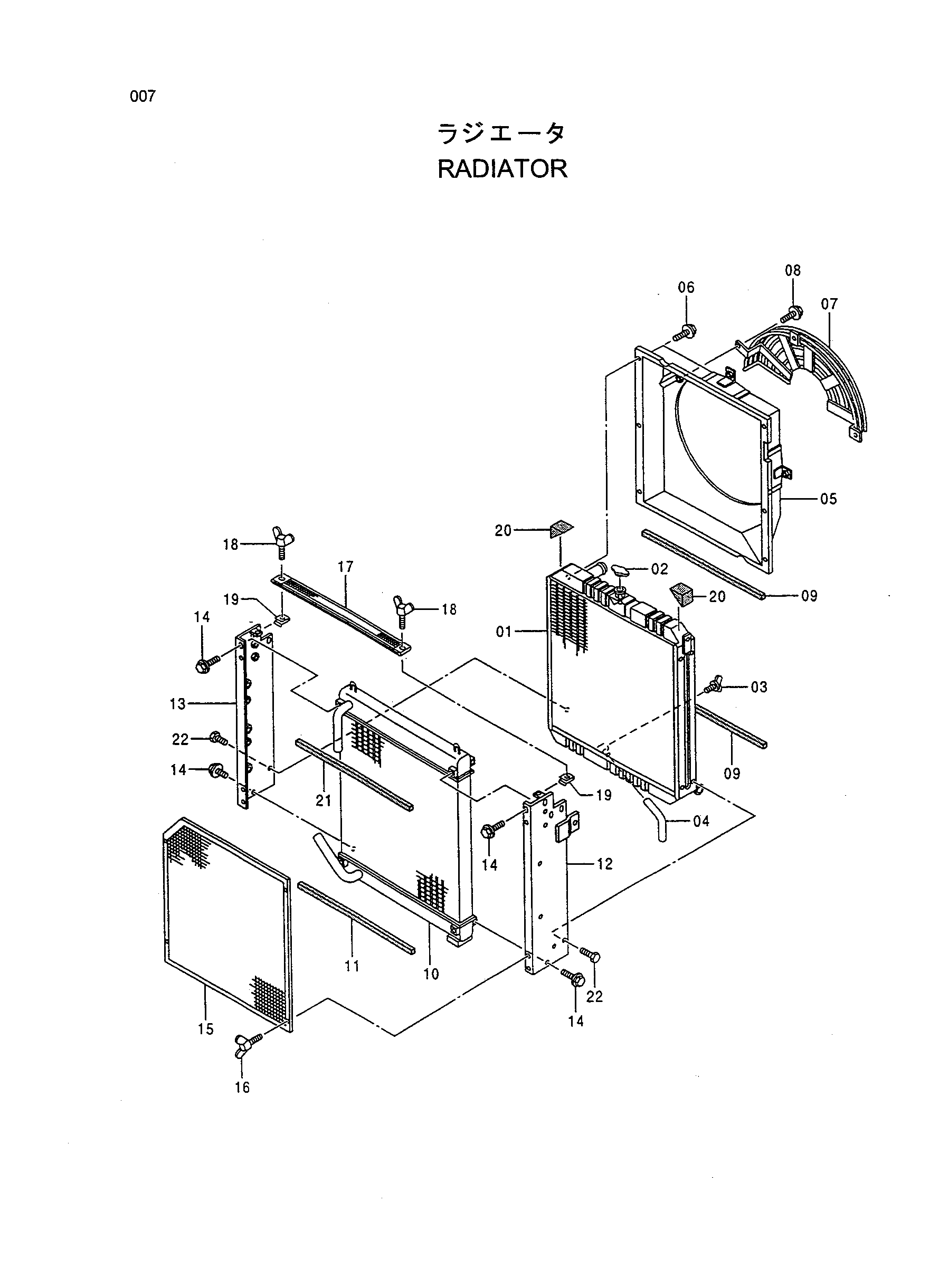

Заводская схема «Радиатор» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4352184 | Радиатор | 1 |
| 01 | 4380047 | Коре радиатор | 1 |
| 02 | 4152858 | Колпачок | 1 |
| 03 | 4201253 | Кокк дренажный | 1 |
| 04 | 4301400 | Трубка дренажный | 1 |
| 05 | 4380048 | Кожух | 1 |
| 06 | J021020 | Болт с шайбой | 6 |
| 07 | 4378090 | Защита вентилятор | 1 |
| 08 | J021020 | Болт с шайбой | 3 |
| 09 | 4380049 | Манжета | 2 |
| 10 | 4380050 | Масляный радиатор | 1 |
| 11 | 4380051 | Манжета | 1 |
| 12 | 4380052 | Опора | 1 |
| 13 | 4380053 | Опора | 1 |
| 14 | J021020 | Болт с шайбой | 8 |
| 15 | 4380054 | Защитный кожух | 1 |
| 16 | M360614 | Болт | 4 |
| 17 | 4380055 | Защитный кожух | 1 |
| 18 | M360614 | Болт | 2 |
| 19 | 4380056 | Комплект гайка | 2 |
| 20 | 4380057 | Манжета | 2 |
| 21 | 4380058 | Манжета | 1 |
| 22 | 4286940 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
