Конвейер(4) — HITACHI HR420G-5

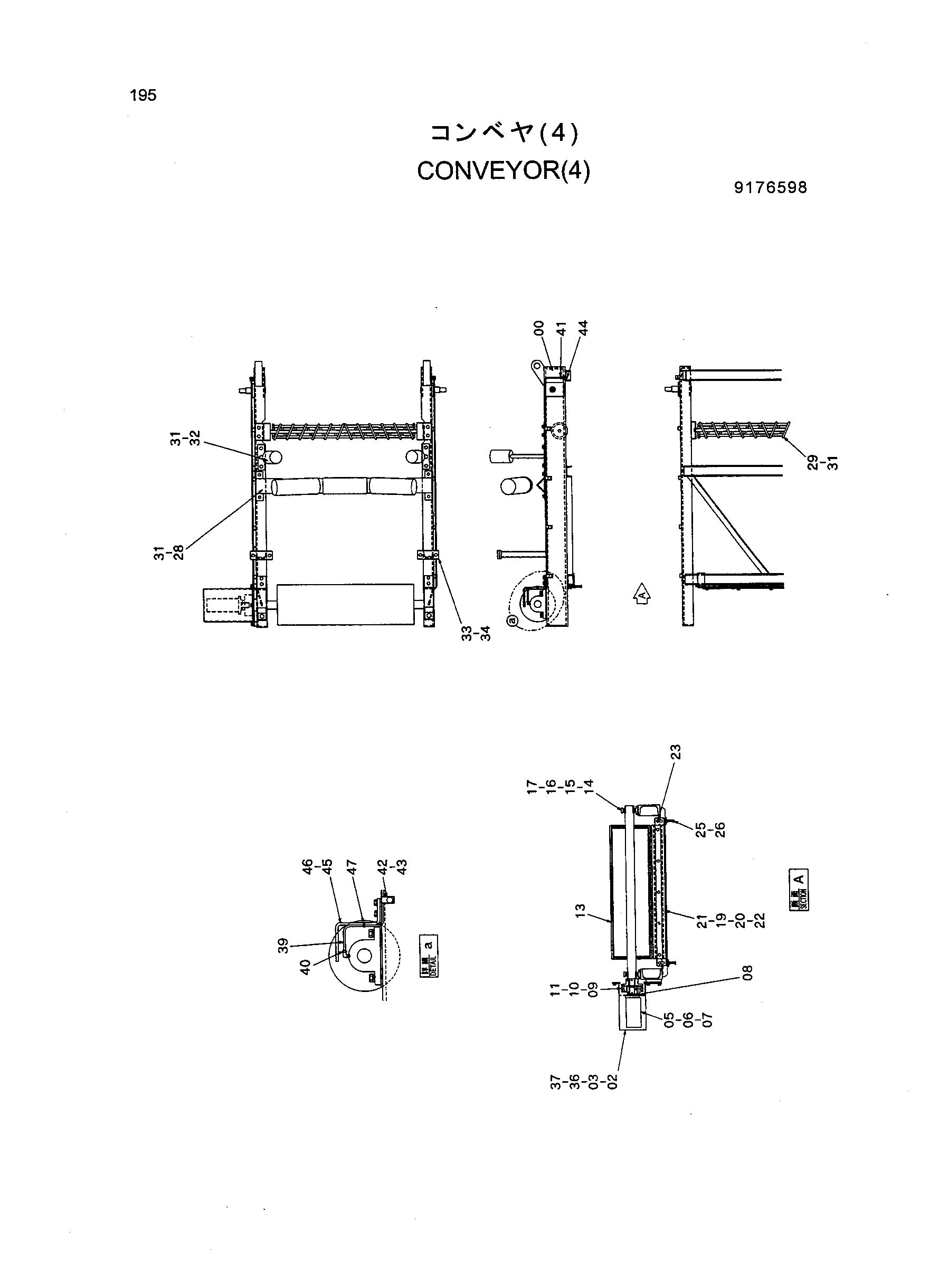

Заводская схема «Конвейер(4)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6017963 | Рама | 1 |
| 02 | 8071369 | Кронштейн | 1 |
| 03 | J021230 | Болт | 4 |
| 05 | 4392717 | Шестерённый гидромотор | 1 |
| 06 | M341230 | Болт с внутренним шестигранником | 4 |
| 07 | A590912 | Пружинная шайба | 4 |
| 08 | 4383825 | Регулировочная шайба | 1 |
| 09 | 4401307 | Муфта | 1 |
| 10 | 94-2292 | Шпонка | 1 |
| 11 | M450816 | Винт | 4 |
| 13 | 7035724 | Шкив | 1 |
| 14 | 4401305 | Подшипник. блок | 2 |
| 15 | J901650 | Болт | 4 |
| 16 | A590916 | Пружинная шайба | 4 |
| 17 | A590116 | Шайба | 4 |
| 19 | 4412196 | Скрапер | 1 |
| 20 | 4412199 | Пластина | 1 |
| 21 | 4412195 | Пластина | 1 |
| 22 | J011030 | Болт с шайбой | 5 |
| 23 | J031025 | Болт с шайбой | 2 |
| 25 | M261065 | Болт | 2 |
| 26 | J950010 | Гайка | 2 |
| 28 | 4411917 | Ролик | 1 |
| 29 | 4411919 | Ролик | 1 |
| 31 | J031025 | Болт с шайбой | 12 |
| 32 | 4419093 | Каток направляющая | 2 |
| 33 | 4401233 | Резиновая прокладка | 2 |
| 34 | M311025 | Болт флусх | 4 |
| 36 | 7034204 | Крышка | 1 |
| 37 | J011016 | Болт с шайбой | 5 |
| 39 | 4412306 | Трубка | 2 |
| 40 | 4502673 | Угловой штуцер | 2 |
| 41 | 4502672 | Разъём | 2 |
| 42 | 4190276 | Зажим | 8 |
| 43 | J011016 | Болт с шайбой | 8 |
| 44 | J75481 | Штуцер | 2 |
| 45 | 3083142 | Защитный кожух | 2 |
| 46 | J011025 | Болт с шайбой | 4 |
| 47 | 4055311 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
