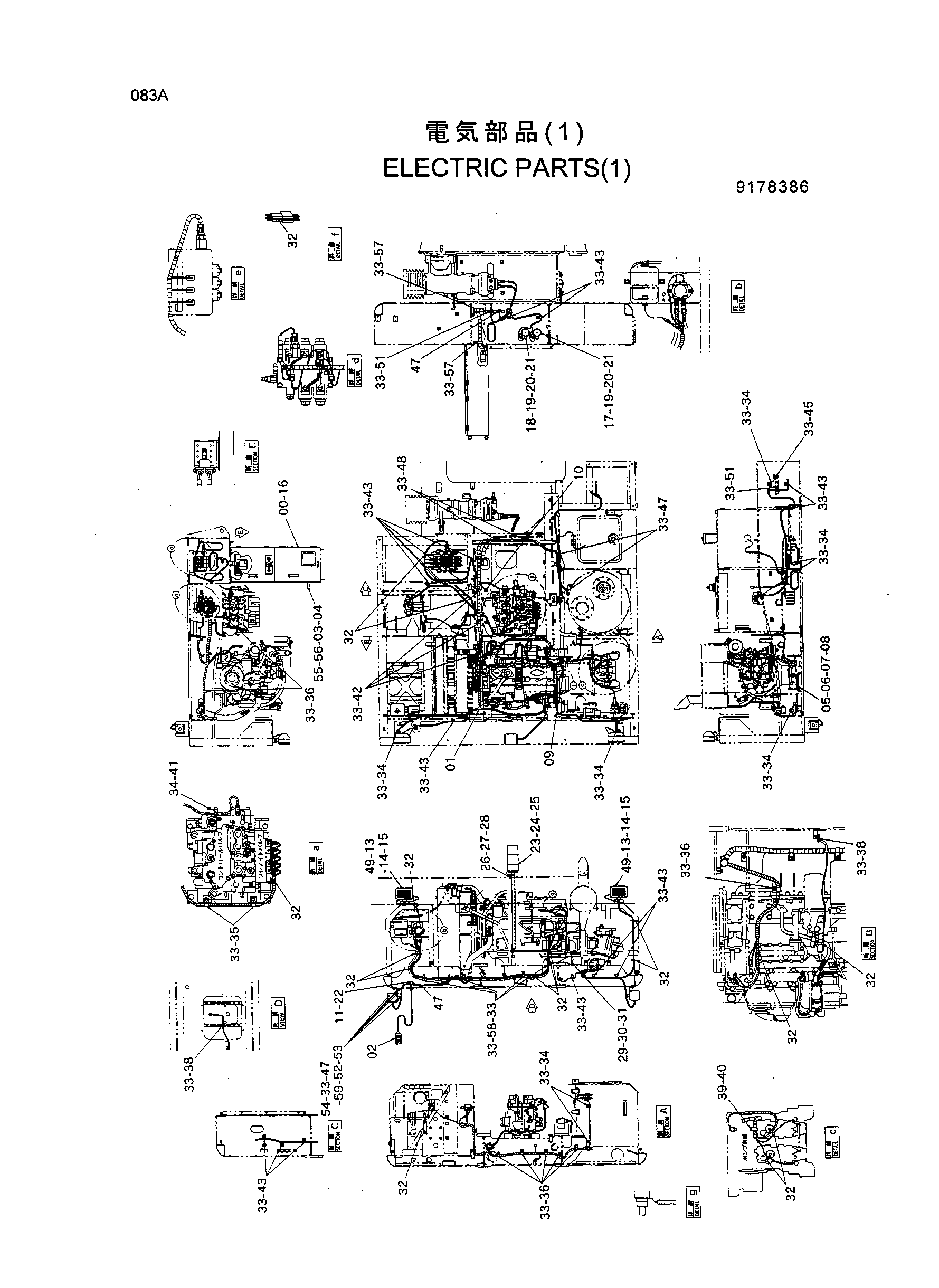

Электрооборудование(1) — HITACHI HR420G-5

Заводская схема «Электрооборудование(1)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9178387	Короб управление	1
01	0003404	Жгут проводов	1
02	4415167	Выключатель подвесной	1
03	4091871	Уровень	1
04	3070974	Кронштейн	1
05	4283028	Сигнализация	1
06	J900802	Болт	2
07	A590908	Пружинная шайба	2
08	A590108	Шайба	2
09	4190261	Зажим	1
11	4415173	Разъём трос	1
13	M430613	Винт	2
14	A590906	Пружинная шайба	2
15	4254604	Жгут проводов	2
16	J021025	Болт	4
17	4190705	Звуковой сигнал	1
18	4191499	Звуковой сигнал	1
19	J900812	Болт	2
20	4254603	Жгут проводов	2
21	A590908	Пружинная шайба	2
22	J460310	Винт с шайбой	4
23	4393018	Фонарь	1
24	8073827	Кронштейн	1
25	J011030	Болт с шайбой	5
26	4257159	Кронштейн	1
27	J901016	Болт	1
28	A590910	Пружинная шайба	1
29	J950010	Гайка	1
30	A590910	Пружинная шайба	1
31	A590110	Шайба	1
32	4055312	Зажим	16
33	J011020	Болт	56
34	4190261	Зажим	9
35	4190275	Зажим	2
36	4190273	Зажим	8
38	4190276	Зажим	2
39	J010616	Болт	2
40	4000860	Хомут	1
41	J011220	Болт с шайбой	1
42	4192035	Зажим	1
43	4190272	Зажим	3
45	4190260	Зажим	16
47	4257159	Кронштейн	1
48	4190273	Зажим	5
49	4336570	Фара	2
51	4420940	Кронштейн	2
52	4415282	Короб выключатель	2
53	9753333	Кронштейн	2
54	4007959	Резиновая втулка	2
55	J450520	Винт с шайбой	2
56	M500504	Гайка	2
57	4190264	Зажим	2
58	4190266	Зажим	4
59	J770516	Болт с внутренним шестигранником	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
