Гидроножницы(D гидравлический группа) — HITACHI HR420G-5

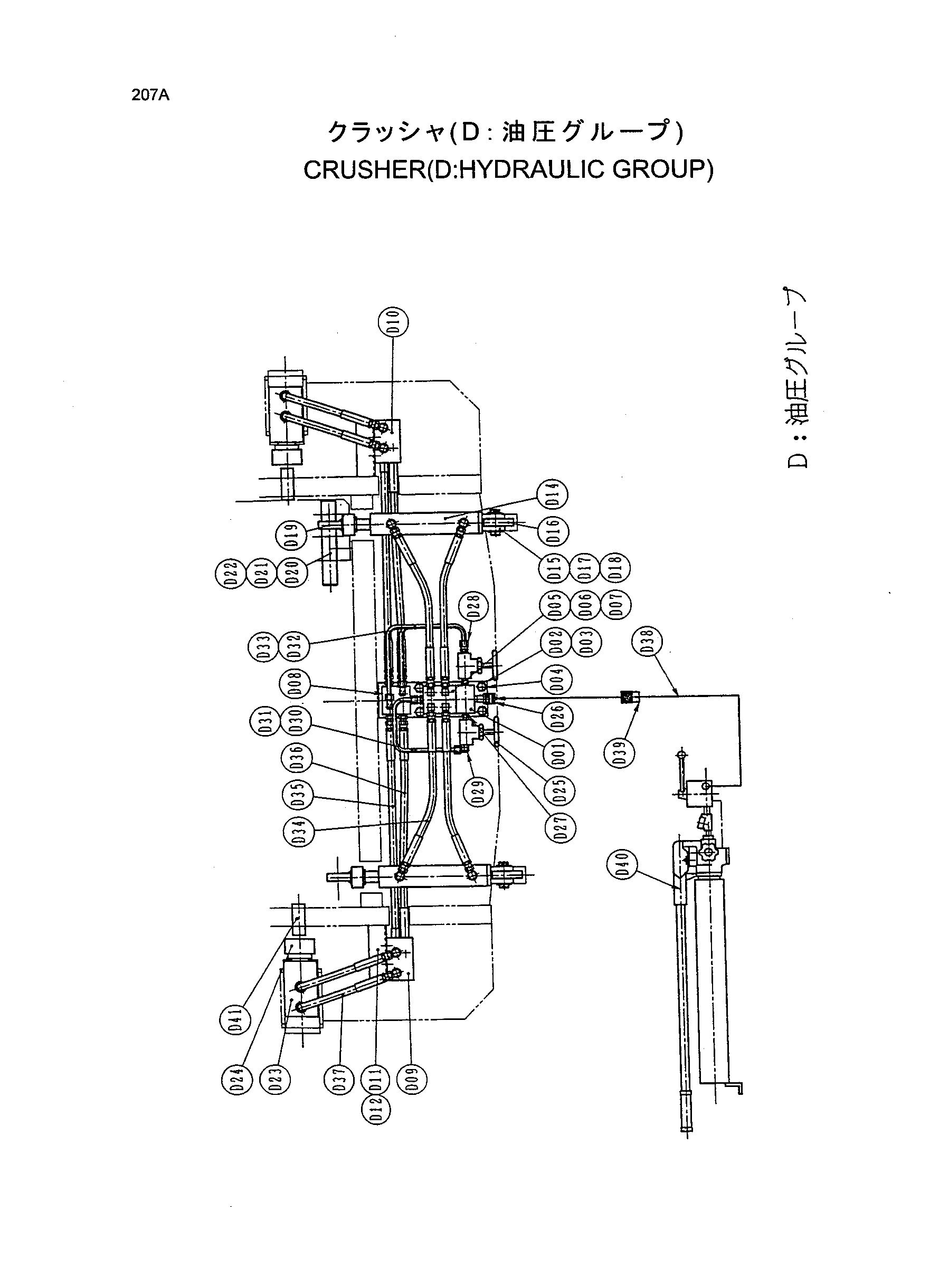

Заводская схема «Гидроножницы(D гидравлический группа)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| D01 | 4478674 | Базовый пластина | 1 |
| D02 | 4478675 | Кронштейн | 1 |
| D03 | 4478676 | Пластина | 1 |
| D04 | 4478677 | Болт | 4 |
| D05 | 4473829 | Блок | 1 |
| D06 | 4478678 | Кронштейн | 1 |
| D07 | 4478679 | Болт | 2 |
| D08 | 4473831 | Блок | 1 |
| D09 | 4473833 | Блок | 1 |
| D10 | 4473834 | Блок | 1 |
| D11 | 4478680 | Кронштейн | 2 |
| D12 | 4478681 | Болт | 4 |
| D14 | 4478682 | Гидроцилиндр | 2 |
| D15 | 4478683 | Клевис | 2 |
| D16 | 4478684 | Кронштейн | 2 |
| D17 | 4478685 | Палец | 2 |
| D19 | 4478686 | Клевис | 2 |
| D20 | 4478687 | Палец | 2 |
| D21 | 4478688 | Болт разъём | 1 |
| D22 | 4478690 | Болт разъём | 1 |
| D23 | 4478691 | Гидроцилиндр | 2 |
| D24 | 4478692 | Колпачок | 2 |
| D25 | 4475059 | Клапан неедле | 4 |
| D26 | 4477481 | Соединение селф-сеал | 2 |
| D27 | 4478693 | Адаптер S | 4 |
| D28 | 4478694 | Штуцер трубка | 4 |
| D29 | 4478695 | Штуцер трубка | 4 |
| D30 | 4478696 | Трубка | 1 |
| D31 | 4478699 | Трубка | 1 |
| D32 | 4478700 | Трубка | 1 |
| D33 | 4478701 | Трубка | 1 |
| D34 | 4478702 | Шланг | 4 |
| D35 | 4478703 | Шланг | 2 |
| D36 | 4478704 | Шланг | 2 |
| D37 | 4478705 | Шланг | 4 |
| D38 | 4478706 | Шланг | 2 |
| D39 | 4478707 | Соединение селф-сеал | 2 |
| D40 | 4478708 | Насос | 1 |
| D41 | 4478709 | Шток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
