Конвейер(1) — HITACHI HR420G-5

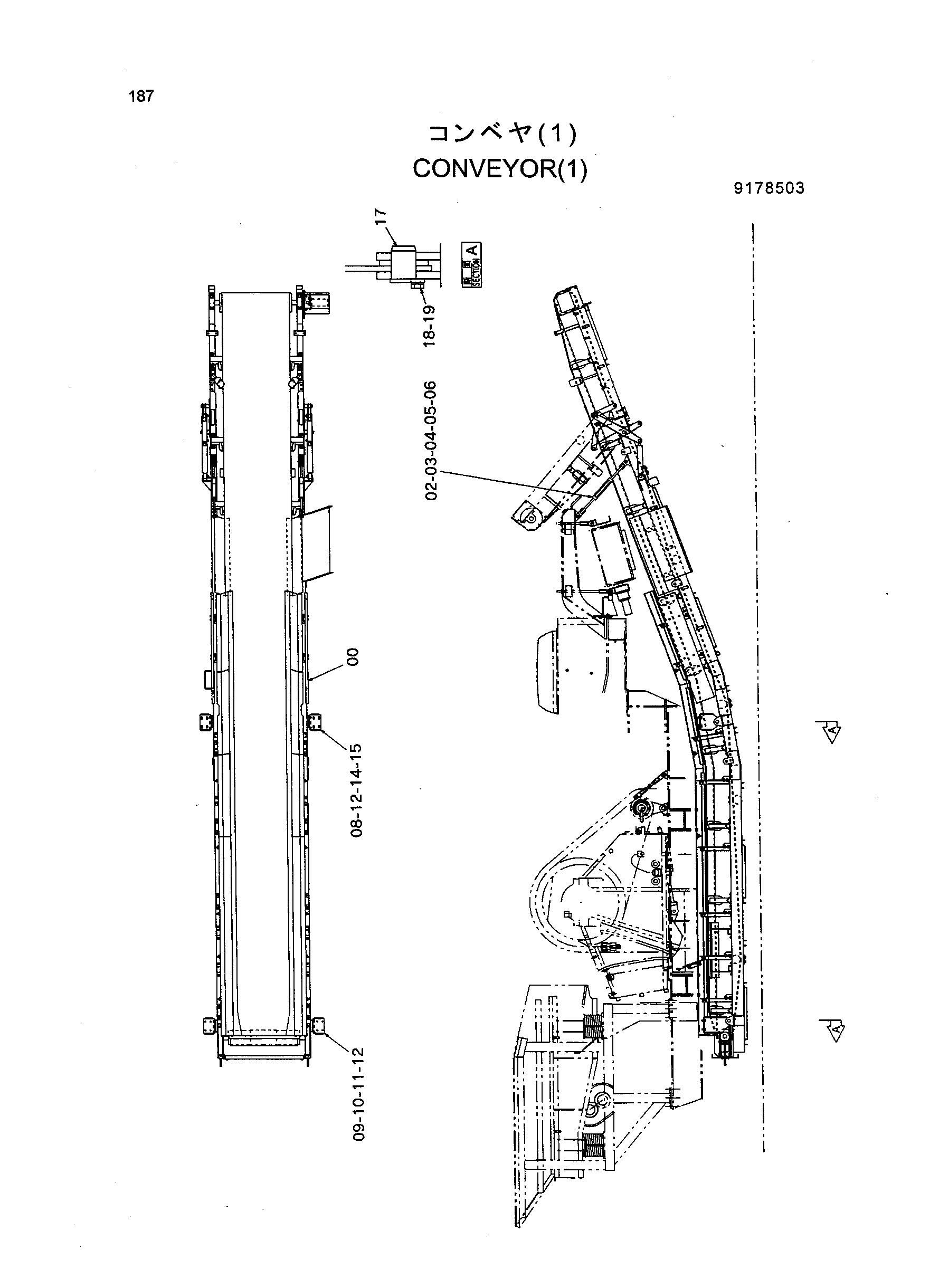

Заводская схема «Конвейер(1)» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176596 | Конвейер | 1 |
| 02 | 4412404 | Турнбуккле | 2 |
| 03 | 4364106 | Палец | 4 |
| 04 | 4364110 | Шайба | 4 |
| 05 | A590912 | Пружинная шайба | 4 |
| 06 | J950012 | Гайка | 4 |
| 08 | 8075253 | Кронштейн | 2 |
| 09 | 7036013 | Кронштейн | 1 |
| 10 | 7036014 | Кронштейн | 1 |
| 11 | J901640 | Болт | 8 |
| 12 | A590916 | Пружинная шайба | 16 |
| 14 | J901645 | Болт | 8 |
| 15 | J222016 | Шайба | 8 |
| 17 | 4355267 | Палец | 4 |
| 18 | X4245 | Стопорная пластина | 4 |
| 19 | J011020 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
