Всасывающие трубопроводы — HITACHI HR420G-5

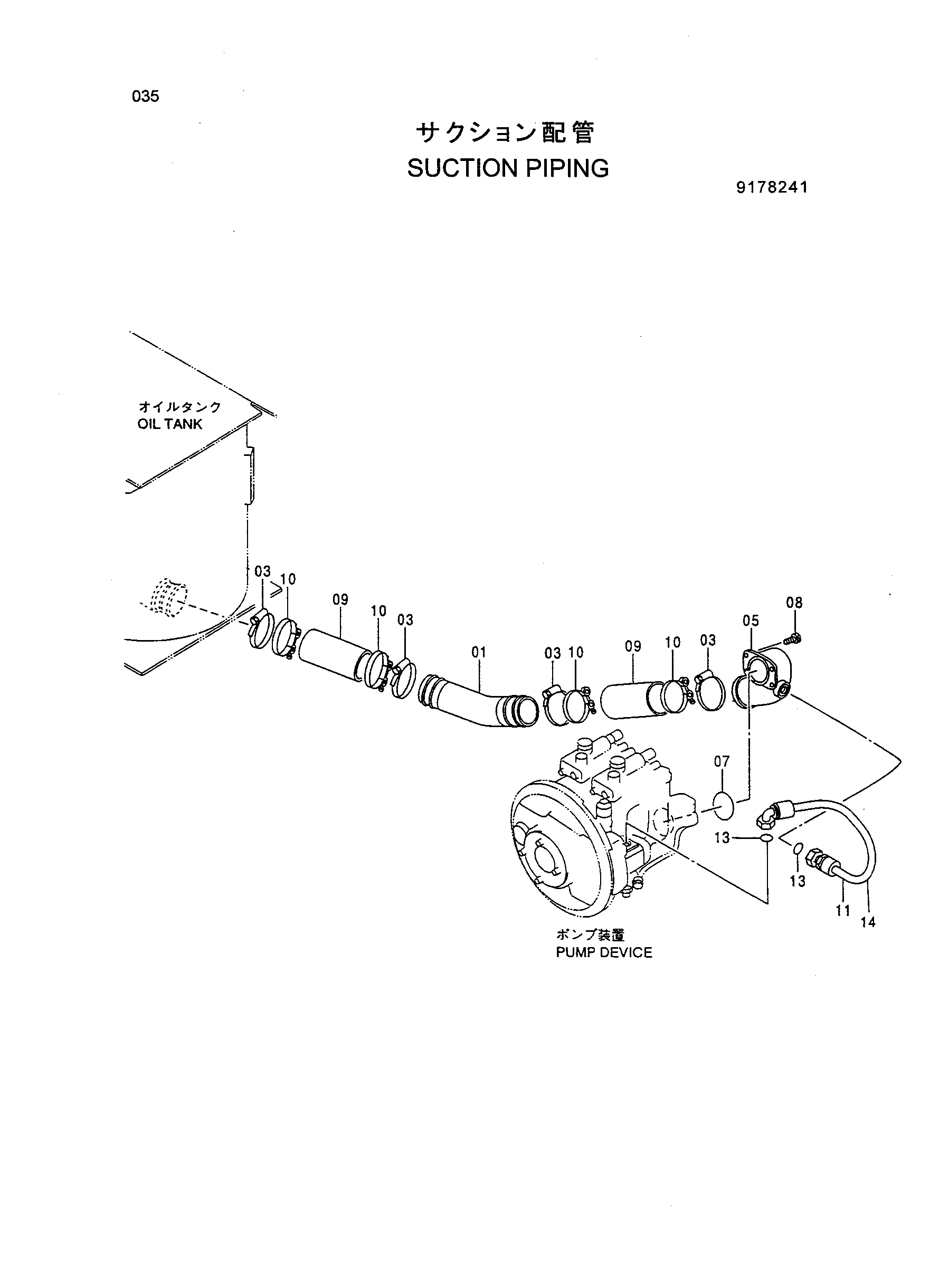

Заводская схема «Всасывающие трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3072800 | Всасывающая трубка | 1 |
| 03 | 4507397 | Хомут шланга | 4 |
| 05 | 2037825 | Коллектор SUC. | 1 |
| 07 | A811085 | Уплотнительное кольцо | 1 |
| 08 | J781228 | Болт с внутренним шестигранником | 4 |
| 09 | 4348414 | Резиновый шланг | 2 |
| 10 | 4283535 | Хомут шланга | 4 |
| 11 | 4329588 | Шланг | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4044420 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
