Гидроножницы трубопроводы — HITACHI HR420G-5

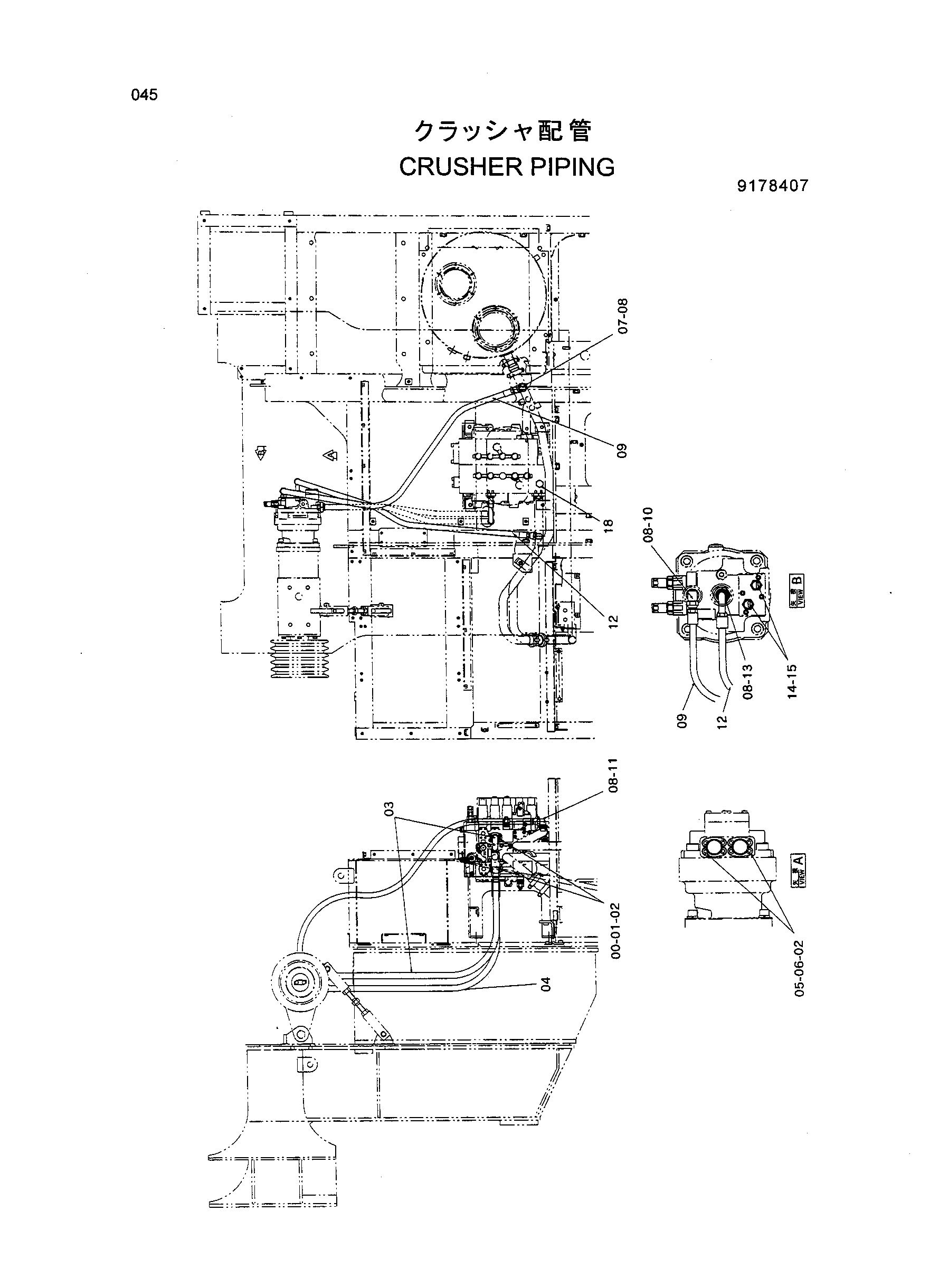

Заводская схема «Гидроножницы трубопроводы» для HITACHI HR420G-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | Z962453 | Фланг разрезной | 4 |
| 01 | Z966993 | Уплотнительное кольцо | 2 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 03 | 4414626 | Шланг | 1 |
| 04 | 4414628 | Шланг | 1 |
| 05 | Z986910 | Франге сприт | 4 |
| 06 | Z971489 | Уплотнительное кольцо | 2 |
| 07 | 4202113 | Угловой штуцер | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4295515 | Шланг | 1 |
| 10 | 4202404 | Угловой штуцер | 1 |
| 11 | 4157562 | Угловой штуцер | 1 |
| 12 | 4267172 | Шланг | 1 |
| 13 | 4189537 | Адаптер | 1 |
| 14 | 4355012 | Датчик давления | 2 |
| 15 | 4393883 | Переходник S | 2 |
| 18 | 4174542 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420G-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
