Гидроножницы трубопроводы — HITACHI HR420

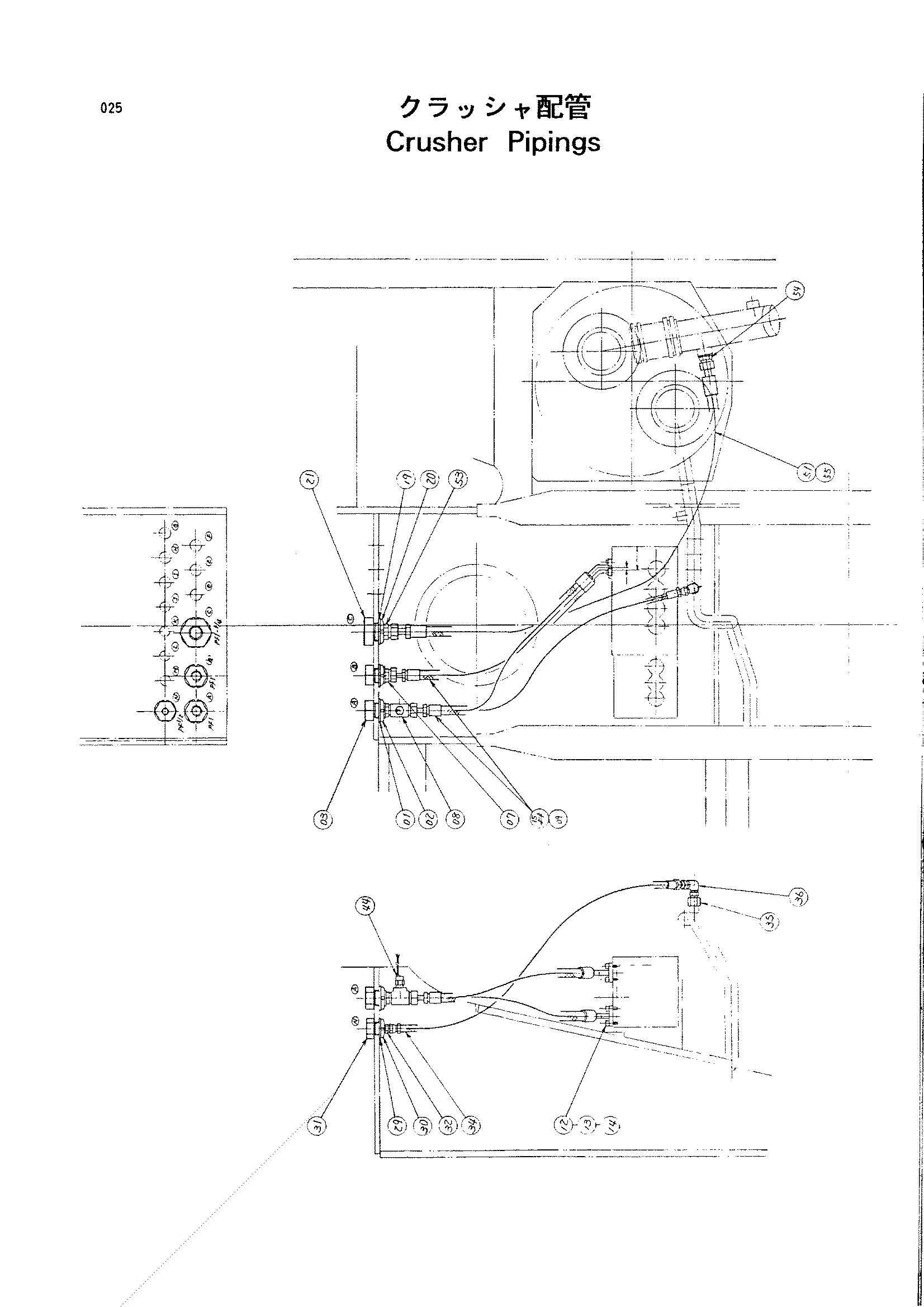

Заводская схема «Гидроножницы трубопроводы» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 454952 | Шайба подшипник. | 2 |
| 02 | 454935 | Гайка подшипник. | 2 |
| 03 | 4344536 | Разъём S | 2 |
| 07 | 4189535 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4343136 | Тройник | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 13 | 986910 | Разъёмный фланец | 4 |
| 14 | M341030 | Болт с внутренним шестигранником | 8 |
| 15 | 4346213 | Шланг | 2 |
| 19 | 454954 | Шайба подшипник. | 1 |
| 20 | 454937 | Гайка подшипник. | 1 |
| 21 | 4344533 | Разъём S | 1 |
| 29 | 454950 | Шайба подшипник. | 1 |
| 30 | 454933 | Гайка подшипник. | 1 |
| 31 | 4344535 | Разъём S | 1 |
| 32 | 4210361 | Адаптер | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4304469 | Шланг | 1 |
| 35 | 4263450 | Переходник S | 1 |
| 36 | 4154672 | Угловой штуцер | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4342539 | Выключатель прес | 1 |
| 51 | 4343796 | Шланг | 1 |
| 52 | 4344389 | Угловой штуцер | 1 |
| 53 | 4316041 | Адаптер | 1 |
| 53A | 970860 | Уплотнительное кольцо | 1 |
| 54 | 4205196 | Адаптер | 1 |
| 54A | 4506429 | Уплотнительное кольцо | 1 |
| 55 | 4187329 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
