Воздушный фильтр — HITACHI HR420

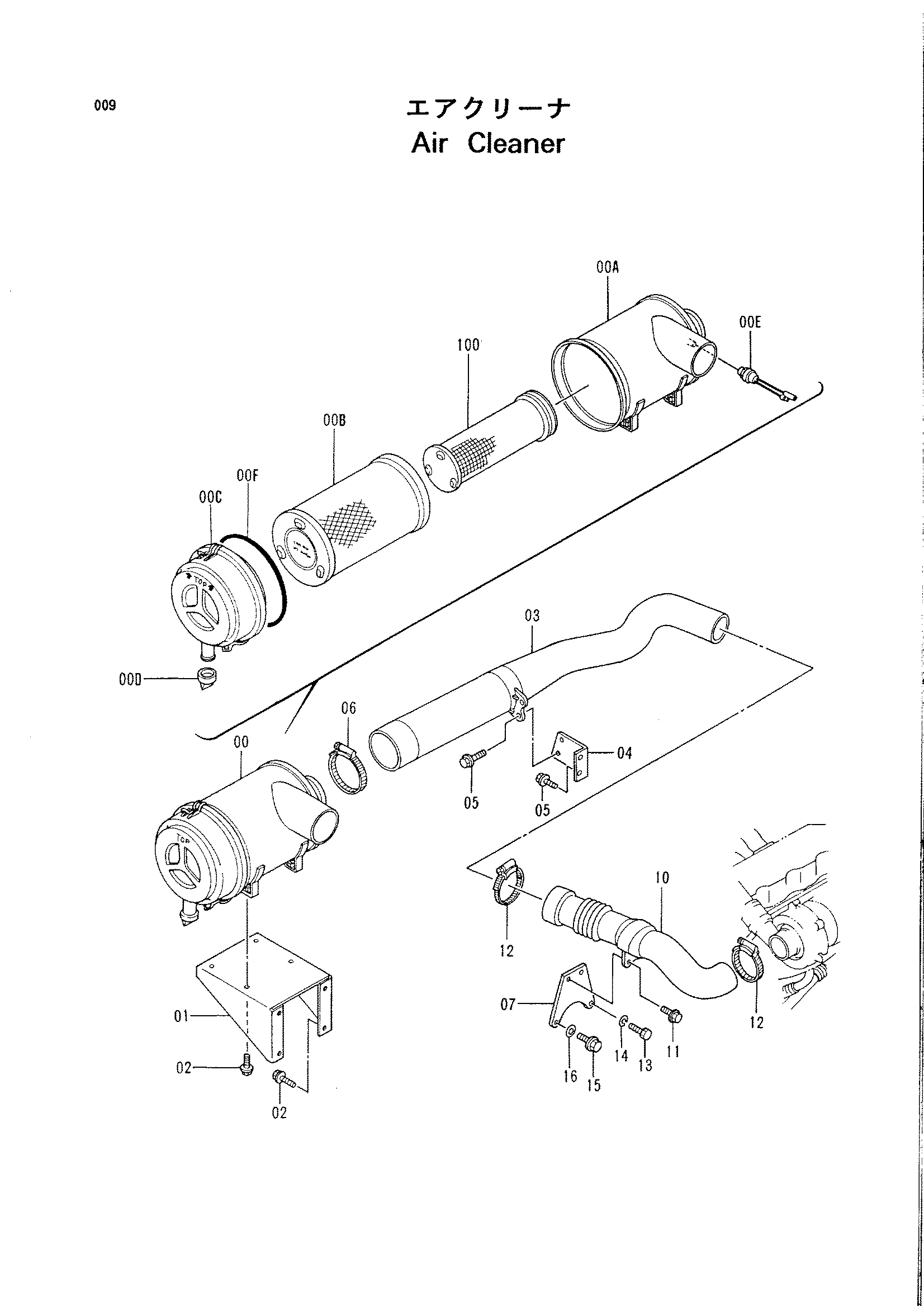

Заводская схема «Воздушный фильтр» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4276158 | Фильтр воздушный в сборе | 1 |
| 00A | 4287058 | Корпус | 1 |
| 00B | 4283861 | Элемент | 1 |
| 00C | 4287059 | Крышка | 1 |
| 00D | 4208275 | Клапан | 1 |
| 00E | 4224238 | Индикатор | 1 |
| 00F | 4324261 | Уплотнительное кольцо | 1 |
| 01 | 3055204 | Кронштейн | 1 |
| 02 | J021025 | Болт с шайбой | 8 |
| 03 | 4271597 | Воздуховод воздушный | 1 |
| 04 | 9736378 | Кронштейн | 1 |
| 05 | J021030 | Болт с шайбой | 4 |
| 06 | 4507397 | Хомут шланга | 1 |
| 07 | 9735834 | Кронштейн | 1 |
| 10 | 4271598 | Воздуховод воздушный | 1 |
| 11 | J021030 | Болт с шайбой | 2 |
| 12 | 4507512 | Хомут шланга | 2 |
| 13 | J900816 | Болт | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 15 | M171022 | Болт с шайбой | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 100 | 4287060 | Элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
