Крышка (1) — HITACHI HR420

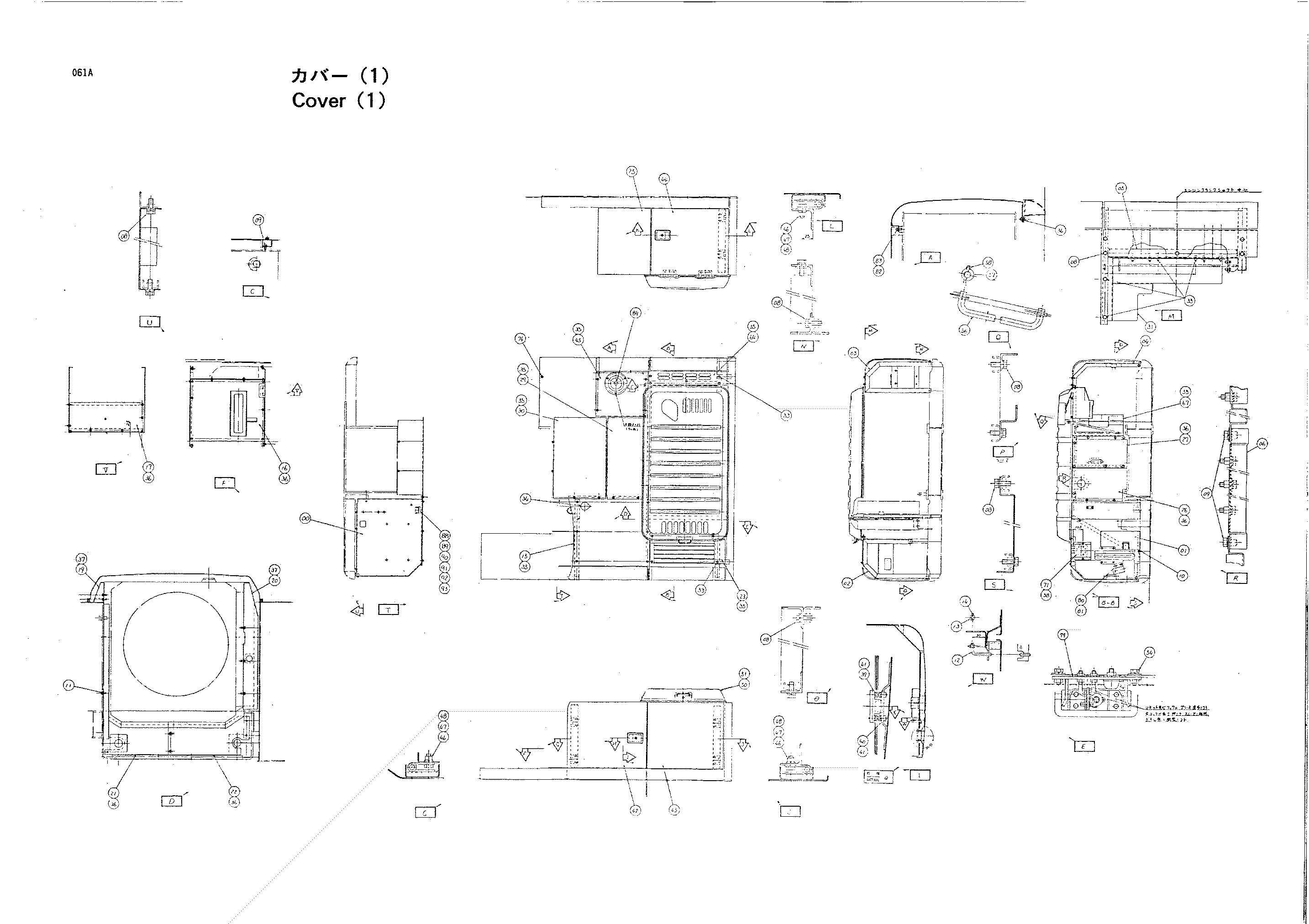

Заводская схема «Крышка (1)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7029389 | Крышка | 1 |
| 01A | 6011833 | Крышка | 1 |
| 01B | 4257087 | Ограничитель | 1 |
| 01C | J031030 | Болт с шайбой | 2 |
| 02 | 7024488 | Опора | 1 |
| 03 | 7029386 | Опора | 1 |
| 04A | 7023486 | Опора | 1 |
| 04B | 4257087 | Ограничитель | 1 |
| 04C | J031030 | Болт с шайбой | 2 |
| 05A | 8049120 | Опора | 1 |
| 05B | 3051868 | Штанга торсион | 1 |
| 05C | 4263656 | Направляющая | 1 |
| 05D | J021030 | Болт с шайбой | 2 |
| 06 | 9735795 | Опора | 1 |
| 08 | J021030 | Болт с шайбой | 11 |
| 09 | J031025 | Болт с шайбой | 4 |
| 10 | J031230 | Болт с шайбой | 2 |
| 11 | J020820 | Болт с шайбой | 1 |
| 12 | 9738313 | Стойка | 1 |
| 13 | A590106 | Плоская шайба | 1 |
| 14 | 4022696 | Стопорный палец | 1 |
| 15 | 7024355 | Крышка | 1 |
| 16 | 7029387 | Крышка | 1 |
| 17 | 3054376 | Крышка | 1 |
| 19 | 9736525 | Крышка | 1 |
| 20 | 8060249 | Крышка | 1 |
| 21 | 8050932 | Крышка | 1 |
| 22 | 8048419 | Крышка | 1 |
| 23 | 7024335 | Крышка | 1 |
| 25 | 6011123 | Крышка | 1 |
| 26 | 8049119 | Крышка | 1 |
| 27 | 8050921 | Крышка | 1 |
| 29 | 8050913 | Крышка | 1 |
| 30 | 7029388 | Крышка | 1 |
| 31 | 8051320 | Крышка | 1 |
| 33 | J021035 | Болт с шайбой | 2 |
| 34 | 3058180 | Резиновая втулка | 1 |
| 35 | J021030 | Болт с шайбой | 27 |
| 36 | J031025 | Болт с шайбой | 28 |
| 37 | J020820 | Болт с шайбой | 5 |
| 38 | J010814 | Болт с шайбой | 3 |
| 39 | 4175253 | Кронштейн | 1 |
| 40 | 4175254 | Ограничитель | 1 |
| 41 | J020614 | Болт с шайбой | 4 |
| 42 | 5003037 | Дверь | 1 |
| 43 | 6011121 | Дверь | 1 |
| 44 | 6011122 | Дверь | 1 |
| 45A | 8052753 | Крышка | 1 |
| 45B | 4289216 | Крышка | 1 |
| 45C | J021025 | Болт с шайбой | 3 |
| 46 | A590110 | Плоская шайба | 12 |
| 47 | A590910 | Пружинная шайба | 12 |
| 48 | J950010 | Гайка | 12 |
| 50 | 5003278 | Крышка двигатель | 1 |
| 51 | J021030 | Болт с шайбой | 4 |
| 54 | J031030 | Болт с шайбой | 2 |
| 56 | 4263655 | Стойка | 1 |
| 57 | A590114 | Плоская шайба | 4 |
| 58 | 4022700 | Стопорный палец | 4 |
| 64 | 4313364 | Крышка | 1 |
| 67 | 8056308 | Крышка | 1 |
| 71 | 7027154 | Крышка | 1 |
| 74 | J011225 | Болт с шайбой | 1 |
| 79A | 8053476 | Кронштейн | 1 |
| 79B | 4280175 | U-образный болт | 1 |
| 79C | M500807 | Гайка | 4 |
| 79D | A590908 | Пружинная шайба | 2 |
| 79E | 4294508 | Ограничитель | 1 |
| 79F | J950010 | Гайка | 1 |
| 79G | A590910 | Пружинная шайба | 1 |
| 80 | 8051479 | Держатель | 1 |
| 81 | J021025 | Болт с шайбой | 2 |
| 82 | J011025 | Болт с шайбой | 2 |
| 83 | J222012 | Шайба | 2 |
| 84 | 4316224 | Резиновая втулка | 1 |
| 88 | 4091871 | Уровень | 1 |
| 89 | 3070974 | Кронштейн | 1 |
| 90 | M430520 | Винт | 2 |
| 91 | A590105 | Плоская шайба | 4 |
| 92 | A590905 | Пружинная шайба | 2 |
| 93 | M500504 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
