Каталог запчастей HITACHI
Пол — HITACHI HR420

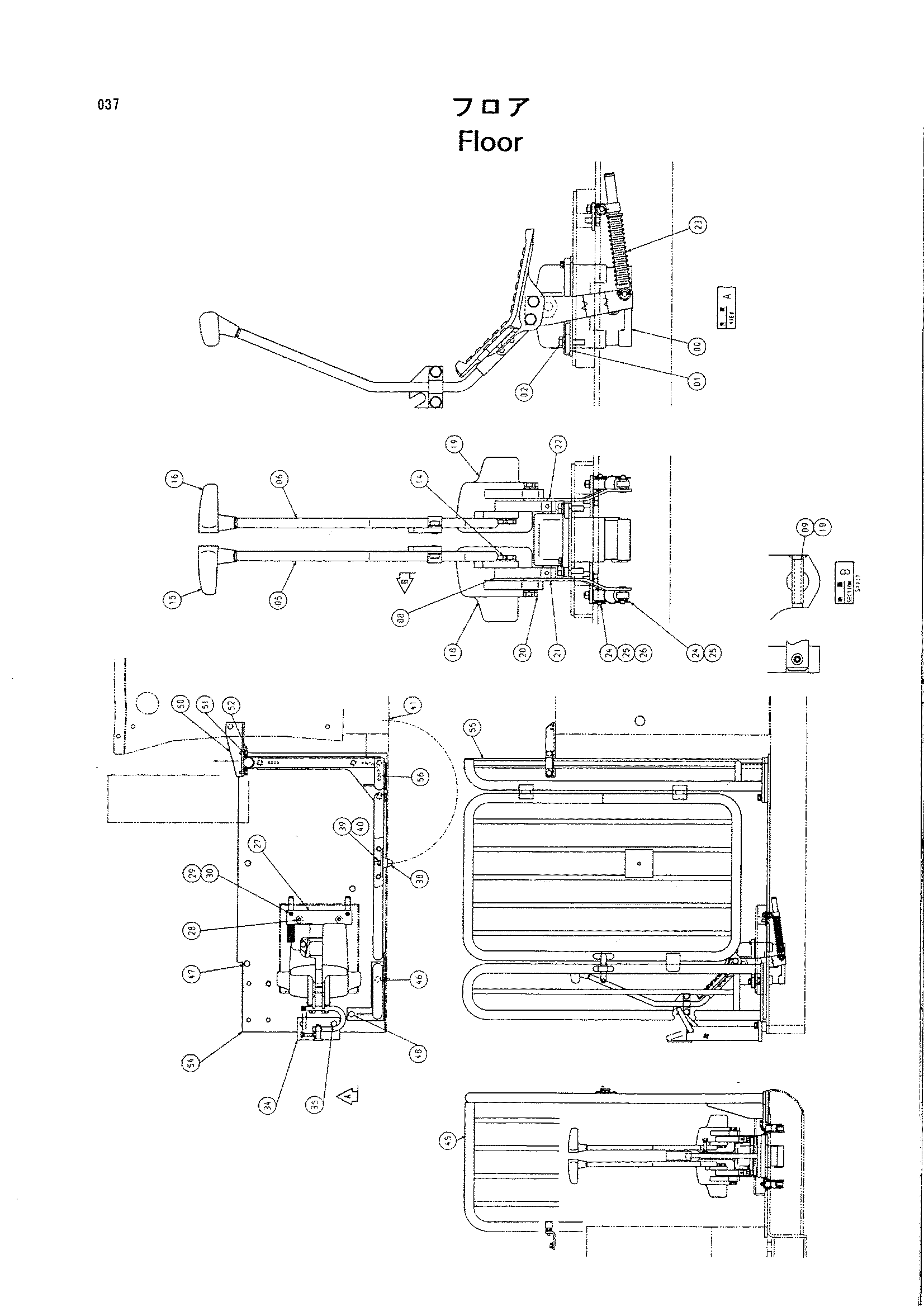

Заводская схема «Пол» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9101512 | Пилотный клапан | 1 |
| 01 | 4191969 | Пластина | 1 |
| 02 | J021040 | Болт с шайбой | 2 |
| 05 | 8054066 | Рычаг | 1 |
| 06 | 8054067 | Рычаг | 1 |
| 08 | 3067801 | Кронштейн | 2 |
| 09 | 4205317 | Пружинный штифт | 2 |
| 10 | 4205318 | Пружинный штифт | 2 |
| 14 | J011035 | Болт с шайбой | 4 |
| 15 | 2030249 | Рукоятка | 1 |
| 16 | 2030254 | Рукоятка | 1 |
| 18 | 1019853 | Педаль | 1 |
| 19 | 1019852 | Педаль | 1 |
| 20 | J021045 | Болт с шайбой | 4 |
| 21 | 9742276 | Правый кронштейн | 1 |
| 22 | 9742277 | Левый кронштейн | 1 |
| 23 | 4204959 | Амортизатор | 2 |
| 24 | A590108 | Плоская шайба | 4 |
| 25 | 4022697 | Стопорный палец | 4 |
| 26 | 4044928 | Палец | 2 |
| 27 | 4335927 | Пластина | 1 |
| 28 | J011020 | Болт с шайбой | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 30 | M500807 | Гайка | 2 |
| 34 | 9141295 | Рычаг блокировка | 1 |
| 35 | J021230 | Болт с шайбой | 2 |
| 38 | 4204586 | Ограничитель | 1 |
| 39 | J950010 | Гайка | 1 |
| 40 | A590910 | Пружинная шайба | 1 |
| 41 | 4087559 | Информационная табличка | 1 |
| 45 | 8062117 | Поручень | 1 |
| 47 | J011235 | Болт с шайбой | 3 |
| 48 | J011255 | Болт с шайбой | 3 |
| 50 | 4351273 | Кронштейн | 1 |
| 51 | 4351272 | Хомут | 1 |
| 52 | J011016 | Болт с шайбой | 2 |
| 54 | 8063338 | Пол | 1 |
| 55 | 6015210 | Поручень | 1 |
| 56 | J011228 | Болт с шайбой | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
