Ход трубопроводы — HITACHI HR420

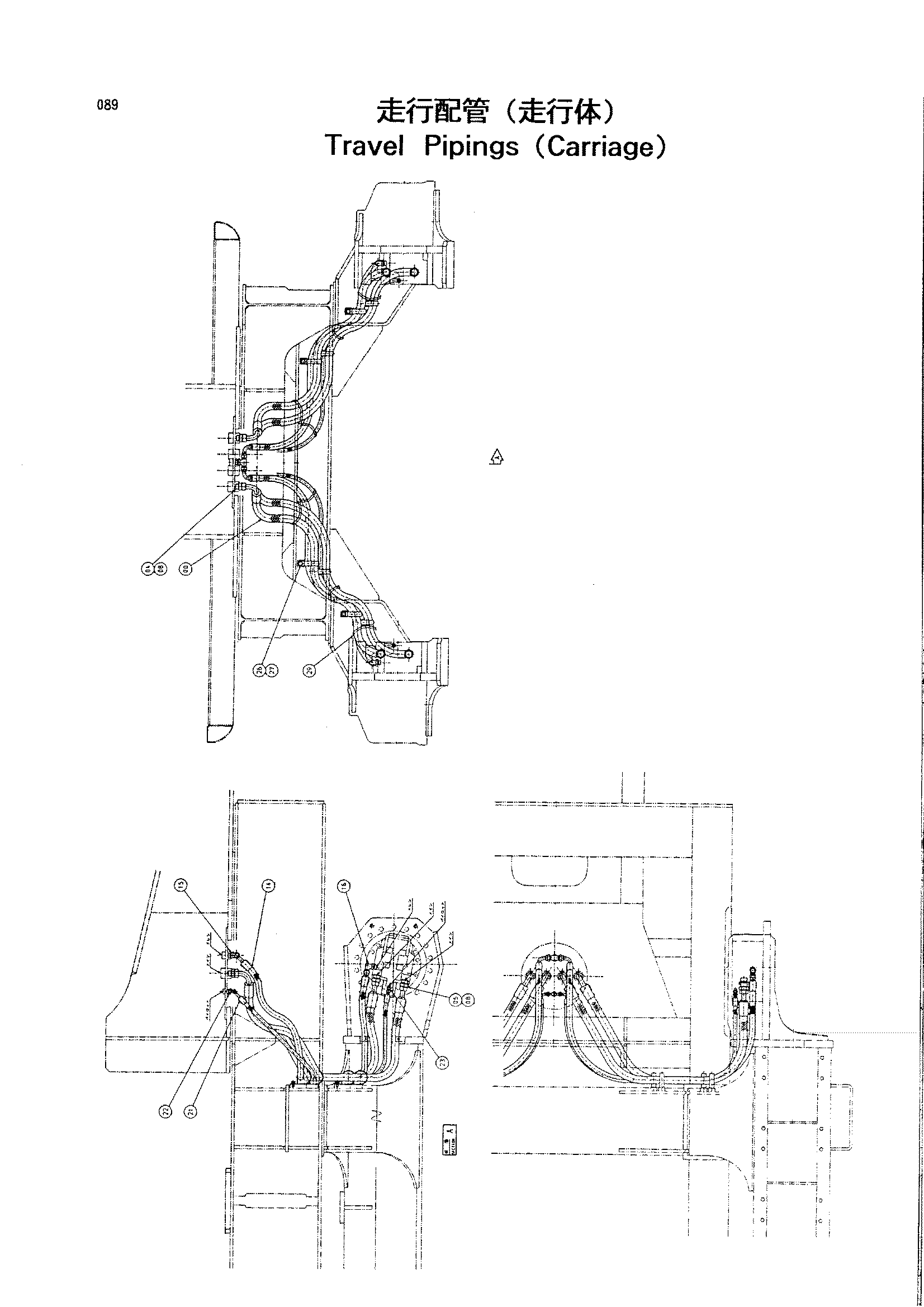

Заводская схема «Ход трубопроводы» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4342254 замена: 4344490 | Шланг | 4 |
| 00 | 4344490 | Шланг | 4 |
| 04 | 4189619 | Адаптер | 4 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4189537 | Адаптер | 4 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 8 |
| 14 | 4342256 | Шланг | 2 |
| 15 | 4221224 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4342255 | Шланг | 2 |
| 22 | 4269618 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200465 | Адаптер | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4204135 | Зажим | 8 |
| 27 | J021020 | Болт с шайбой | 8 |
| 29 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
