Аккессориес трубопроводы — HITACHI HR420

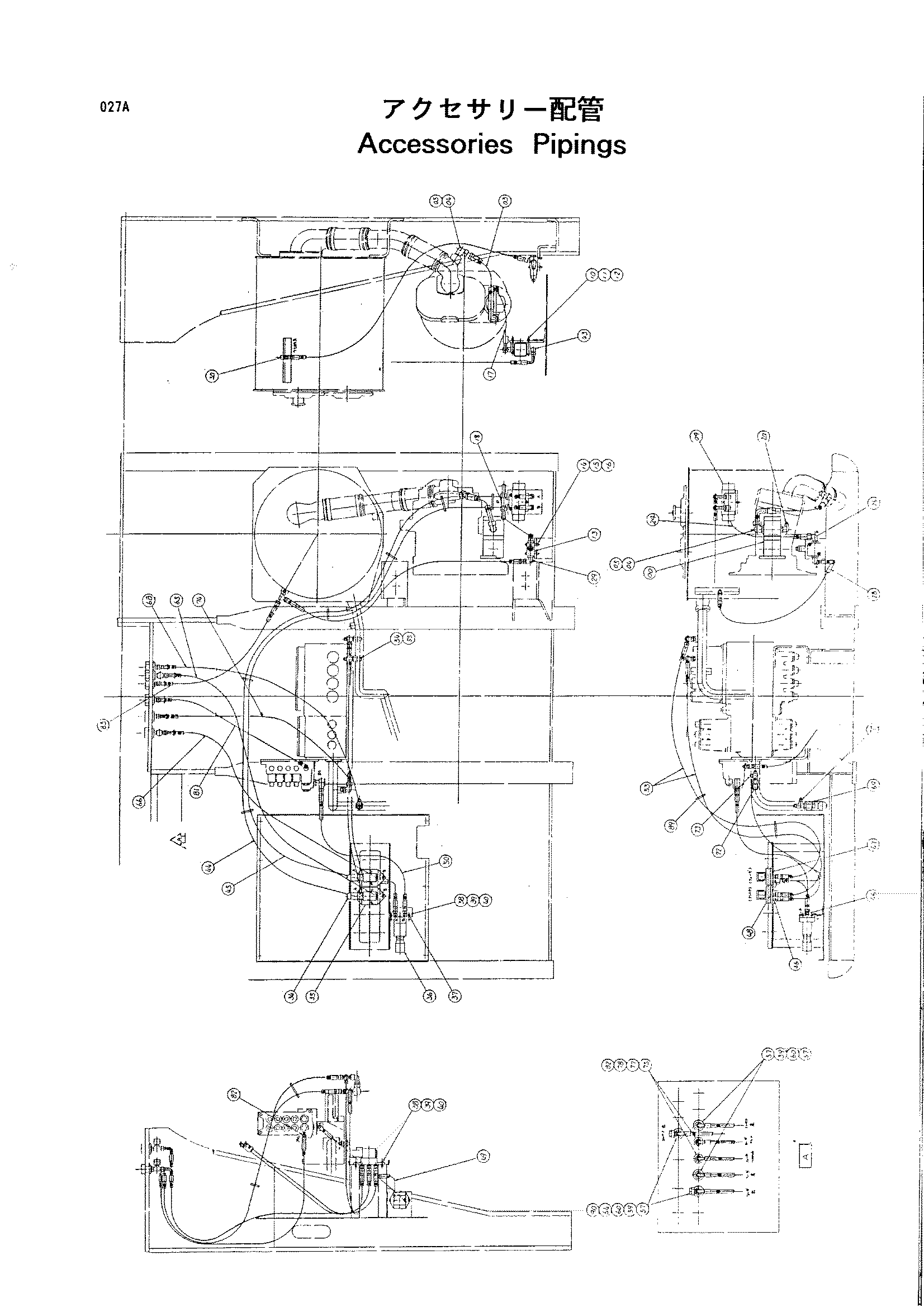

Заводская схема «Аккессориес трубопроводы» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4278696 | Шестерённый насос | 1 |
| 03 | 4239753 | Шланг | 1 |
| 04 | 4157562 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4341912 | Клапан дивидер | 1 |
| 10 | M340645 | Болт с внутренним шестигранником | 3 |
| 11 | A590906 | Пружинная шайба | 3 |
| 12 | M500605 | Гайка | 3 |
| 13 | 4342051 | Предохранительный клапан | 1 |
| 14 | J900800 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | M500807 | Гайка | 2 |
| 17 | 4344606 | Шланг | 1 |
| 18 | 4343139 | Тройник | 1 |
| 20 | 4154672 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4332598 | Шланг | 1 |
| 26 | 4154672 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4258887 | Шланг | 1 |
| 29 | 4200471 | Угловой штуцер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4205363 | Тройник | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4221993 | Электромагнитный клапан | 2 |
| 35 | 4158563 | Коллектор | 2 |
| 36 | 4342057 | Клапан поток | 1 |
| 37 | 4342093 | Коллектор | 1 |
| 38 | M340622 | Болт с внутренним шестигранником | 6 |
| 39 | A590906 | Пружинная шайба | 6 |
| 40 | M500605 | Гайка | 6 |
| 43 | 4154657 | Угловой штуцер | 2 |
| 44 | 4334306 | Шланг | 1 |
| 45 | 4315363 | Шланг | 1 |
| 46 | 4215650 | Адаптер | 8 |
| 47 | 94-2012 | Пробка | 4 |
| 48 | 4246672 | Соединительный штуцер | 1 |
| 49 | 4305221 | Шланг | 1 |
| 50 | 4269839 | Шланг | 1 |
| 53 | 4258889 | Шланг | 2 |
| 54 | 4154671 | Угловой штуцер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4246672 | Соединительный штуцер | 2 |
| 57 | 4344534 | Разъём S | 4 |
| 59 | 454949 | Шайба подшипник. | 4 |
| 60 | 454932 | Гайка подшипник. | 4 |
| 64 | 4343140 | Тройник | 2 |
| 65 | 4315353 | Шланг | 1 |
| 66 | 4315352 | Шланг | 1 |
| 67 | 4200466 | Адаптер | 2 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | 4312653 | Шланг | 1 |
| 69 | 4263450 | Переходник S | 1 |
| 70 | 4222016 | Тройник | 1 |
| 70A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 4200471 | Угловой штуцер | 1 |
| 72A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 4246672 | Соединительный штуцер | 1 |
| 74 | 4295512 | Шланг | 1 |
| 75 | 4344532 | Разъём S | 2 |
| 77 | 454948 | Шайба подшипник. | 2 |
| 78 | 454931 | Гайка подшипник. | 2 |
| 81 | 4311061 | Шланг | 1 |
| 82 | 4200465 | Адаптер | 3 |
| 82A | 957366 | Уплотнительное кольцо | 1 |
| 83 | 4313255 | Шланг | 1 |
| 89 | 4055312 | Ленточный зажим | 10 |
| 90 | 4342541 | Выключатель прес | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
