Дополнительное оборудование трубопроводы — HITACHI HR420

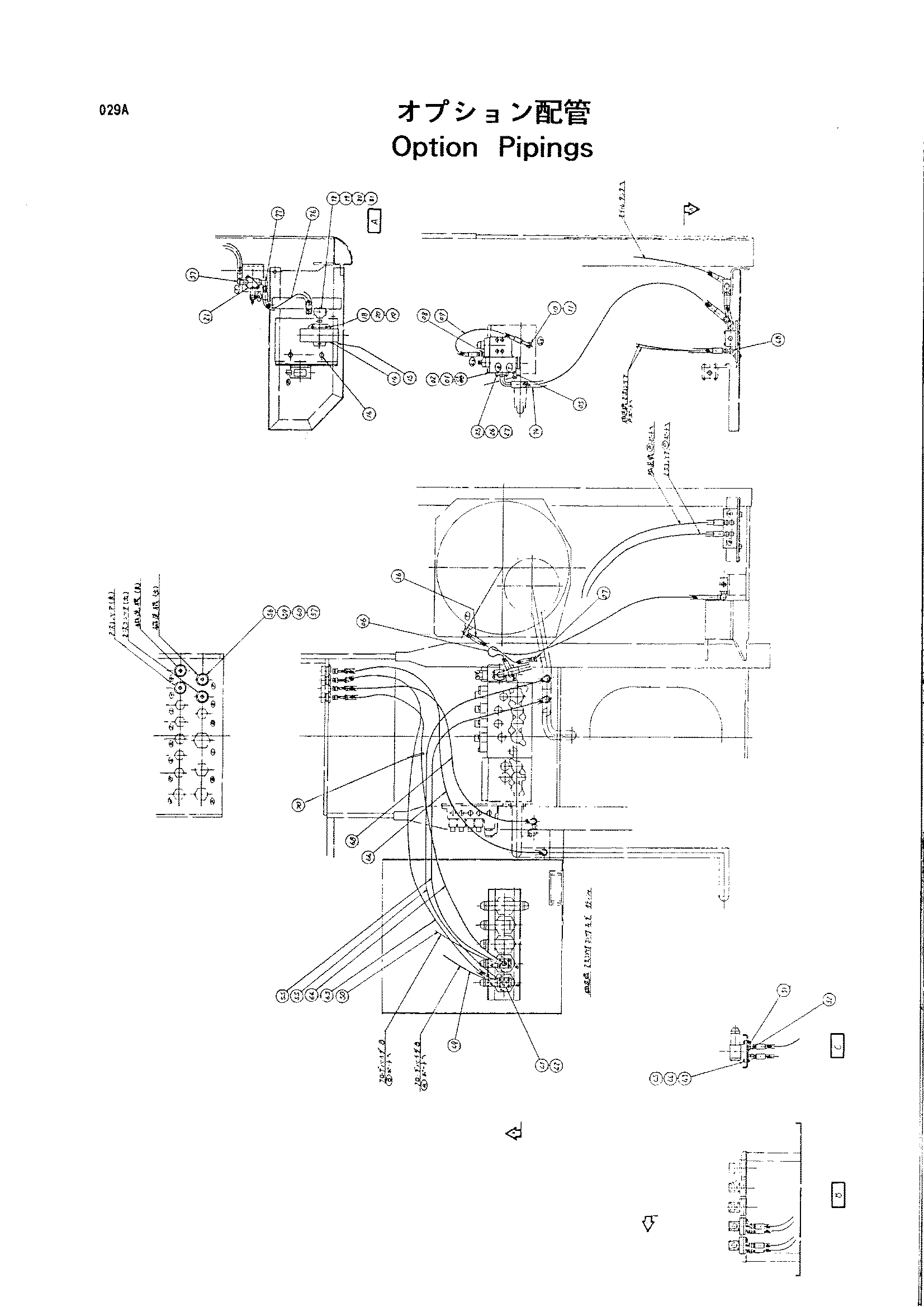

Заводская схема «Дополнительное оборудование трубопроводы» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9107465 | Клапан | 1 |
| 00 | 9112125 | Клапан | 1 |
| 01 | M341080 | Болт с внутренним шестигранником | 4 |
| 02 | A811030 | Уплотнительное кольцо | 1 |
| 05 | 4154671 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4269832 | Шланг | 1 |
| 07 | 4200466 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200468 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4282481 | Шланг | 1 |
| 10 | 4200465 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4290467 | Пробка | 1 |
| 14 | 4342524 | Клапан дивидер | 1 |
| 15 | 4341357 | Пластина | 1 |
| 16 | J011230 | Болт с шайбой | 2 |
| 18 | M340645 | Болт с внутренним шестигранником | 3 |
| 19 | A590906 | Пружинная шайба | 3 |
| 20 | M500605 | Гайка | 3 |
| 21 | 4342051 | Предохранительный клапан | 1 |
| 25 | 971489 | Уплотнительное кольцо | 1 |
| 26 | 986910 | Разъёмный фланец | 2 |
| 27 | M341030 | Болт с внутренним шестигранником | 4 |
| 36 | 4293934 | Шланг | 1 |
| 37 | 4200471 | Угловой штуцер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4221993 | Электромагнитный клапан | 2 |
| 42 | 4158563 | Коллектор | 2 |
| 43 | M340622 | Болт с внутренним шестигранником | 4 |
| 44 | A590906 | Пружинная шайба | 4 |
| 45 | M500605 | Гайка | 4 |
| 48 | 4154657 | Угловой штуцер | 2 |
| 49 | 4305248 | Шланг | 1 |
| 50 | 4305247 | Шланг | 1 |
| 51 | 4215650 | Адаптер | 6 |
| 52 | 94-2012 | Пробка | 2 |
| 55 | 4313349 | Шланг | 2 |
| 56 | 4344534 | Разъём S | 4 |
| 57 | 4200466 | Адаптер | 4 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 454949 | Шайба подшипник. | 4 |
| 60 | 454932 | Гайка подшипник. | 4 |
| 63 | 4315353 | Шланг | 1 |
| 64 | 4315352 | Шланг | 1 |
| 66 | 4312653 | Шланг | 1 |
| 68 | 4295512 | Шланг | 1 |
| 70 | 4055312 | Ленточный зажим | 10 |
| 74 | 4344519 | Шланг | 1 |
| 76 | 4285792 | Шланг | 1 |
| 77 | 4200580 | Угловой штуцер | 1 |
| 77A | 4506418 | Уплотнительное кольцо | 1 |
| 78 | 94-1703 | Адаптер | 1 |
| 79 | 94-0662 | Тройник | 1 |
| 80 | 4274178 | Угловой штуцер | 1 |
| 81 | 4210942 | Адаптер | 1 |
| 82 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
