Электрооборудование (2) — HITACHI HR420

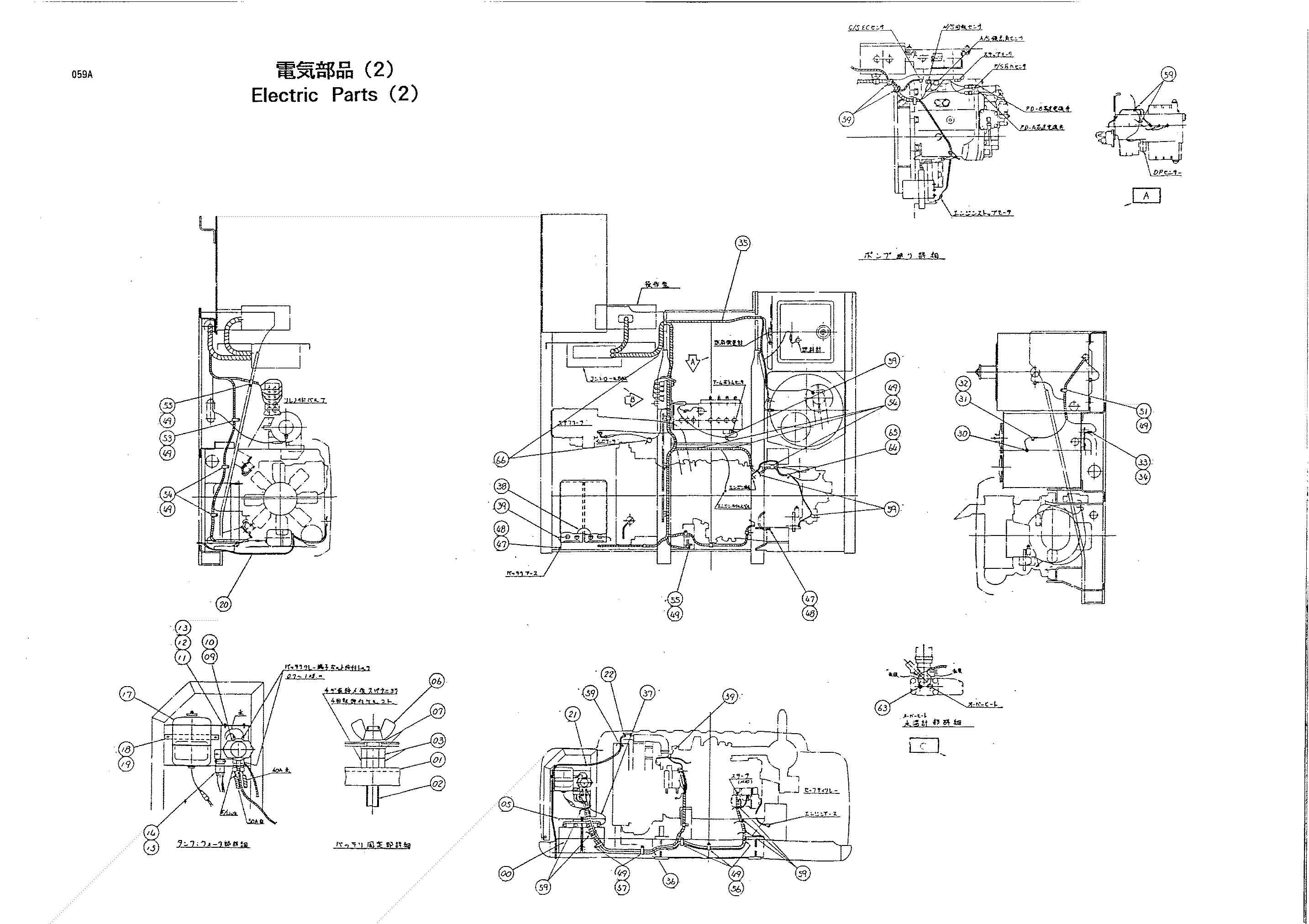

Заводская схема «Электрооборудование (2)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4177881	Аккумулятор	2
01	4203223	Опора	2
02	4257034	Болт крюк	2
03	J950010	Гайка	4
05	8048043	Крышка	1
06	M570010	Гайка винг	2
07	A590110	Плоская шайба	4
09	4255762	Реле аккумулятор	1
10	J020830	Болт с шайбой	2
11	3056019	Крышка	1
12	J900816	Болт	3
13	A590108	Плоская шайба	3
14	4251587	Реле	1
15	J020620	Болт с шайбой	2
17	4130139	Бак воды	1
17A	4153251	Выключатель уровень	1
17B	4153250	Колпачок	1
18	4180555	Кланп	1
19	J020830	Болт с шайбой	2
20	4142844	Виниловый шланг	1
21	4208073	Водяной шланг	1
22	4508575	Хомут шланга	2
30	4259787	Выключатель уровень	1
31	4257159	Кронштейн	1
32	J011016	Болт с шайбой	1
33	4250260	Датчик	1
34	4250261	Прокладка	1
35	0001836	Жгут проводов	1
36	4263508	Жгут проводов	1
37	4263510	Жгут проводов	1
38	4263511	Жгут проводов	1
39	4263509	Жгут проводов	1
47	J950010	Гайка	3
48	A590910	Пружинная шайба	3
49	J011020	Болт с шайбой	21
50	4190253	Зажим	2
51	4190275	Зажим	4
52	4190264	Зажим	2
53	4190263	Зажим	1
54	4190274	Зажим	5
55	4190273	Зажим	2
56	4192035	Зажим	3
57	4190282	Зажим	2
59	4055311	Ленточный зажим	17
63	4257129	Блок	1
64	4000860	Зажим трубка	1
65	J010616	Болт с шайбой	1
66	4055312	Ленточный зажим	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
