Гидромотор трубопроводы (1) — HITACHI HR420

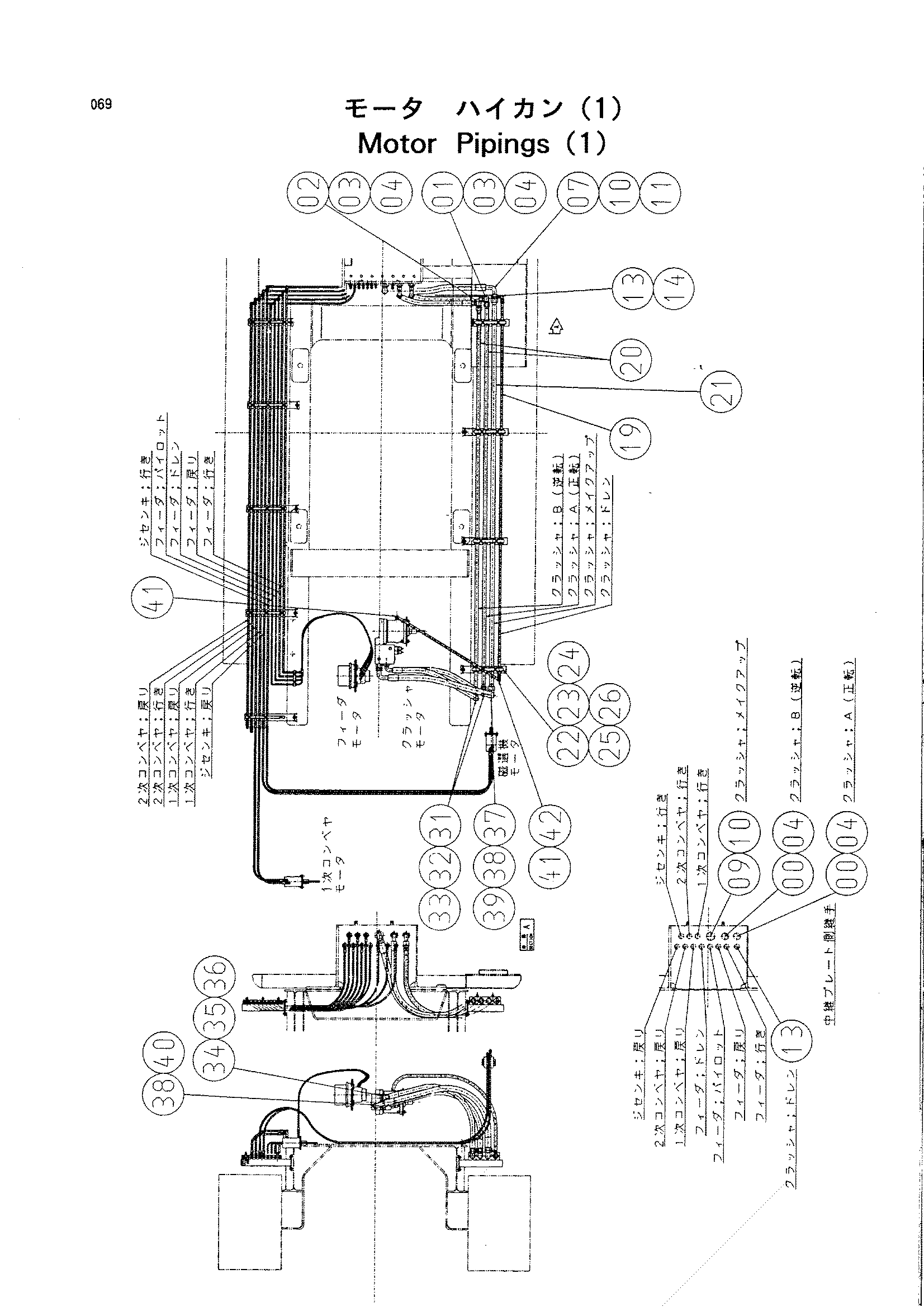

Заводская схема «Гидромотор трубопроводы (1)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 2 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4307340 | Шланг | 1 |
| 02 | 4343809 | Шланг | 1 |
| 03 | 4198799 | Угловой штуцер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 4 |
| 07 | 4316041 | Адаптер | 1 |
| 09 | 4314060 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 2 |
| 11 | 4346082 | Шланг | 1 |
| 13 | 4154672 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4304473 | Шланг | 1 |
| 19 | 9743836 | Трубка | 1 |
| 20 | 9743837 | Трубка | 2 |
| 21 | 9743838 | Трубка | 1 |
| 22 | 4344282 | Хомут | 8 |
| 23 | 4344285 | Втулка | 4 |
| 24 | 4344286 | Втулка | 8 |
| 25 | 4344287 | Втулка | 4 |
| 26 | 4344353 | Болт | 8 |
| 31 | 4198799 | Угловой штуцер | 2 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4347016 | Шланг | 2 |
| 34 | 966993 | Уплотнительное кольцо | 2 |
| 35 | 962453 | Разъёмный фланец | 4 |
| 36 | M341030 | Болт с внутренним шестигранником | 8 |
| 37 | 4314060 | Угловой штуцер | 1 |
| 37A | 970860 | Уплотнительное кольцо | 1 |
| 38 | 4187329 | Уплотнительное кольцо | 2 |
| 39 | 4343807 | Шланг | 1 |
| 40 | 4346945 | Адаптер | 1 |
| 41 | 4154672 | Угловой штуцер | 2 |
| 41A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 4304475 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
