Гусеничная рама — HITACHI HR420

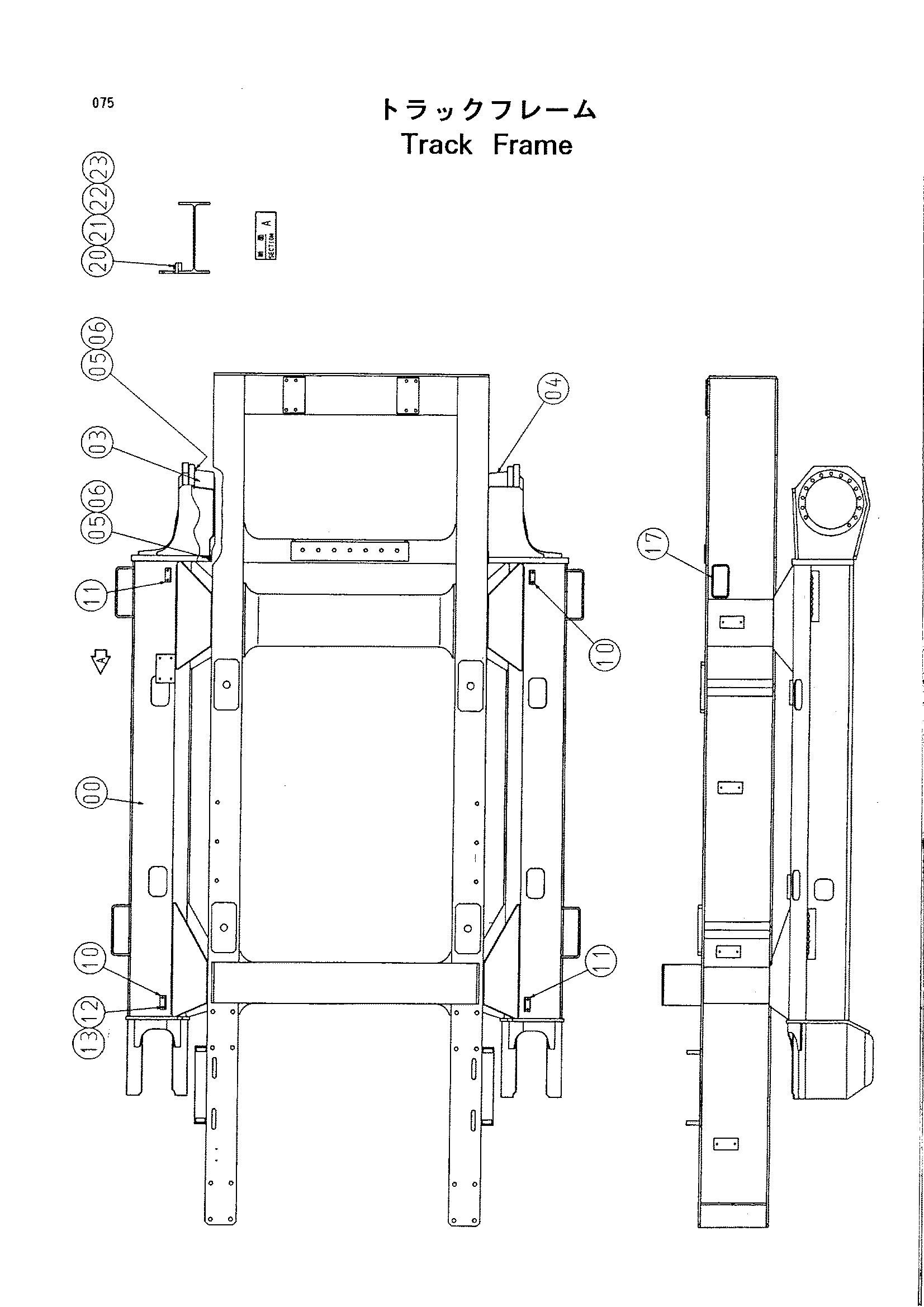

Заводская схема «Гусеничная рама» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5004530	Гусеничная рама	1
03	7029712	Крышка	1
04	7029315	Крышка	1
05	J901225	Болт	6
06	J222012	Шайба	6
10	2031046	Блок	2
11	2031047	Блок	2
12	J931230	Болт	8
13	4183252	Шайба	8
17	4346857	Резиновая втулка	2
20	9743952	Кронштейн	1
21	J901445	Болт	2
22	A590914	Пружинная шайба	2
23	A590114	Плоская шайба	2

Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
