Оператинг короб — HITACHI HR420

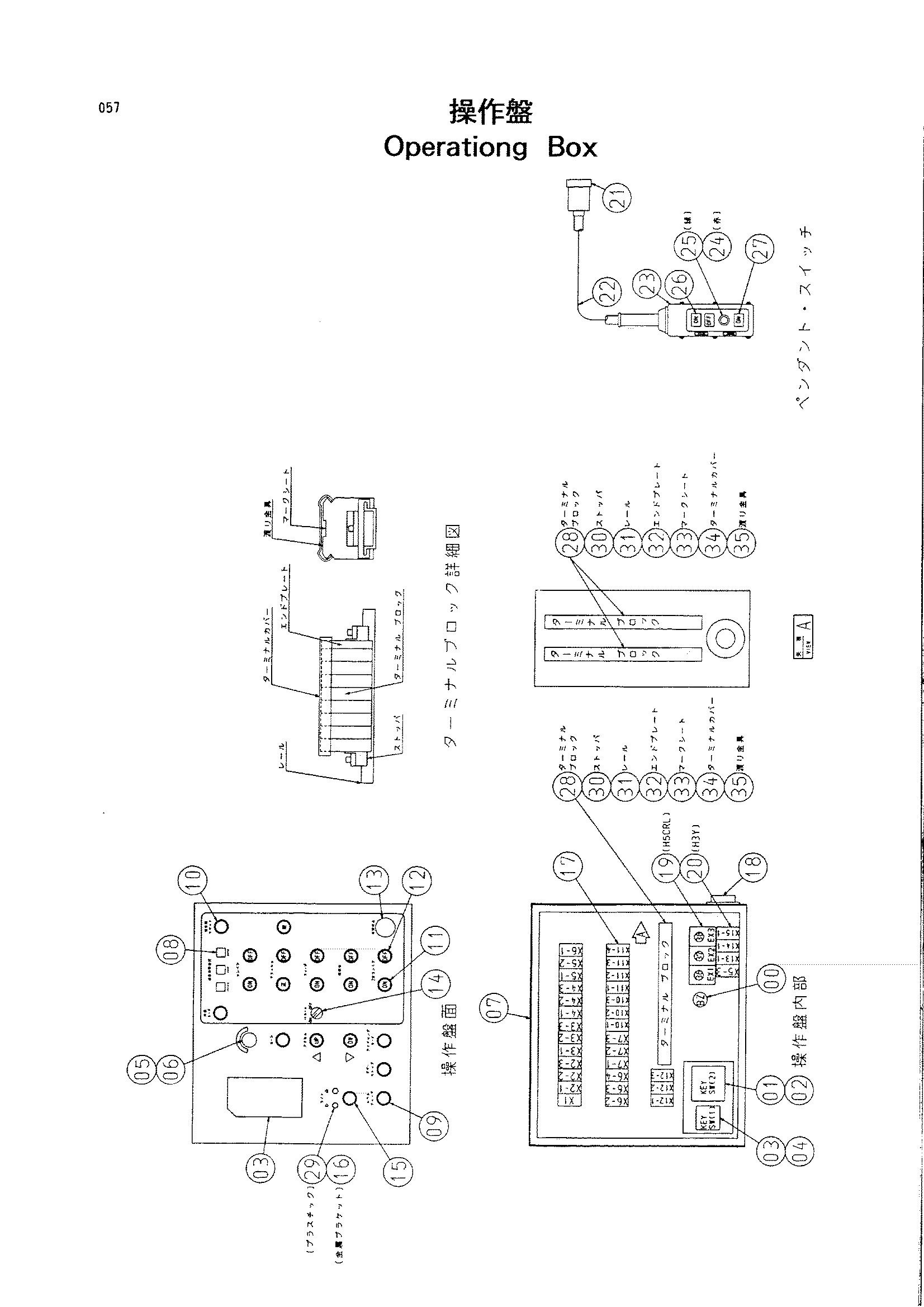

Заводская схема «Оператинг короб» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-3 | 9136502 | Короб оператинг | 1 |
| 00 | 4258403 | Зуммер | 1 |
| 01 | 4323698 | Короб выключатель | 1 |
| 02 | 4341184 | Плата в сборе | 1 |
| 03 | 4273796 | Панель указатель | 1 |
| 04 | 4301729 | Плата в сборе | 1 |
| 05 | 4250350 | Замок зажигания | 1 |
| 06 | 4286465 | Шпонка | 1 |
| 07 | 4342271 | Короб управление | 1 |
| 08 | 4355029 | Фонарь | 3 |
| 09 | 4355030 | Выключатель пусхбут. | 5 |
| 10 | 4355031 | Выключатель пусхбут. | 2 |
| 11 | 4355032 | Выключатель пусхбут. | 6 |
| 12 | 4355033 | Выключатель пусхбут. | 5 |
| 13 | 4355034 | Выключатель пусхбут. | 1 |
| 14 | 4355035 | Выключатель | 1 |
| 15 | 4355036 | Выключатель пусхбут. | 2 |
| 16 | 4355037 | Фонарь | 2 |
| 17 | 4355038 | Реле | 33 |
| 18 | 4355039 | Разъём | 1 |
| 19 | 4355040 | Таймер | 3 |
| 20 | 4355173 | Таймер | 3 |
| 21 | 4355041 | Разъём | 1 |
| 22 | 4355042 | Трос | 1 |
| 23 | 4355043 | Корпус | 1 |
| 24 | 4355044 | Фонарь | 1 |
| 25 | 4355174 | Фонарь | 1 |
| 26 | 4355045 | Выключатель подвесной | 2 |
| 27 | 4355046 | Выключатель подвесной | 1 |
| 28 | 4355175 | Клемма | |
| 29 | 4355176 | Фонарь | 2 |
| 30 | 4356536 | Ограничитель | 6 |
| 31 | 4356537 | Направляющая | 1 |
| 32 | 4356538 | Пластина | 3 |
| 33 | 4356539 | Лист | 1 |
| 34 | 4356540 | Крышка | 1 |
| 35 | 4356541 | Клемма | 95 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
