Пилотный трубопроводы (3) — HITACHI HR420

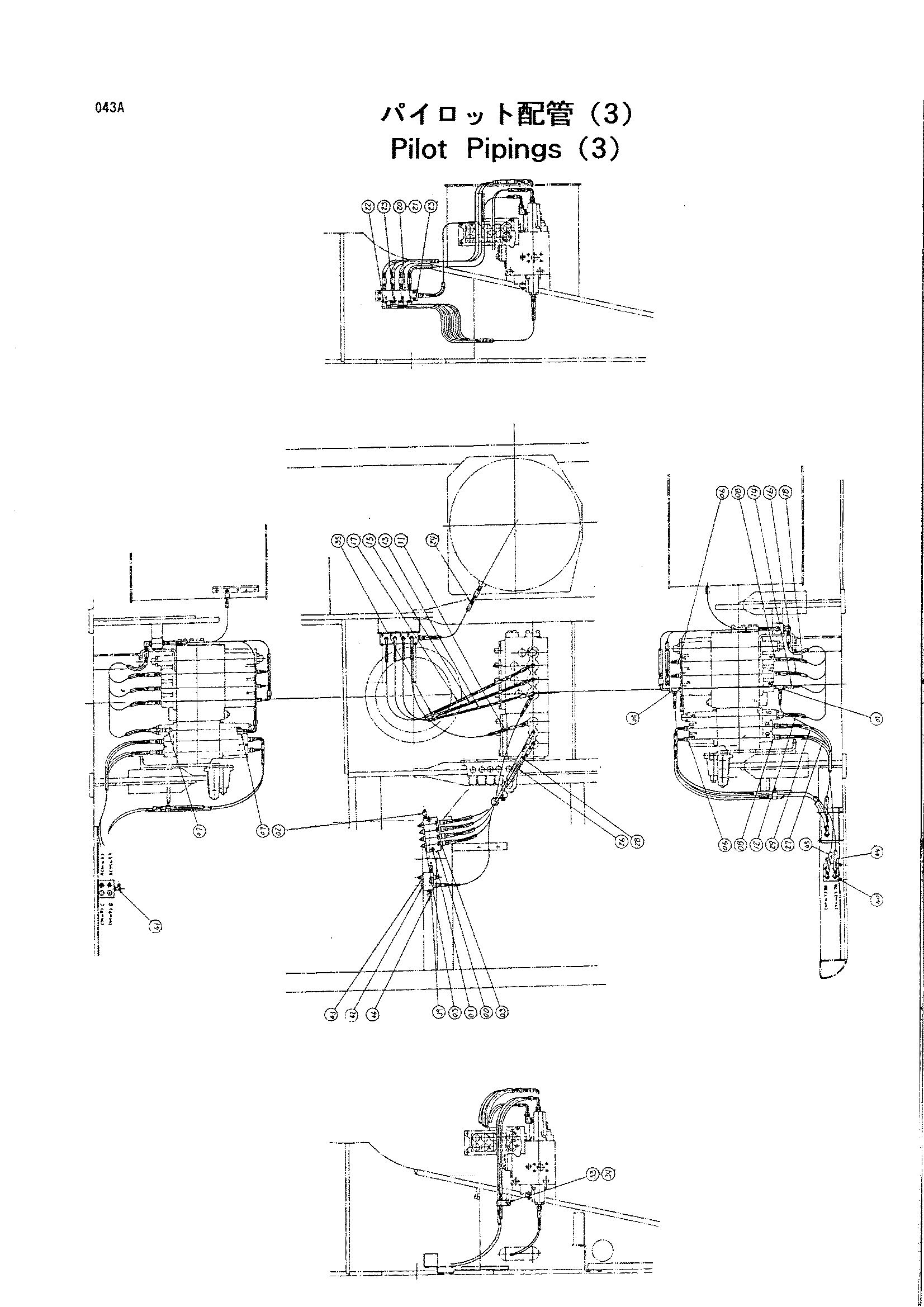

Заводская схема «Пилотный трубопроводы (3)» для HITACHI HR420. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4325812 | Клапан регулировочный | 1 |
| 01 | 4305337 | Болт с шайбой | 2 |
| 02 | 4254563 | Выключатель давление | 1 |
| 02A | 4113154 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 8 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4208910 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202422 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4154671 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4205363 | Тройник | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4244546 | Шланг | 1 |
| 12 | 4269845 | Шланг | 1 |
| 13 | 4313344 | Шланг | 1 |
| 14 | 4269844 | Шланг | 1 |
| 15 | 4313343 | Шланг | 1 |
| 16 | 4214487 | Шланг | 1 |
| 17 | 4239754 | Шланг | 1 |
| 18 | 4249355 | Шланг | 1 |
| 20 | 3070919 | Блок | 1 |
| 21 | M340660 | Болт с внутренним шестигранником | 4 |
| 22 | 4154671 | Угловой штуцер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200466 | Адаптер | 5 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4269843 | Шланг | 1 |
| 26 | 4304438 | Нейлоновый шланг | 1 |
| 27 | 4304440 | Нейлоновый шланг | 1 |
| 28 | 4304442 | Нейлоновый шланг | 1 |
| 29 | 4304444 | Нейлоновый шланг | 1 |
| 33 | 4190264 | Зажим | 1 |
| 34 | J011025 | Болт с шайбой | 2 |
| 35 | 4203210 | Хомут | 2 |
| 39 | 4254613 | Челночный клапан | 1 |
| 40 | J010816 | Болт с шайбой | 2 |
| 41 | 4154670 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4092534 | Пробка | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4200466 | Адаптер | 6 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4258877 | Нейлоновый шланг | 1 |
| 45 | 4263616 | Нейлоновый шланг | 1 |
| 46 | 4254563 | Выключатель давление | 2 |
| 46A | 4113154 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI HR420 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
